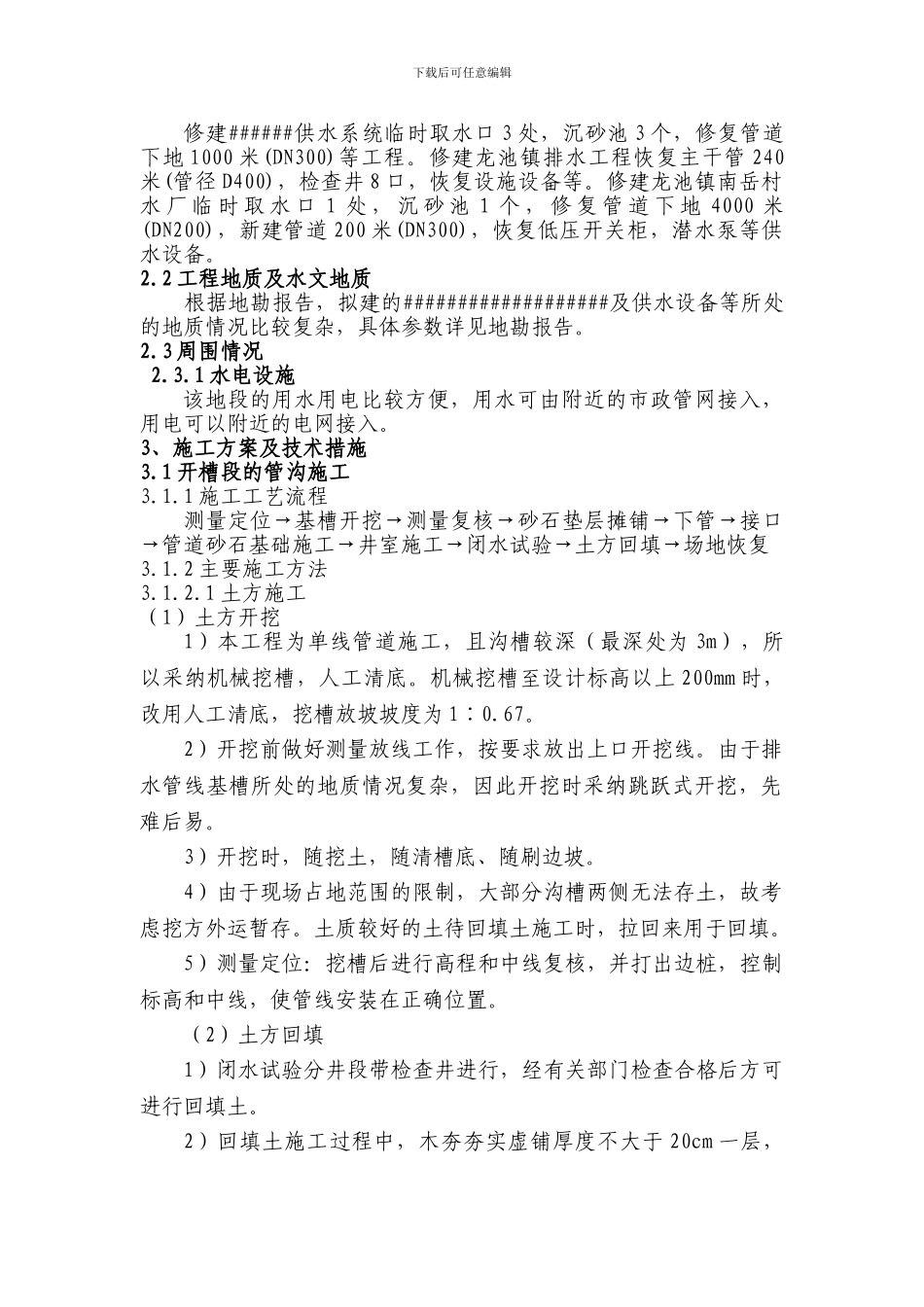

下载后可任意编辑施工组织设计1、编制依据1.1###############################工程设计图纸1.2 相关技术法律规范、规程1.2.1 《给水排水工程管道结构设计法律规范》（GB50332-2024）1.2.2 《给水排水工程构筑物结构设计法律规范》（ GB50069-2024）1.2.3 《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS143：2024）1.2.4 《混凝土和钢筋混凝土排水管》（GB/T11836-1999）1.2.5 《混凝土结构设计法律规范》（GB50010-2024）1.3 现场考察情况2、工程概述2.1 项目规模下载后可任意编辑修建######供水系统临时取水口 3 处，沉砂池 3 个，修复管道下地 1000 米(DN300)等工程。修建龙池镇排水工程恢复主干管 240米(管径 D400)，检查井 8 口，恢复设施设备等。修建龙池镇南岳村水 厂 临 时 取 水 口 1 处 ， 沉 砂 池 1 个 ， 修 复 管 道 下 地 4000 米(DN200)，新建管道 200 米(DN300)，恢复低压开关柜，潜水泵等供水设备。2.2 工程地质及水文地质根据地勘报告，拟建的###################及供水设备等所处的地质情况比较复杂，具体参数详见地勘报告。2.3 周围情况 2.3.1 水电设施该地段的用水用电比较方便，用水可由附近的市政管网接入，用电可以附近的电网接入。3、施工方案及技术措施3.1 开槽段的管沟施工3.1.1 施工工艺流程测量定位→基槽开挖→测量复核→砂石垫层摊铺→下管→接口→管道砂石基础施工→井室施工→闭水试验→土方回填→场地恢复3.1.2 主要施工方法3.1.2.1 土方施工（1）土方开挖1）本工程为单线管道施工，且沟槽较深（最深处为 3m），所以采纳机械挖槽，人工清底。机械挖槽至设计标高以上 200mm 时，改用人工清底，挖槽放坡坡度为 1∶0.67。2）开挖前做好测量放线工作，按要求放出上口开挖线。由于排水管线基槽所处的地质情况复杂，因此开挖时采纳跳跃式开挖，先难后易。3）开挖时，随挖土，随清槽底、随刷边坡。4）由于现场占地范围的限制，大部分沟槽两侧无法存土，故考虑挖方外运暂存。土质较好的土待回填土施工时，拉回来用于回填。5）测量定位：挖槽后进行高程和中线复核，并打出边桩，控制标高和中线，使管线安装在正确位置。（2）土方回填1）闭水试验分井段带检查井进行，经有关部门检查合格后方可进行回填土。2）回填土施工过程中，木夯夯实虚铺厚度不大于 20cm 一层，下载后可任意编辑机械夯实要求每层厚度为 20～25cm。3）槽底至管顶以上 500mm...
