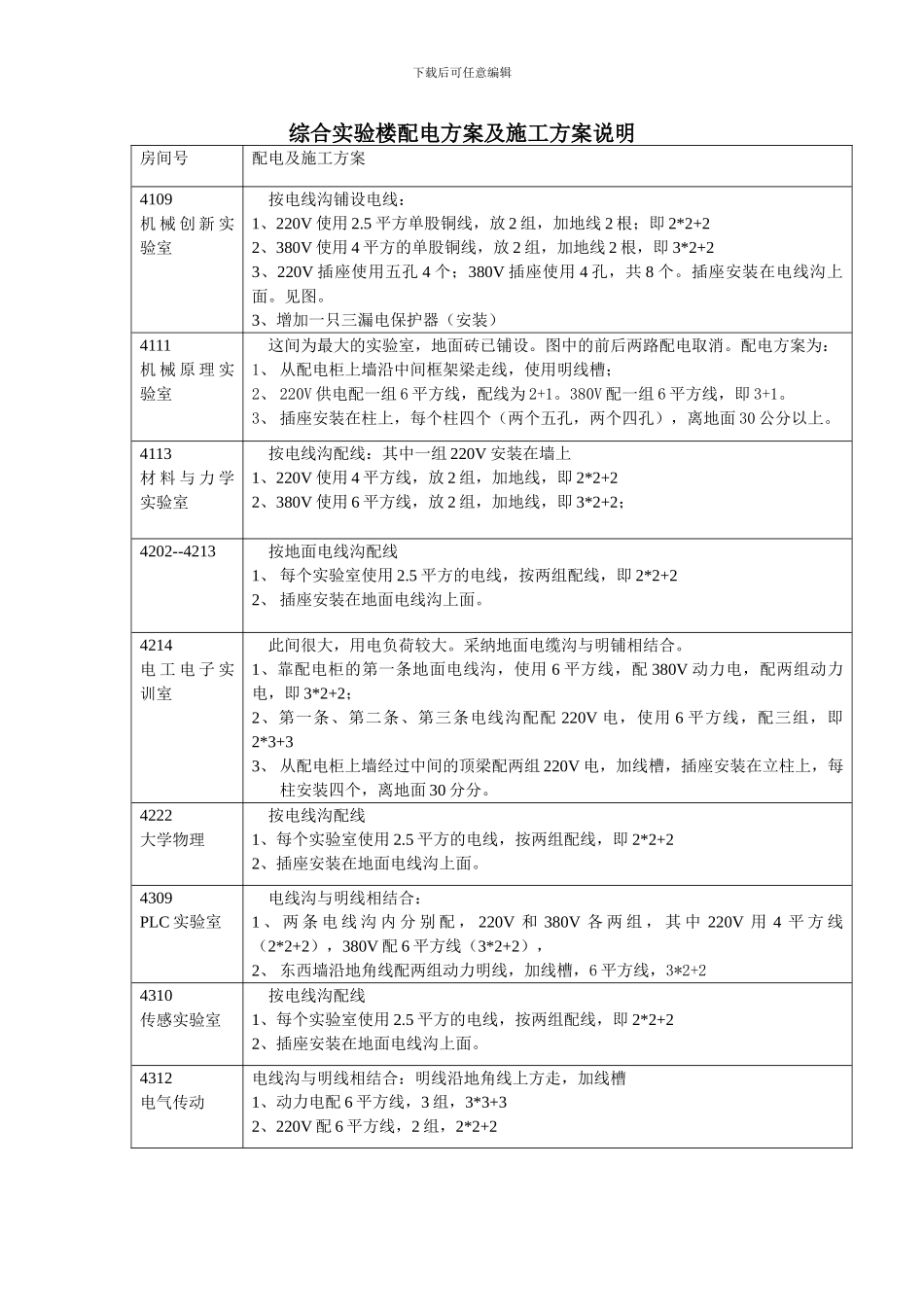

下载后可任意编辑综合实验楼配电方案及施工方案说明房间号配电及施工方案4109机 械 创 新 实验室 按电线沟铺设电线：1、220V 使用 2.5 平方单股铜线，放 2 组，加地线 2 根；即 2*2+22、380V 使用 4 平方的单股铜线，放 2 组，加地线 2 根，即 3*2+23、220V 插座使用五孔 4 个；380V 插座使用 4 孔，共 8 个。插座安装在电线沟上面。见图。3、增加一只三漏电保护器（安装）4111机 械 原 理 实验室 这间为最大的实验室，地面砖已铺设。图中的前后两路配电取消。配电方案为：1、 从配电柜上墙沿中间框架梁走线，使用明线槽；2、 220V 供电配一组 6 平方线，配线为 2+1。380V 配一组 6 平方线，即 3+1。3、 插座安装在柱上，每个柱四个（两个五孔，两个四孔），离地面 30 公分以上。4113材 料 与 力 学实验室 按电线沟配线：其中一组 220V 安装在墙上1、220V 使用 4 平方线，放 2 组，加地线，即 2*2+22、380V 使用 6 平方线，放 2 组，加地线，即 3*2+2；4202--4213 按地面电线沟配线1、 每个实验室使用 2.5 平方的电线，按两组配线，即 2*2+22、 插座安装在地面电线沟上面。4214电 工 电 子 实训室 此间很大，用电负荷较大。采纳地面电缆沟与明铺相结合。1、靠配电柜的第一条地面电线沟，使用 6 平方线，配 380V 动力电，配两组动力电，即 3*2+2；2、第一条、第二条、第三条电线沟配配 220V 电，使用 6 平方线，配三组，即2*3+33、 从配电柜上墙经过中间的顶梁配两组 220V 电，加线槽，插座安装在立柱上，每柱安装四个，离地面 30 分分。4222大学物理 按电线沟配线1、每个实验室使用 2.5 平方的电线，按两组配线，即 2*2+22、插座安装在地面电线沟上面。4309PLC 实验室 电线沟与明线相结合：1 、 两 条 电 线 沟 内 分 别 配 ， 220V 和 380V 各 两 组 ， 其 中 220V 用 4 平 方 线（2*2+2），380V 配 6 平方线（3*2+2），2、 东西墙沿地角线配两组动力明线，加线槽，6 平方线，3*2+24310传感实验室 按电线沟配线1、每个实验室使用 2.5 平方的电线，按两组配线，即 2*2+22、插座安装在地面电线沟上面。4312电气传动电线沟与明线相结合：明线沿地角线上方走，加线槽1、动力电配 6 平方线，3 组，3*3+32、220V 配 6 平方线，2 组，2*2+2下载后可任意编辑综合实验楼配电方案及施工方案说明房间号配电及...
