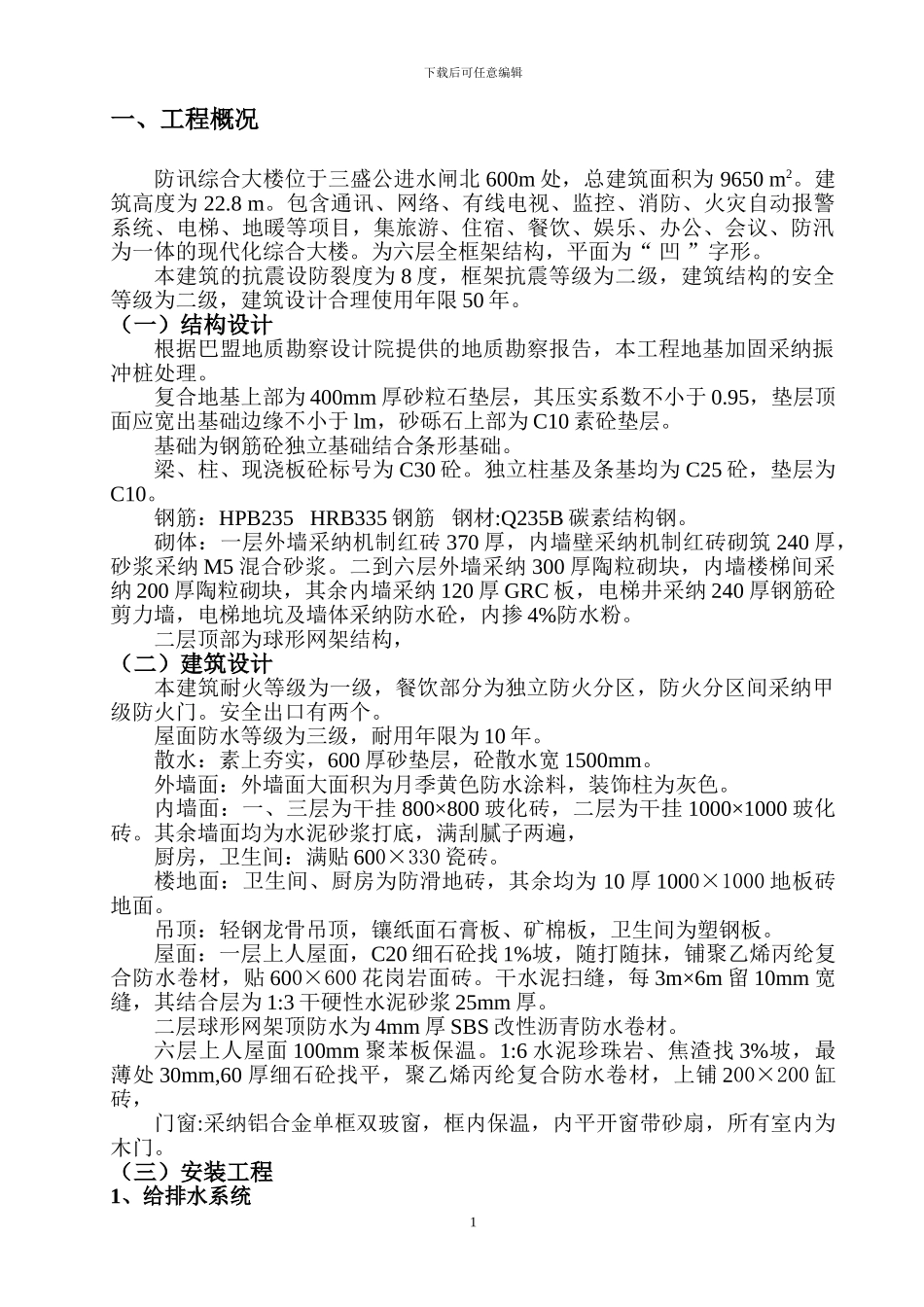

下载后可任意编辑一、工程概况防讯综合大楼位于三盛公进水闸北 600m 处，总建筑面积为 9650 m2。建筑高度为 22.8 m。包含通讯、网络、有线电视、监控、消防、火灾自动报警系统、电梯、地暖等项目，集旅游、住宿、餐饮、娱乐、办公、会议、防汛为一体的现代化综合大楼。为六层全框架结构，平面为“ 凹 ”字形。本建筑的抗震设防裂度为 8 度，框架抗震等级为二级，建筑结构的安全等级为二级，建筑设计合理使用年限 50 年。（一）结构设计根据巴盟地质勘察设计院提供的地质勘察报告，本工程地基加固采纳振冲桩处理。复合地基上部为 400mm 厚砂粒石垫层，其压实系数不小于 0.95，垫层顶面应宽出基础边缘不小于 lm，砂砾石上部为 C10 素砼垫层。基础为钢筋砼独立基础结合条形基础。梁、柱、现浇板砼标号为 C30 砼。独立柱基及条基均为 C25 砼，垫层为C10。钢筋：HPB235 HRB335 钢筋 钢材:Q235B 碳素结构钢。砌体：一层外墙采纳机制红砖 370 厚，内墙壁采纳机制红砖砌筑 240 厚，砂浆采纳 M5 混合砂浆。二到六层外墙采纳 300 厚陶粒砌块，内墙楼梯间采纳 200 厚陶粒砌块，其余内墙采纳 120 厚 GRC 板，电梯井采纳 240 厚钢筋砼剪力墙，电梯地坑及墙体采纳防水砼，内掺 4%防水粉。二层顶部为球形网架结构，（二）建筑设计本建筑耐火等级为一级，餐饮部分为独立防火分区，防火分区间采纳甲级防火门。安全出口有两个。屋面防水等级为三级，耐用年限为 10 年。散水：素上夯实，600 厚砂垫层，砼散水宽 1500mm。外墙面：外墙面大面积为月季黄色防水涂料，装饰柱为灰色。内墙面：一、三层为干挂 800×800 玻化砖，二层为干挂 1000×1000 玻化砖。其余墙面均为水泥砂浆打底，满刮腻子两遍，厨房，卫生间：满贴 600×330 瓷砖。楼地面：卫生间、厨房为防滑地砖，其余均为 10 厚 1000×1000 地板砖地面。吊顶：轻钢龙骨吊顶，镶纸面石膏板、矿棉板，卫生间为塑钢板。屋面：一层上人屋面，C20 细石砼找 1%坡，随打随抹，铺聚乙烯丙纶复合防水卷材，贴 600×600 花岗岩面砖。干水泥扫缝，每 3m×6m 留 10mm 宽缝，其结合层为 1:3 干硬性水泥砂浆 25mm 厚。二层球形网架顶防水为 4mm 厚 SBS 改性沥青防水卷材。六层上人屋面 100mm 聚苯板保温。1:6 水泥珍珠岩、焦渣找 3%坡，最薄处 30mm,60 厚细石砼找平，聚乙烯丙纶复合防水卷材，上铺 200×200 缸砖， 门窗:采纳铝合金单框双玻...
