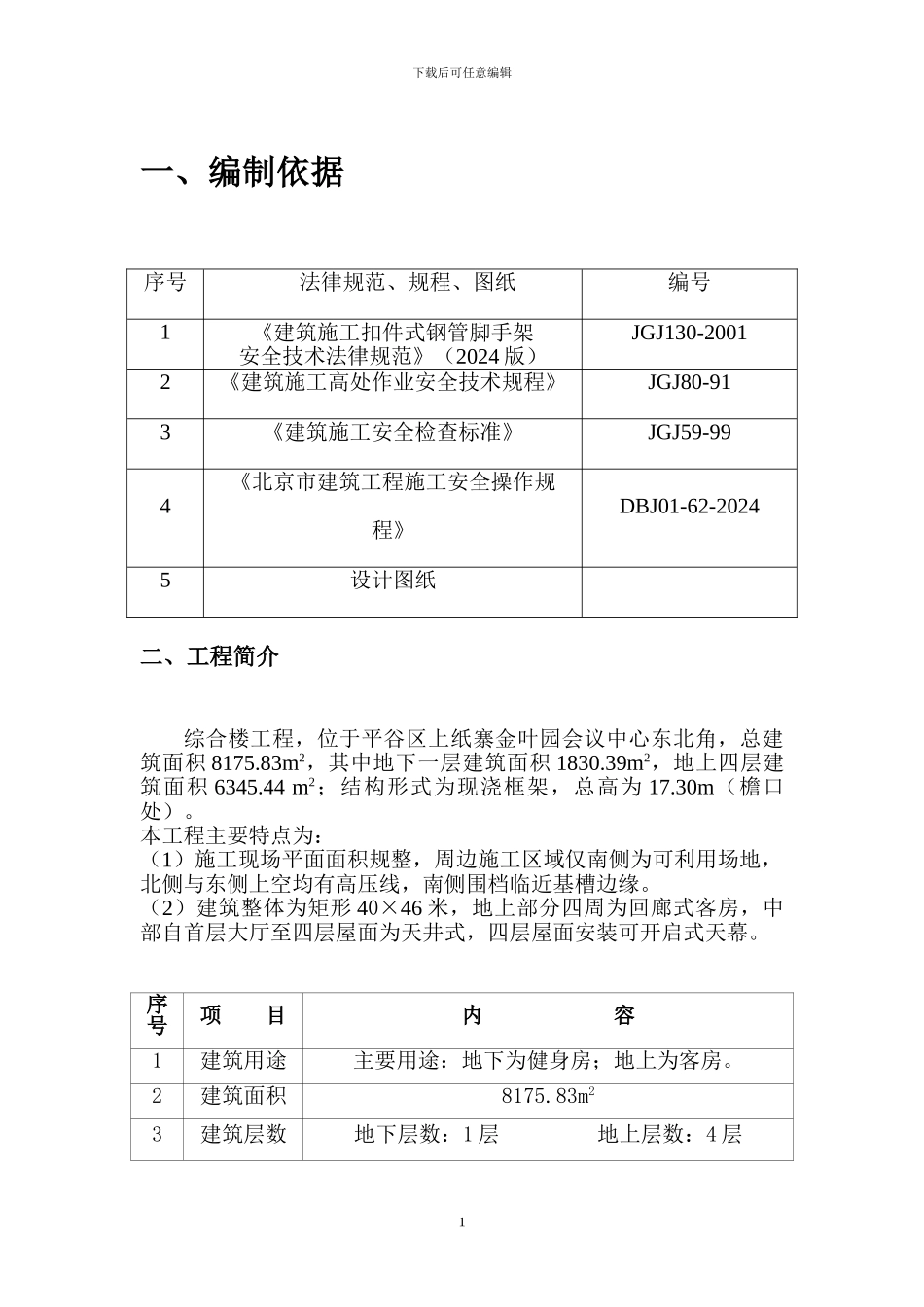

下载后可任意编辑一、编制依据序号法律规范、规程、图纸编号1《建筑施工扣件式钢管脚手架安全技术法律规范》（2024 版）JGJ130-20012《建筑施工高处作业安全技术规程》JGJ80-913《建筑施工安全检查标准》JGJ59-994《北京市建筑工程施工安全操作规程》DBJ01-62-20245设计图纸二、工程简介综合楼工程，位于平谷区上纸寨金叶园会议中心东北角，总建筑面积 8175.83m2，其中地下一层建筑面积 1830.39m2，地上四层建筑面积 6345.44 m2；结构形式为现浇框架，总高为 17.30m（檐口处）。本工程主要特点为：（1）施工现场平面面积规整，周边施工区域仅南侧为可利用场地，北侧与东侧上空均有高压线，南侧围档临近基槽边缘。（2）建筑整体为矩形 40×46 米，地上部分四周为回廊式客房，中部自首层大厅至四层屋面为天井式，四层屋面安装可开启式天幕。序号项 目内 容1建筑用途主要用途：地下为健身房；地上为客房。2建筑面积8175.83m23建筑层数地下层数：1 层 地上层数：4 层1下载后可任意编辑序号项 目内 容4建筑层高 建筑地下一层为：6.30m， 首层：4.50m， 2～3 层均为：3.90m， 四层：4.40m5建筑高度±0.00 绝对标高36.28m室内外高差0.60m6基底标高-7.85建筑檐高18.50m三、 施工安排3．1 材料准备1）本工程脚手架采纳 Φ48 钢管（壁厚 3.5mm）搭设，扣件连接，5cm 厚脚手板、脚手架外立杆内侧张设密目安全网。2）Φ48 钢管材质质量应符合 GB/T700 中 Q235-A 级钢的相应规定，长度宜为 4~6m，有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁使用。3）扣件应采纳可锻铸铁扣件，其材质应符合 GB15831 的规定。4）序号材料名称备 注1Φ48 钢管壁厚 3.5mm2直角扣件3旋转扣件4对接扣件6木脚手板规格 0.05×4.0m 为主7密目防护网规格 1.8×6.0m8绵纶大目安全网规格 3.0×6.0m2下载后可任意编辑3．2 劳动力组织序号施工阶段架子工人数备 注1地下结构施工152地上结构施工203二次结构施工104装修施工103．3 施工计划1）以主体结构为控制，随主体施工的速度保证正常施工使用的需要。架子高度高于施工操作面 1.5 米；外围护架子搭设成双排架子，搭设高度最高处为 19.20m。2）架子搭设计划3）序号施工阶段使用部位脚手架类型备 注1地下结构墙柱钢筋绑扎用脚手架双排扣件式钢管脚手架单立杆2墙、柱混凝土浇筑用脚手架双排扣件式钢管脚手架3肥槽脚手架双排扣件式钢管脚手架4地上结构外防护脚手架双排扣件式脚手架5柱钢筋绑扎...
