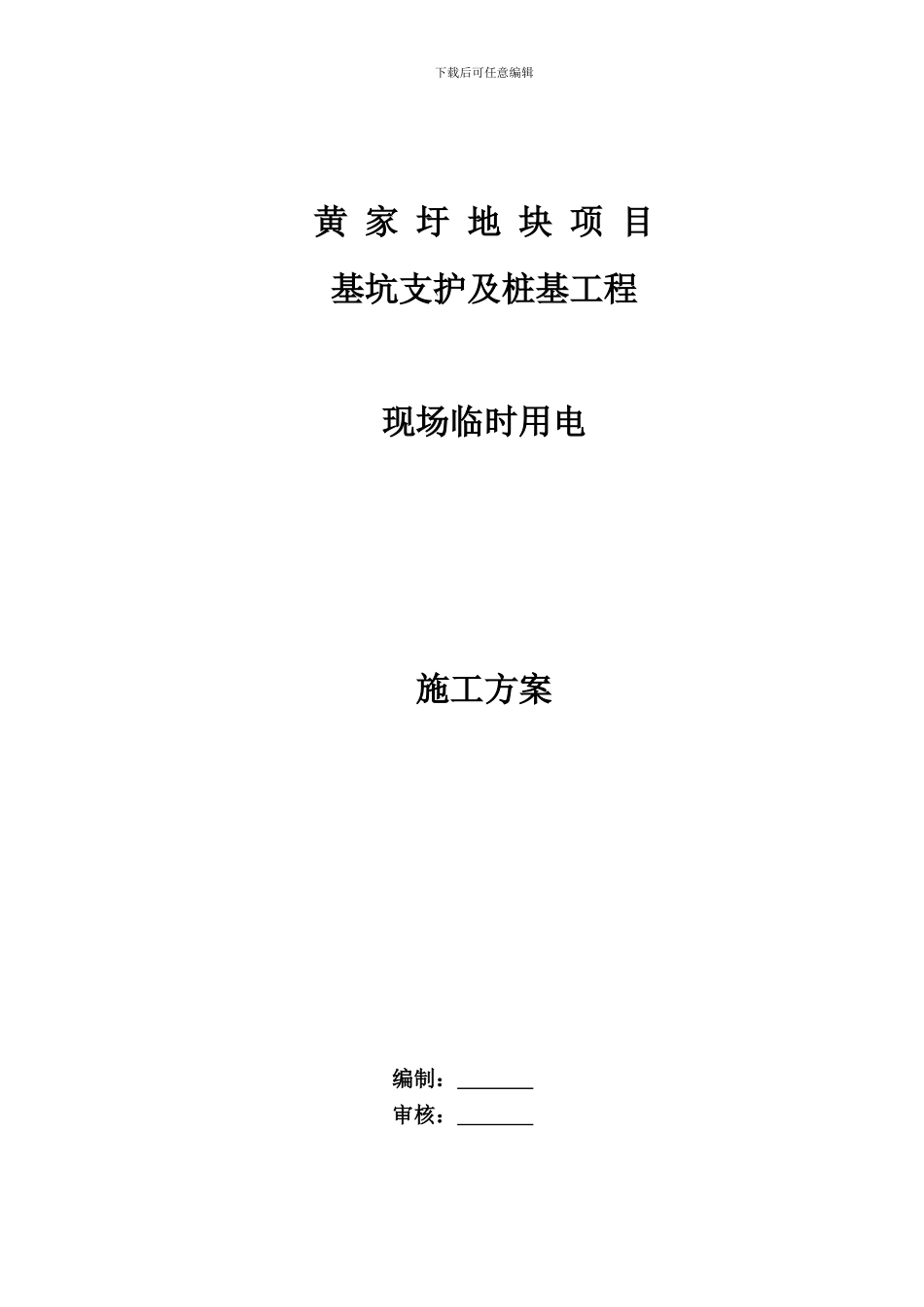

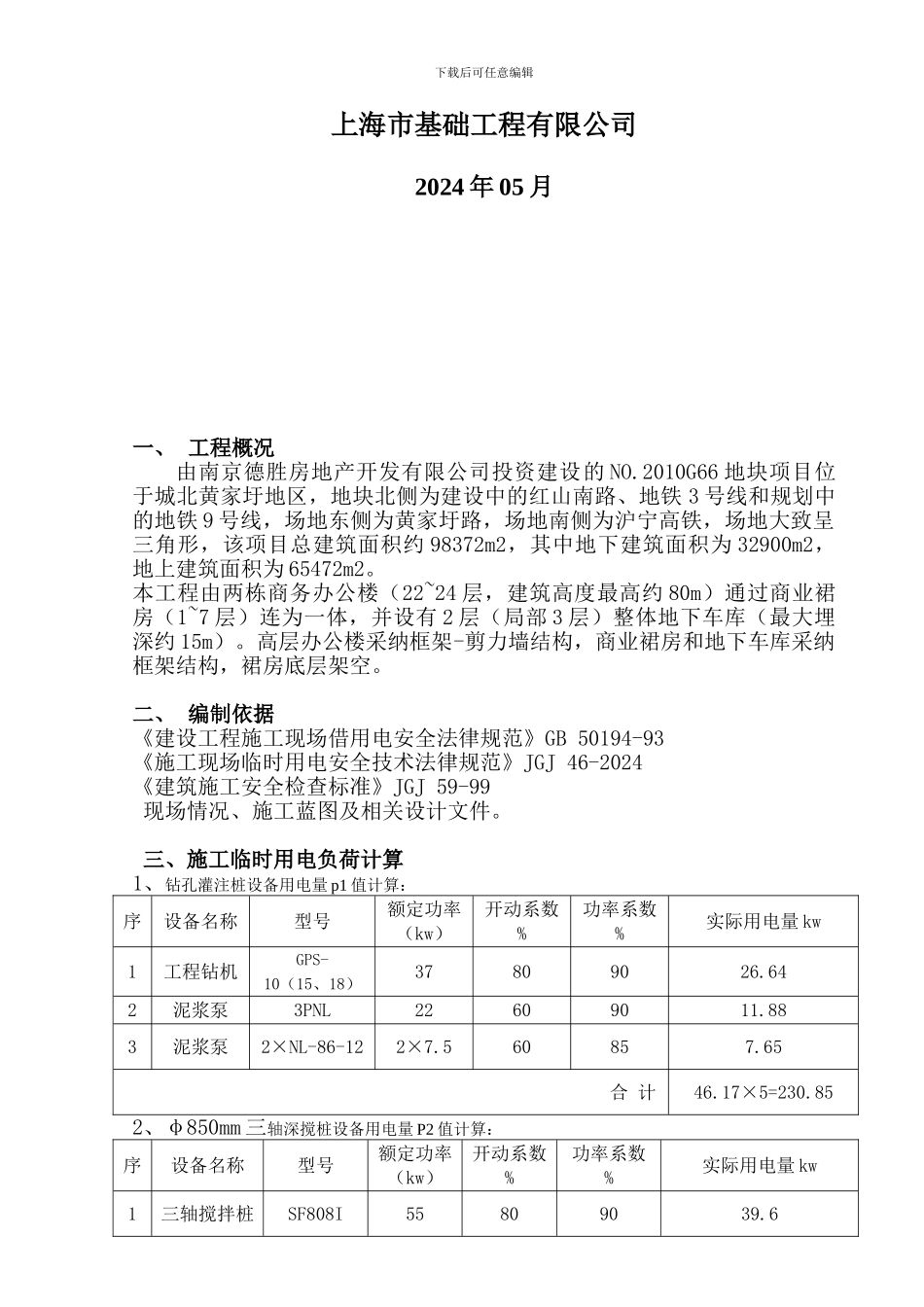

下载后可任意编辑黄 家 圩 地 块 项 目基坑支护及桩基工程现场临时用电施工方案编制： 审核： 下载后可任意编辑上海市基础工程有限公司2024 年 05 月一、 工程概况由南京德胜房地产开发有限公司投资建设的 NO.2010G66 地块项目位于城北黄家圩地区，地块北侧为建设中的红山南路、地铁 3 号线和规划中的地铁 9 号线，场地东侧为黄家圩路，场地南侧为沪宁高铁，场地大致呈三角形，该项目总建筑面积约 98372m2，其中地下建筑面积为 32900m2，地上建筑面积为 65472m2。本工程由两栋商务办公楼（22~24 层，建筑高度最高约 80m）通过商业裙房（1~7 层）连为一体，并设有 2 层（局部 3 层）整体地下车库（最大埋深约 15m）。高层办公楼采纳框架-剪力墙结构，商业裙房和地下车库采纳框架结构，裙房底层架空。二、 编制依据《建设工程施工现场借用电安全法律规范》GB 50194-93《施工现场临时用电安全技术法律规范》JGJ 46-2024《建筑施工安全检查标准》JGJ 59-99现场情况、施工蓝图及相关设计文件。三、施工临时用电负荷计算1、钻孔灌注桩设备用电量 p1 值计算：序设备名称型号额定功率（kw）开动系数%功率系数 %实际用电量 kw1工程钻机GPS-10（15、18）37809026.642泥浆泵3PNL22609011.883泥浆泵2×NL-86-122×7.560857.65合 计46.17×5=230.852、φ850mm 三轴深搅桩设备用电量 P2 值计算：序设备名称型号额定功率（kw）开动系数%功率系数 %实际用电量 kw1三轴搅拌桩SF808I55809039.6下载后可任意编辑2半自动搅拌后台---65609035.13空压机9m355609029.74动力头ZKD85A-390×28090234合 计338.4×1=338.43、钻机灌注桩钢筋的制作场用电量 P3 值计算：序设备名称型号额定功率 kw同时率%轮栽率%实际用电量（KW）1直流电焊机B×3-500-28×13605031.22钢筋盘园机（2 台）--1×4.560--4.53钢筋切断机GQ40-型360---1.8合计37.54、高压旋喷桩施工用电量 P4 值计算：5、室外照明用电量 P5 值计算：6、室内照明及办公用电 P6 值 100KW。施工高峰期现场临时总用电量 Pjs=P1+P2+P3+P4+P5+P6=823.82kw<1000kw；现场业主提供的一个 1000KW 箱变能满足施工高峰期的用电要求。四、施工现场临时用电系统施工现场按“三级配电、两级保护”的要求设置临时用电，用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采纳以下方式：序设备名称型号额定功率 KW开动系数%功率系数%实际用电量 K...
