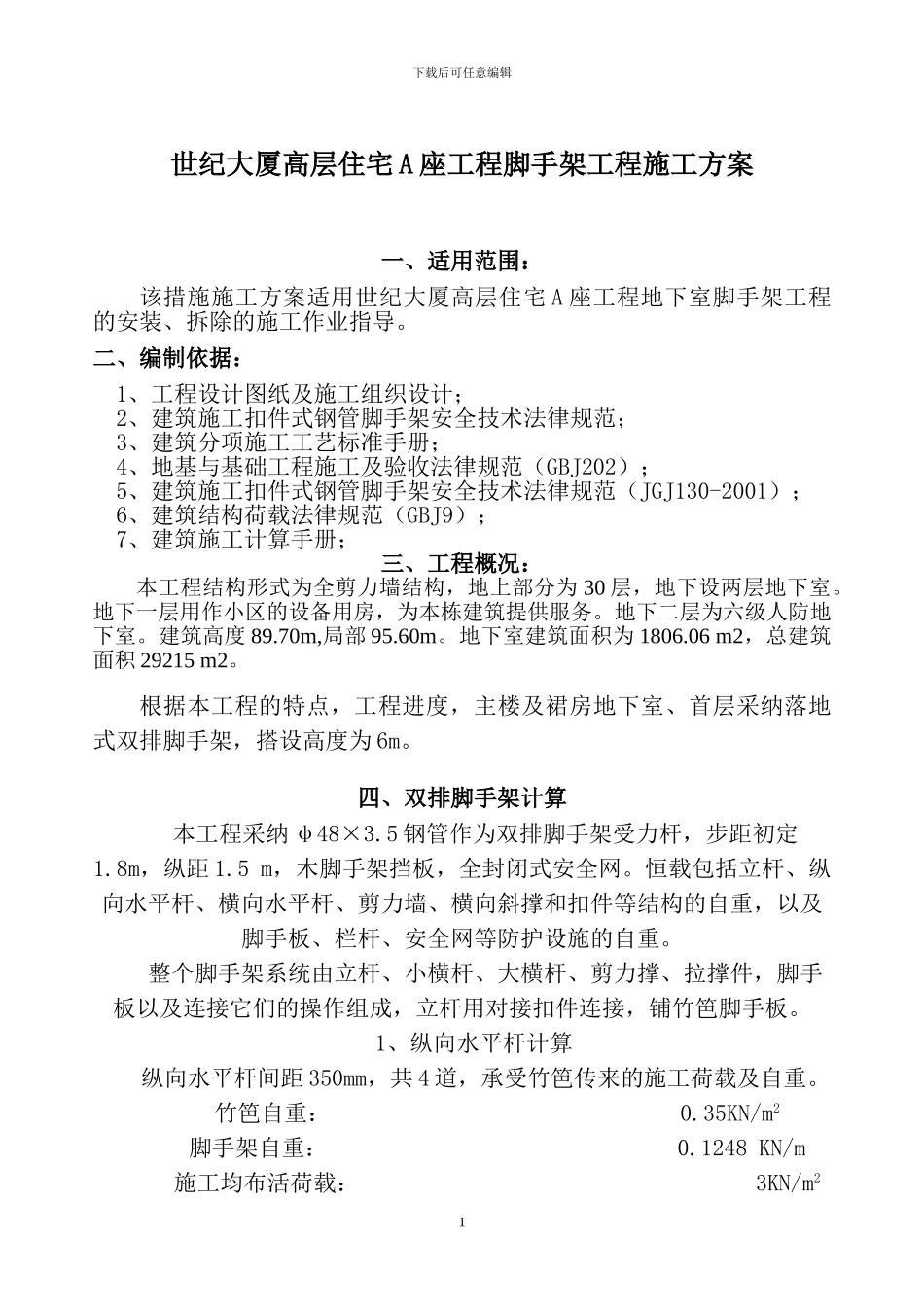

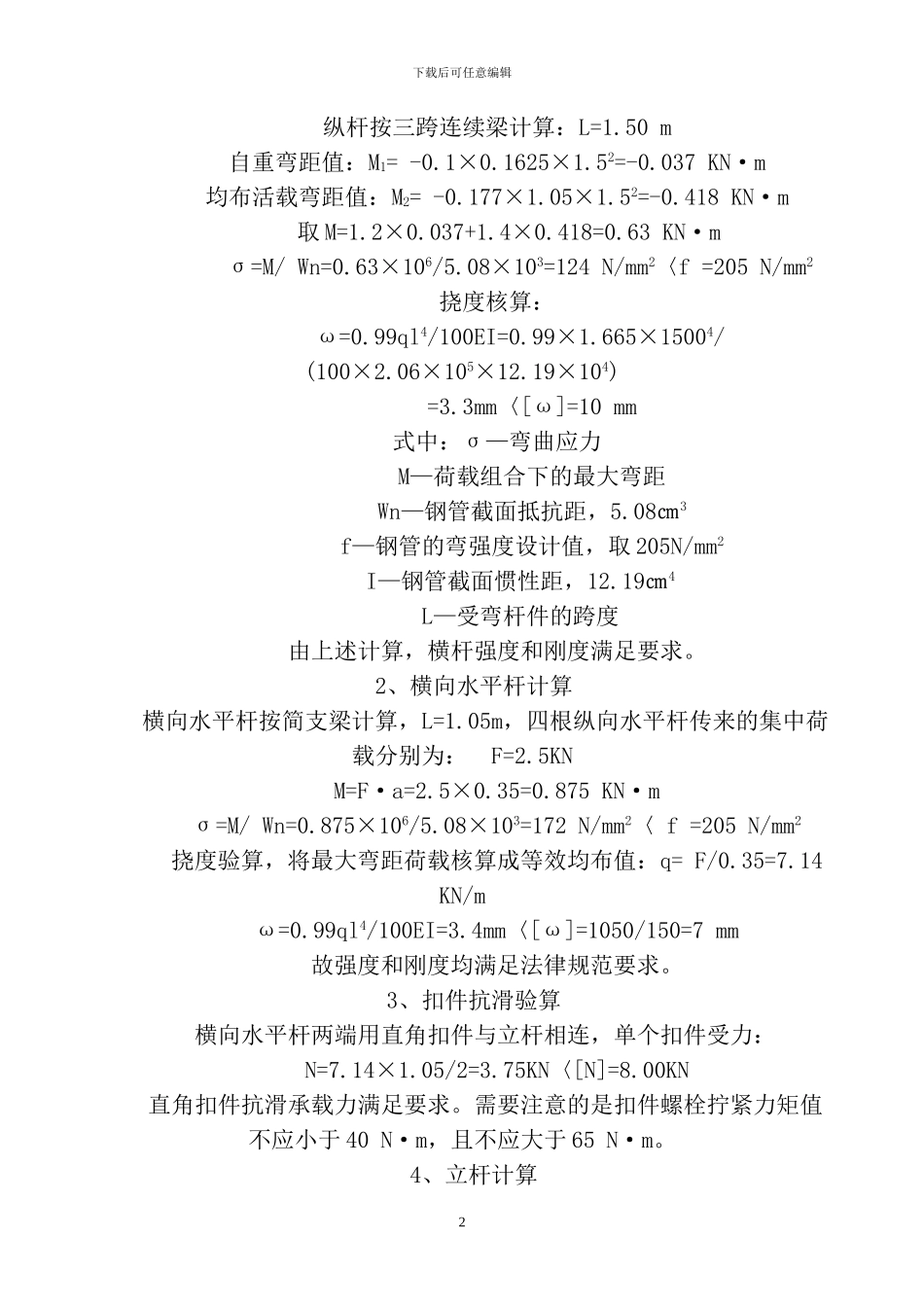

下载后可任意编辑世纪大厦高层住宅 A 座工程脚手架工程施工方案一、适用范围：该措施施工方案适用世纪大厦高层住宅 A 座工程地下室脚手架工程的安装、拆除的施工作业指导。二、编制依据：1、工程设计图纸及施工组织设计；2、建筑施工扣件式钢管脚手架安全技术法律规范；3、建筑分项施工工艺标准手册；4、地基与基础工程施工及验收法律规范（GBJ202）；5、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2001）；6、建筑结构荷载法律规范（GBJ9）；7、建筑施工计算手册；三、工程概况：本工程结构形式为全剪力墙结构，地上部分为 30 层，地下设两层地下室。地下一层用作小区的设备用房，为本栋建筑提供服务。地下二层为六级人防地下室。建筑高度 89.70m,局部 95.60m。地下室建筑面积为 1806.06 m2，总建筑面积 29215 m2。根据本工程的特点，工程进度，主楼及裙房地下室、首层采纳落地式双排脚手架，搭设高度为 6m。四、双排脚手架计算本工程采纳 φ48×3.5 钢管作为双排脚手架受力杆，步距初定1.8m，纵距 1.5 m，木脚手架挡板，全封闭式安全网。恒载包括立杆、纵向水平杆、横向水平杆、剪力墙、横向斜撑和扣件等结构的自重，以及脚手板、栏杆、安全网等防护设施的自重。整个脚手架系统由立杆、小横杆、大横杆、剪力撑、拉撑件，脚手板以及连接它们的操作组成，立杆用对接扣件连接，铺竹笆脚手板。1、纵向水平杆计算纵向水平杆间距 350mm，共 4 道，承受竹笆传来的施工荷载及自重。竹笆自重： 0.35KN/m2脚手架自重： 0.1248 KN/m施工均布活荷载： 3KN/m2 1下载后可任意编辑纵杆按三跨连续梁计算：L=1.50 m自重弯距值：M1= -0.1×0.1625×1.52=-0.037 KN·m均布活载弯距值：M2= -0.177×1.05×1.52=-0.418 KN·m取 M=1.2×0.037+1.4×0.418=0.63 KN·mσ=M/ Wn=0.63×106/5.08×103=124 N/mm2〈f =205 N/mm2挠度核算：ω=0.99ql4/100EI=0.99×1.665×15004/(100×2.06×105×12.19×104)=3.3mm〈[ω]=10 mm式中：σ—弯曲应力M—荷载组合下的最大弯距Wn—钢管截面抵抗距，5.08㎝3f—钢管的弯强度设计值，取 205N/mm2I—钢管截面惯性距，12.19㎝4L—受弯杆件的跨度由上述计算，横杆强度和刚度满足要求。2、横向水平杆计算横向水平杆按简支梁计算，L=1.05m，四根纵向水平杆传来的集中荷载分别为： F=2.5KNM=F·a=2.5×0.35=0.875 KN·mσ=M/ Wn=0.875×106/5.08×103=172 N/mm2〈 f =205 N/mm2挠度验...
