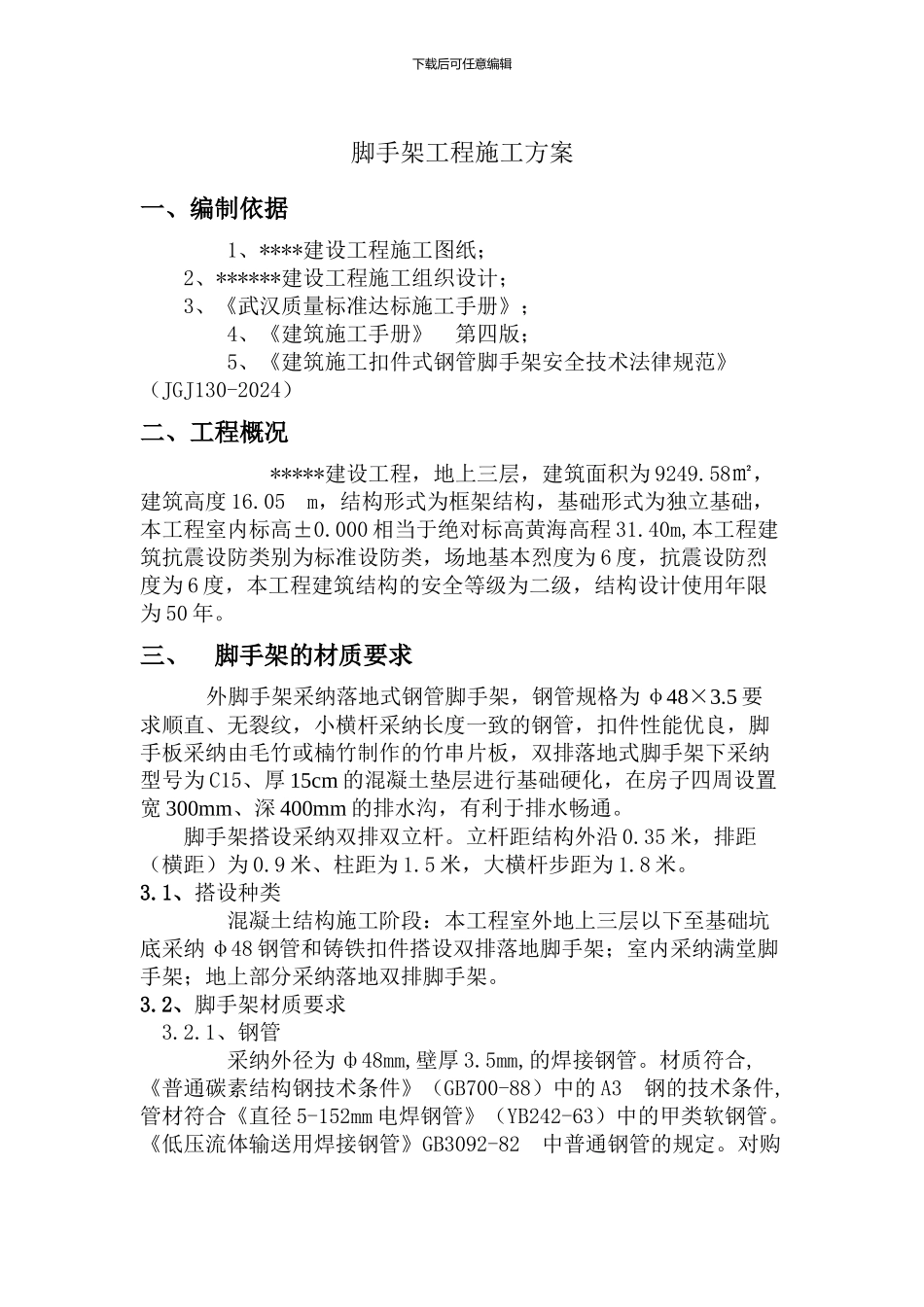

下载后可任意编辑脚手架工程施工方案一、编制依据 1、****建设工程施工图纸；2、******建设工程施工组织设计；3、《武汉质量标准达标施工手册》； 4、《建筑施工手册》 第四版； 5、《建筑施工扣件式钢管脚手架安全技术法律规范》 （JGJ130-2024）二、工程概况 *****建设工程，地上三层，建筑面积为 9249.58㎡，建筑高度 16.05 m，结构形式为框架结构，基础形式为独立基础，本工程室内标高±0.000 相当于绝对标高黄海高程 31.40m,本工程建筑抗震设防类别为标准设防类，场地基本烈度为 6 度，抗震设防烈度为 6 度，本工程建筑结构的安全等级为二级，结构设计使用年限为 50 年。三、 脚手架的材质要求 外脚手架采纳落地式钢管脚手架，钢管规格为 φ48×3.5 要求顺直、无裂纹，小横杆采纳长度一致的钢管，扣件性能优良，脚手板采纳由毛竹或楠竹制作的竹串片板，双排落地式脚手架下采纳型号为 C15、厚 15cm 的混凝土垫层进行基础硬化，在房子四周设置宽 300mm、深 400mm 的排水沟，有利于排水畅通。脚手架搭设采纳双排双立杆。立杆距结构外沿 0.35 米，排距（横距）为 0.9 米、柱距为 1.5 米，大横杆步距为 1.8 米。3.1、搭设种类 混凝土结构施工阶段：本工程室外地上三层以下至基础坑底采纳 φ48 钢管和铸铁扣件搭设双排落地脚手架；室内采纳满堂脚手架；地上部分采纳落地双排脚手架。3.2、脚手架材质要求 3.2.1、钢管 采纳外径为 ф48mm,壁厚 3.5mm,的焊接钢管。材质符合,《普通碳素结构钢技术条件》（GB700-88）中的 A3 钢的技术条件,管材符合《直径 5-152mm 电焊钢管》（YB242-63）中的甲类软钢管。《低压流体输送用焊接钢管》GB3092-82 中普通钢管的规定。对购下载后可任意编辑进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。 3.2.2、扣件 要符合 GJ22-85《钢管脚手架》规定，材质应符合 GB078-67《可锻铸铁分类及技术条件》中的技术条件。 3.2.3、 采纳宽厚 300mm×50mm 厚木板，材质不低于国家的Ⅱ等杉木和松木板，两端使用 10～14 号镀锌钢丝捆紧。 3.2.4、安全网采纳蓝色 2000 目(100mm×100mm)密目安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。安全防护示意图四、 脚手架的一般要求(一) 、脚手架一般要求： 1、 纵向水平杆的构造应符合下列规定：（1） 纵向水平杆应设置在立杆内侧，...
