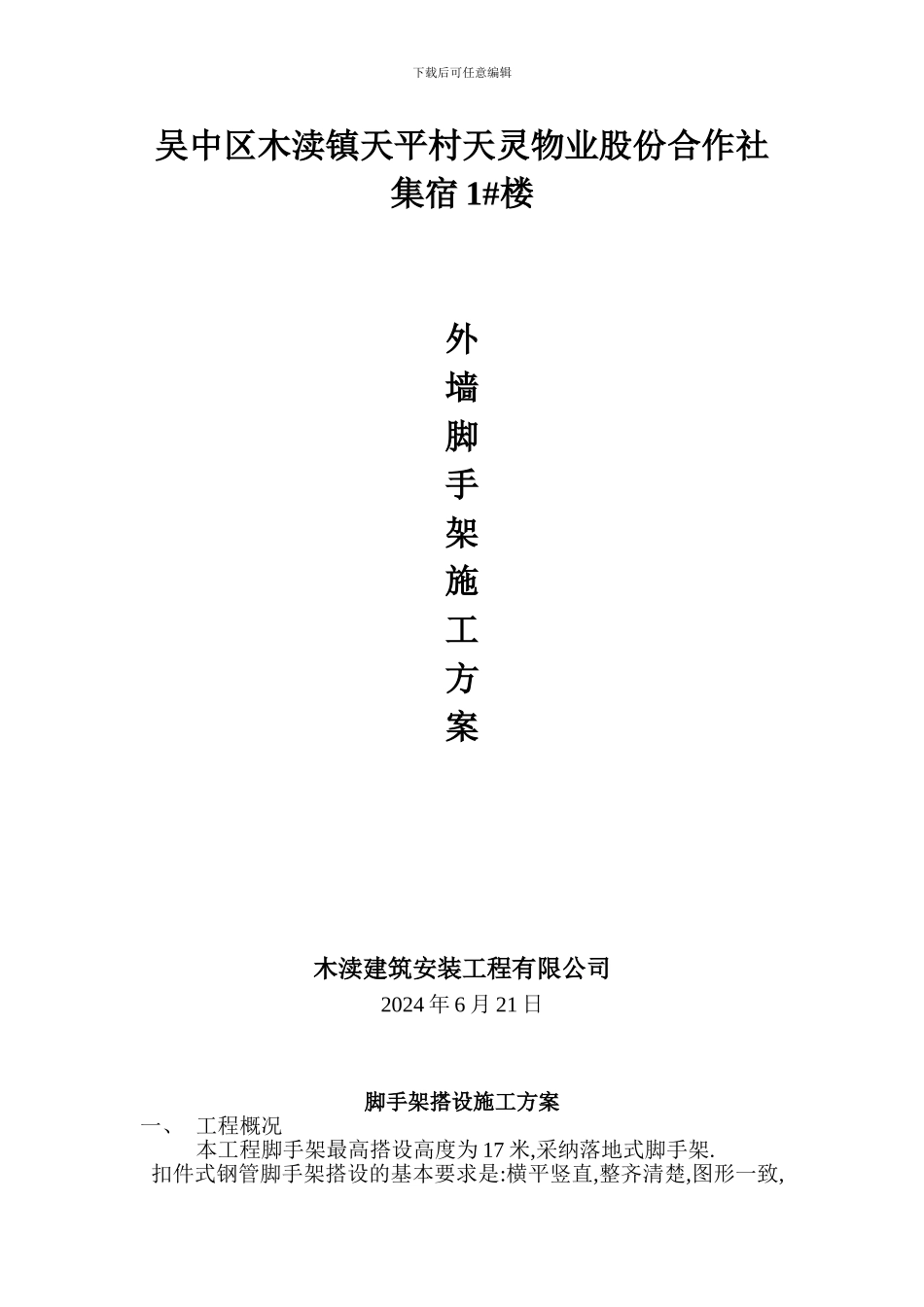

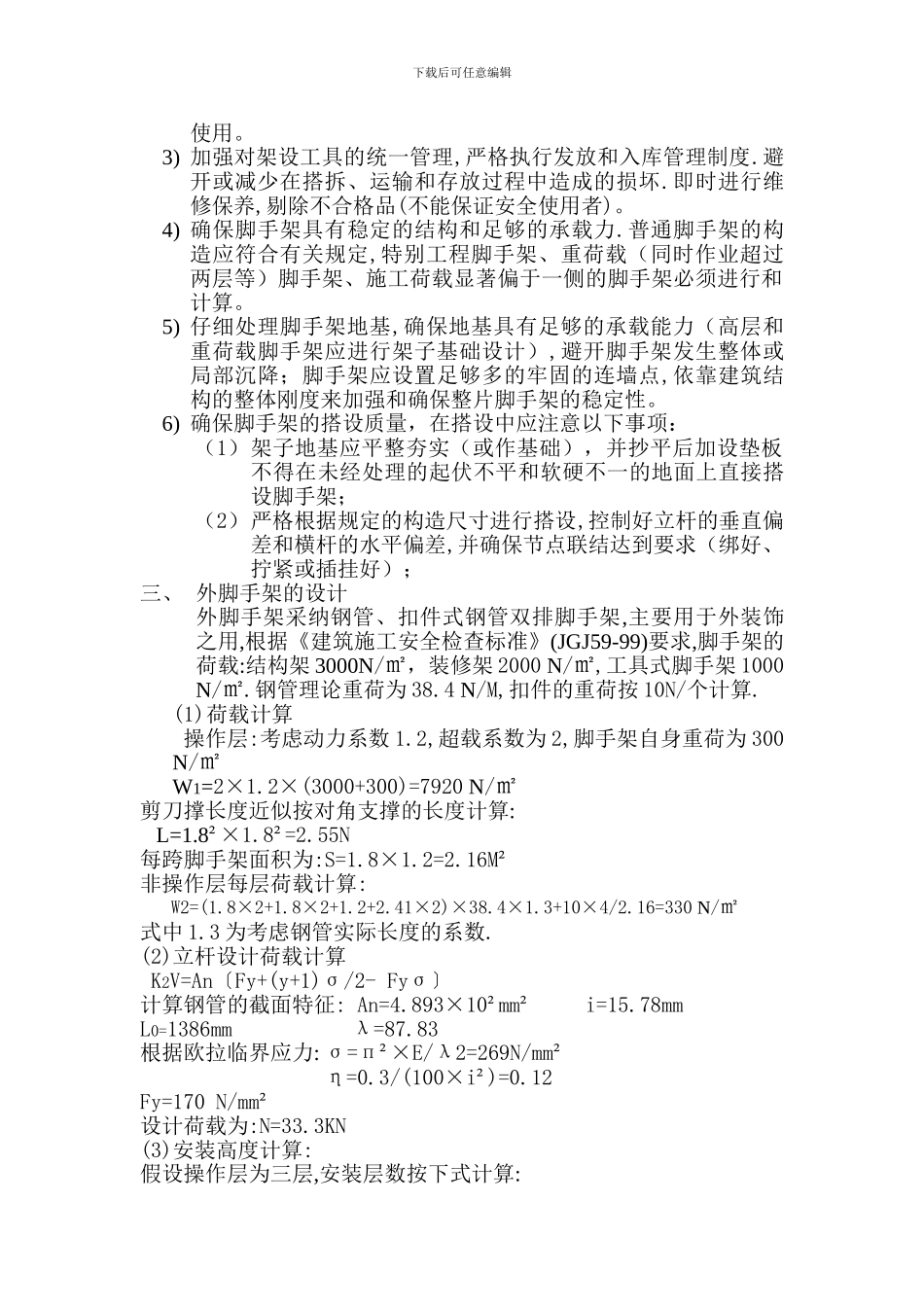

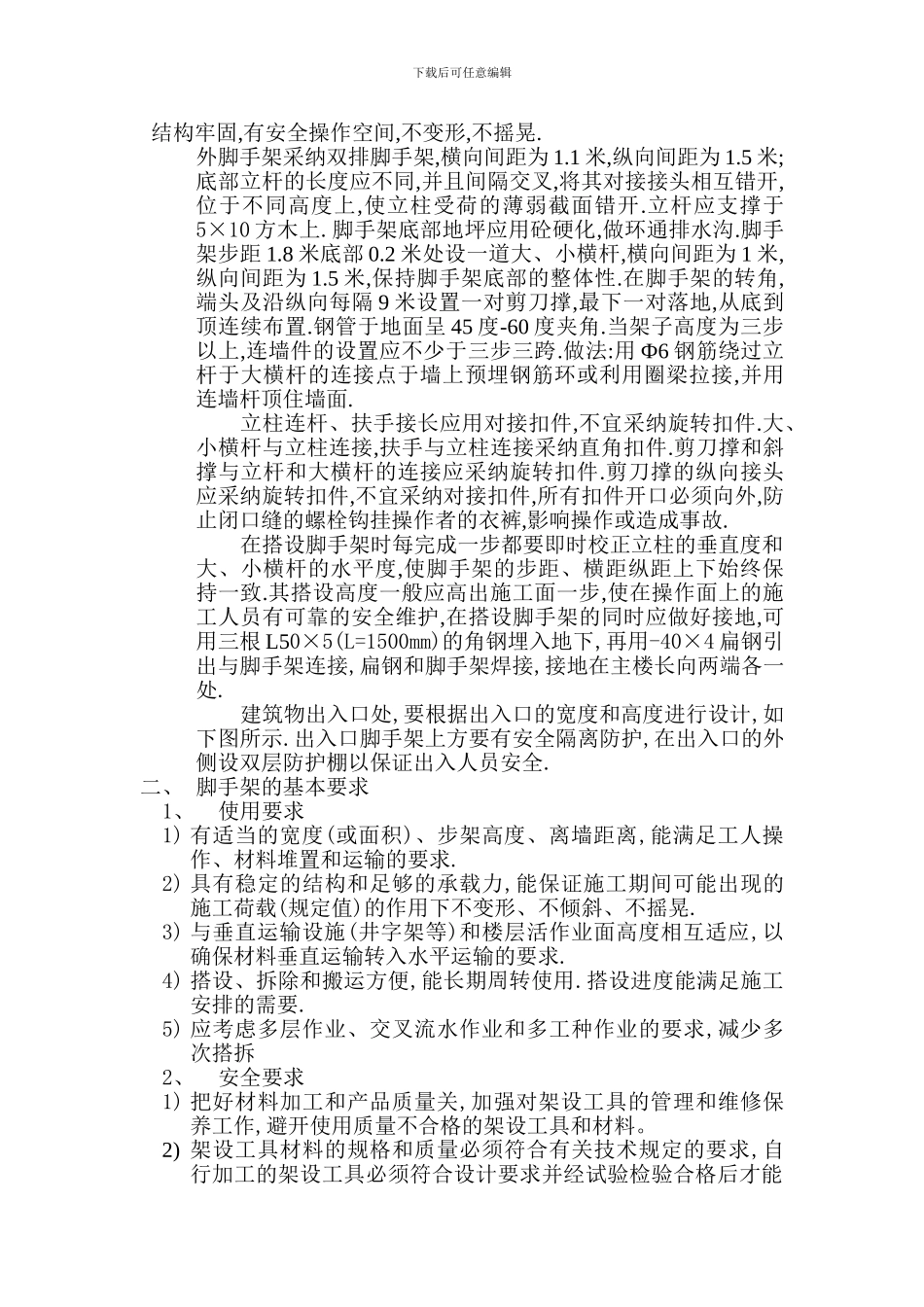

下载后可任意编辑吴中区木渎镇天平村天灵物业股份合作社集宿 1#楼外墙脚手架施工方案木渎建筑安装工程有限公司2024 年 6 月 21 日脚手架搭设施工方案一、 工程概况本工程脚手架最高搭设高度为 17 米,采纳落地式脚手架.扣件式钢管脚手架搭设的基本要求是:横平竖直,整齐清楚,图形一致,下载后可任意编辑结构牢固,有安全操作空间,不变形,不摇晃.外脚手架采纳双排脚手架,横向间距为 1.1 米,纵向间距为 1.5 米;底部立杆的长度应不同,并且间隔交叉,将其对接接头相互错开,位于不同高度上,使立柱受荷的薄弱截面错开.立杆应支撑于5×10 方木上.脚手架底部地坪应用砼硬化,做环通排水沟.脚手架步距 1.8 米底部 0.2 米处设一道大、小横杆,横向间距为 1 米,纵向间距为 1.5 米,保持脚手架底部的整体性.在脚手架的转角,端头及沿纵向每隔 9 米设置一对剪刀撑,最下一对落地,从底到顶连续布置.钢管于地面呈 45 度-60 度夹角.当架子高度为三步以上,连墙件的设置应不少于三步三跨.做法:用 Ф6 钢筋绕过立杆于大横杆的连接点于墙上预埋钢筋环或利用圈梁拉接,并用连墙杆顶住墙面.立柱连杆、扶手接长应用对接扣件,不宜采纳旋转扣件.大、小横杆与立柱连接,扶手与立柱连接采纳直角扣件.剪刀撑和斜撑与立杆和大横杆的连接应采纳旋转扣件.剪刀撑的纵向接头应采纳旋转扣件,不宜采纳对接扣件,所有扣件开口必须向外,防止闭口缝的螺栓钩挂操作者的衣裤,影响操作或造成事故.在搭设脚手架时每完成一步都要即时校正立柱的垂直度和大、小横杆的水平度,使脚手架的步距、横距纵距上下始终保持一致.其搭设高度一般应高出施工面一步,使在操作面上的施工人员有可靠的安全维护,在搭设脚手架的同时应做好接地,可用三根 L50×5(L=1500mm)的角钢埋入地下,再用-40×4 扁钢引出与脚手架连接,扁钢和脚手架焊接,接地在主楼长向两端各一处.建筑物出入口处,要根据出入口的宽度和高度进行设计,如下图所示.出入口脚手架上方要有安全隔离防护,在出入口的外侧设双层防护棚以保证出入人员安全.二、 脚手架的基本要求1、使用要求1) 有适当的宽度(或面积)、步架高度、离墙距离,能满足工人操作、材料堆置和运输的要求.2) 具有稳定的结构和足够的承载力,能保证施工期间可能出现的施工荷载(规定值)的作用下不变形、不倾斜、不摇晃.3) 与垂直运输设施(井字架等)和楼层活作业面高度相互适应,以确保材料垂直运输转入水平运输的要求.4) 搭设、拆除和搬运方便,能长期周转使用.搭设...
