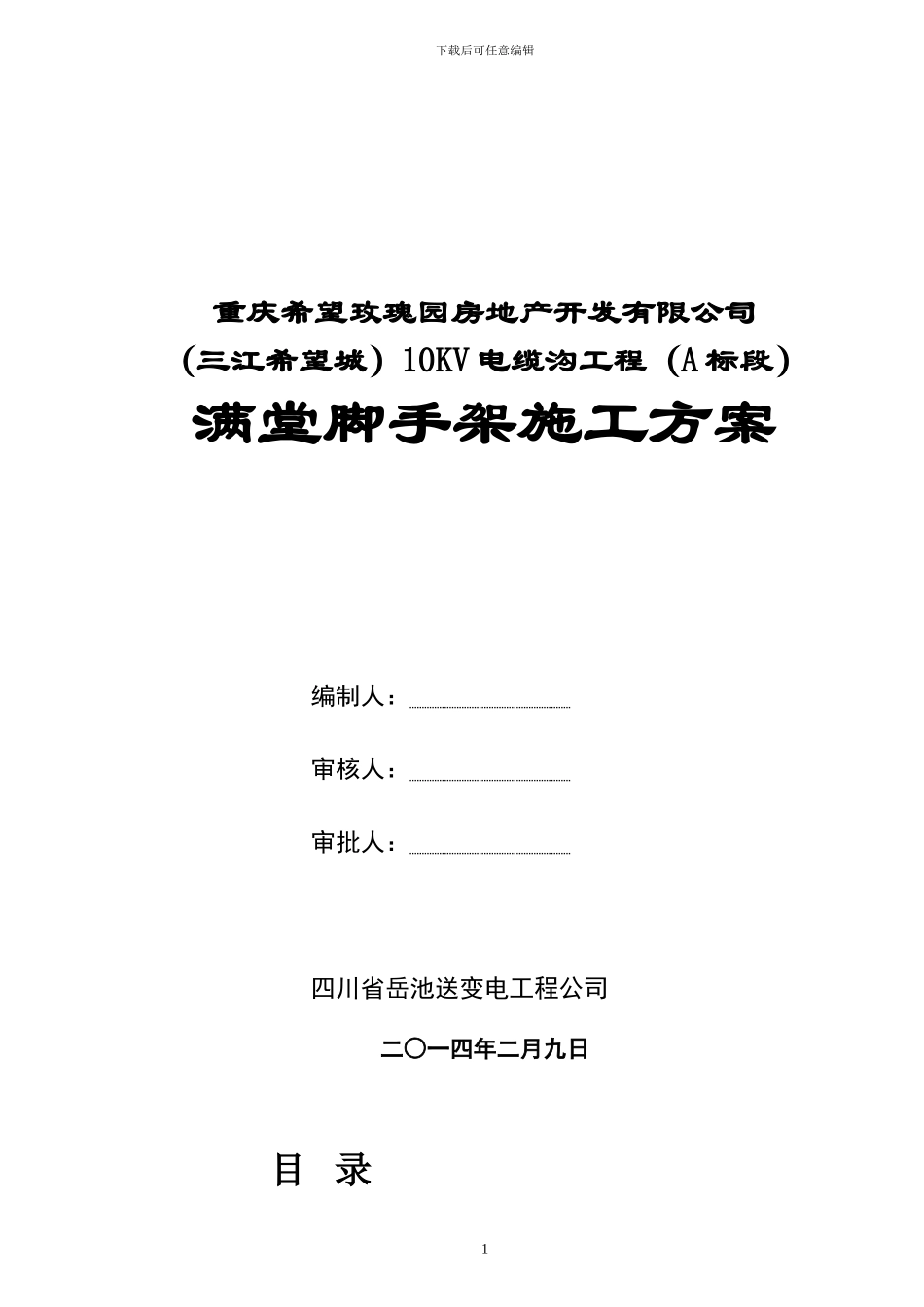

下载后可任意编辑重庆希望玫瑰园房地产开发有限公司（三江希望城）10KV 电缆沟工程（A 标段）满堂脚手架施工方案编制人： 审核人： 审批人： 四川省岳池送变电工程公司二○一四年二月九日 目 录1下载后可任意编辑1、 工程概况2、 材料要求3、 模板计算4、 模板侧压力计算5、 支顶验算6、 施工方法7、 满堂钢管脚手架与建筑物结构的连接8、 满堂钢管脚手架的安全检查措施9、 满堂钢管脚手架的拆除10、 安全防护措施11、 文明施工12、 模板制安作与安装一、工程概况：1、工程名称：重庆希望玫瑰园房地产开发有限公司（三江希望城）10KV电缆沟工程（A 标段）2、工程概况：本工程为 10Kv 电缆沟土建工程。变电站至新建 212 国道长约 189 米，采纳架空电缆沟，上部为现浇钢筋混凝土结构，下部为人工挖孔桩2下载后可任意编辑基础和混凝土柱，其中有过小河钢结构桥一座，长约 29 米。二、编制依据：1、《混凝土结构工程施工及验收法律规范》GB 50204—20242、《砌体工程施工质量验收法律规范》GB50203-20243、《重庆希望玫瑰园房地产开发有限公司（三江希望城一期）10KV 电缆土建工程设计图》4、《建筑施工安全检查标准》 JGJ59—995、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130—20016、《建筑施工计算手册》．《钢结构设计法律规范》（GB50017—2024）7、《建筑结构荷载法律规范》（GB50009—2001）二、脚手架施工方法：1、基本要求：用扣件式钢管搭设的脚手架是施工用的临时结构，它要求受施工过程中垂直和水平力，直接影响施工作业的安全顺利进行，因此脚手架必须有足够的承载力，钢度和稳定性，在施工中受到各种正常荷载，不发生失稳倒塌，不超过结构的允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。2、基本参数： 脚手架搭设高度约为 10 米，立杆纵距 1.20 米，横距 0.8 米，步距 1.20米，剪刀撑应水平向和垂直向搭设，剪刀撑水平跨度为两跨，垂直高度为三步，与水平夹角在 45 度-60 度之间。脚手架纵向 8 排，宽 6.4 米。3、材质要求：（1）钢管要求，无腐蚀、弯曲、烂口、并刷防锈油漆。（2）密目网、扣件应具备出厂合格证。 4、受荷情况：采纳 Ф48×3.5 钢管和扣件构成的脚手架、立杆、大横杆和小横杆是主要受力构件，剪刀撑是保证脚手架整体强度和稳定性的杆件，并具有加强脚手架抵抗垂直力和水平作用力的能力，扣件是脚手架组成整体的连接件和传力件。5、脚手架基础：落...
