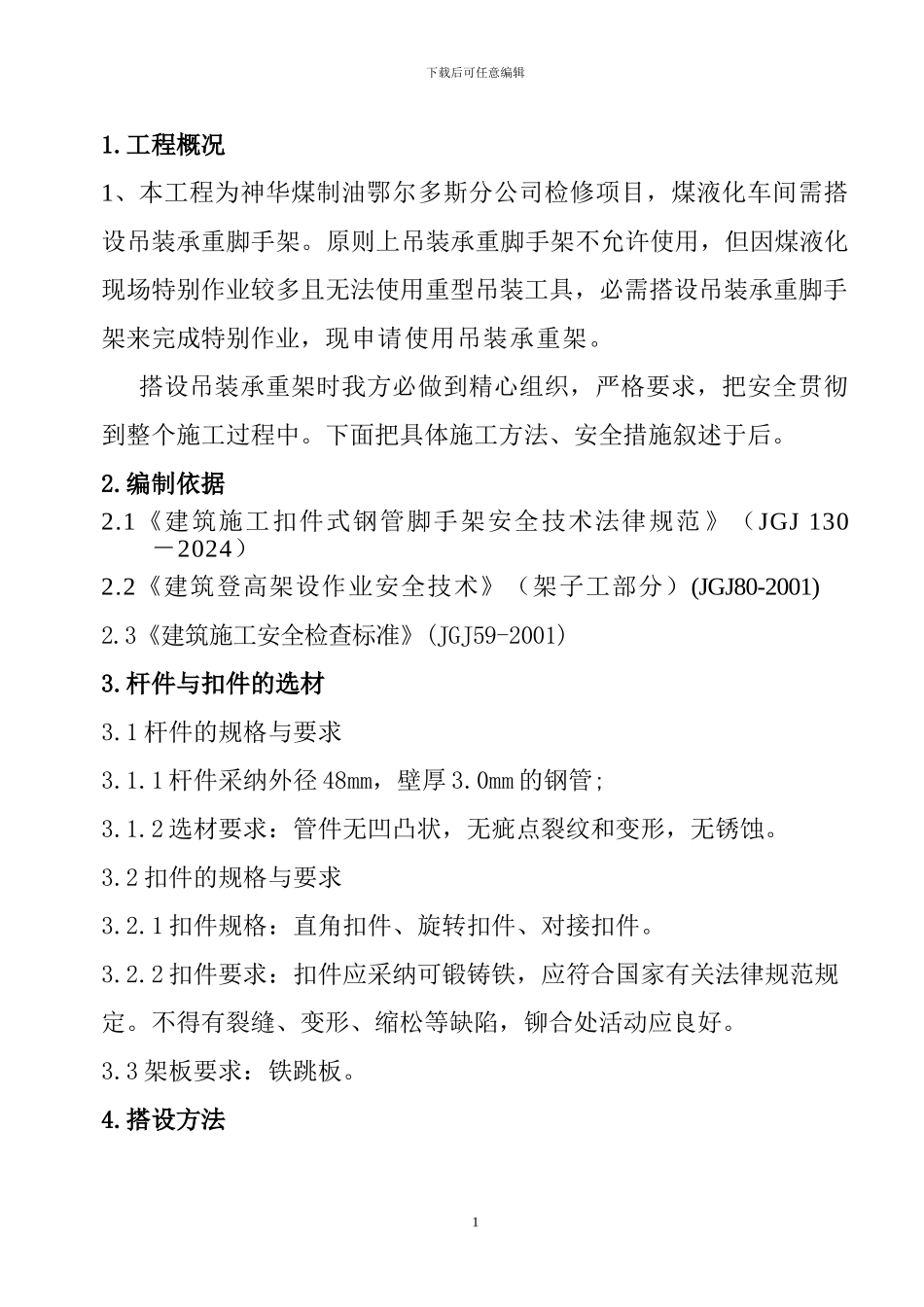

下载后可任意编辑1.工程概况1、本工程为神华煤制油鄂尔多斯分公司检修项目，煤液化车间需搭设吊装承重脚手架。原则上吊装承重脚手架不允许使用，但因煤液化现场特别作业较多且无法使用重型吊装工具，必需搭设吊装承重脚手架来完成特别作业，现申请使用吊装承重架。搭设吊装承重架时我方必做到精心组织，严格要求，把安全贯彻到整个施工过程中。下面把具体施工方法、安全措施叙述于后。2.编制依据2.1《建筑施工扣件式钢管脚手架安全技术法律规范 》（JGJ 130－2024）2.2《建筑登高架设作业安全技术》（架子工部分）(JGJ80-2001)2.3《建筑施工安全检查标准》(JGJ59-2001)3.杆件与扣件的选材3.1 杆件的规格与要求3.1.1 杆件采纳外径 48mm，壁厚 3.0mm 的钢管;3.1.2 选材要求：管件无凹凸状，无疵点裂纹和变形，无锈蚀。3.2 扣件的规格与要求3.2.1 扣件规格：直角扣件、旋转扣件、对接扣件。3.2.2 扣件要求：扣件应采纳可锻铸铁，应符合国家有关法律规范规定。不得有裂缝、变形、缩松等缺陷，铆合处活动应良好。3.3 架板要求：铁跳板。4.搭设方法1下载后可任意编辑脚手架为吊装承重脚手架吊装杆与立杆均为双杆！且必须有防滑措施4.1 脚手架的步距、和纵距（举例图）4.1.1 步距：步距均按 1500mm 施工。4.1.2 立杆横距：横距根据 1500mm 施工，并采纳双立杆。4.1.3 纵距：施工纵距为 1500mm。4.1.4 护栏；护栏高度为 1.2m（分 2 层）。4.2 脚手架的稳固保护措施脚手架每个面设置横向斜撑，防止脚手架各个方向变形。4.3 搭设工艺4.3.1 脚手架的施工程序为：里立杆→外立杆→小横杆→大横杆→防护栏杆→斜拉杆→铁跳板。4.3.2 基础施工完毕后，就进行脚手架的整体搭设施工。搭设的标准是：外观必须整体平整，横平竖直、几何图形一致。内侧连接牢固，平坦通顺。4.3.3 有起步立杆，应采纳 1500mm 和 3000mm 按纵向交错设立。避开水平方向的立杆接长，增加脚手架的整体稳固，顶部不足部分，用1500mm 钢管补齐。4.3.4 步立杆先竖里立杆、后竖外立杆程序设立。里立杆保持与建筑物 500mm 净空距离。平行里立杆向外伸展 1000mm 净距取外立杆位置。以后，按脚手架设计规格，等距离设里外立杆。4.3.5 一步施工应沿塔体四周延伸，最后重合于第一立面。立杆竖起后，应有临时的拉结或斜撑保护，切勿单独操作，引起脚手架倒塌伤2下载后可任意编辑人。4.3.6 一步完成后，应同时完成搁栅铺设。搁栅在里、外大横杆中间等距离安...
