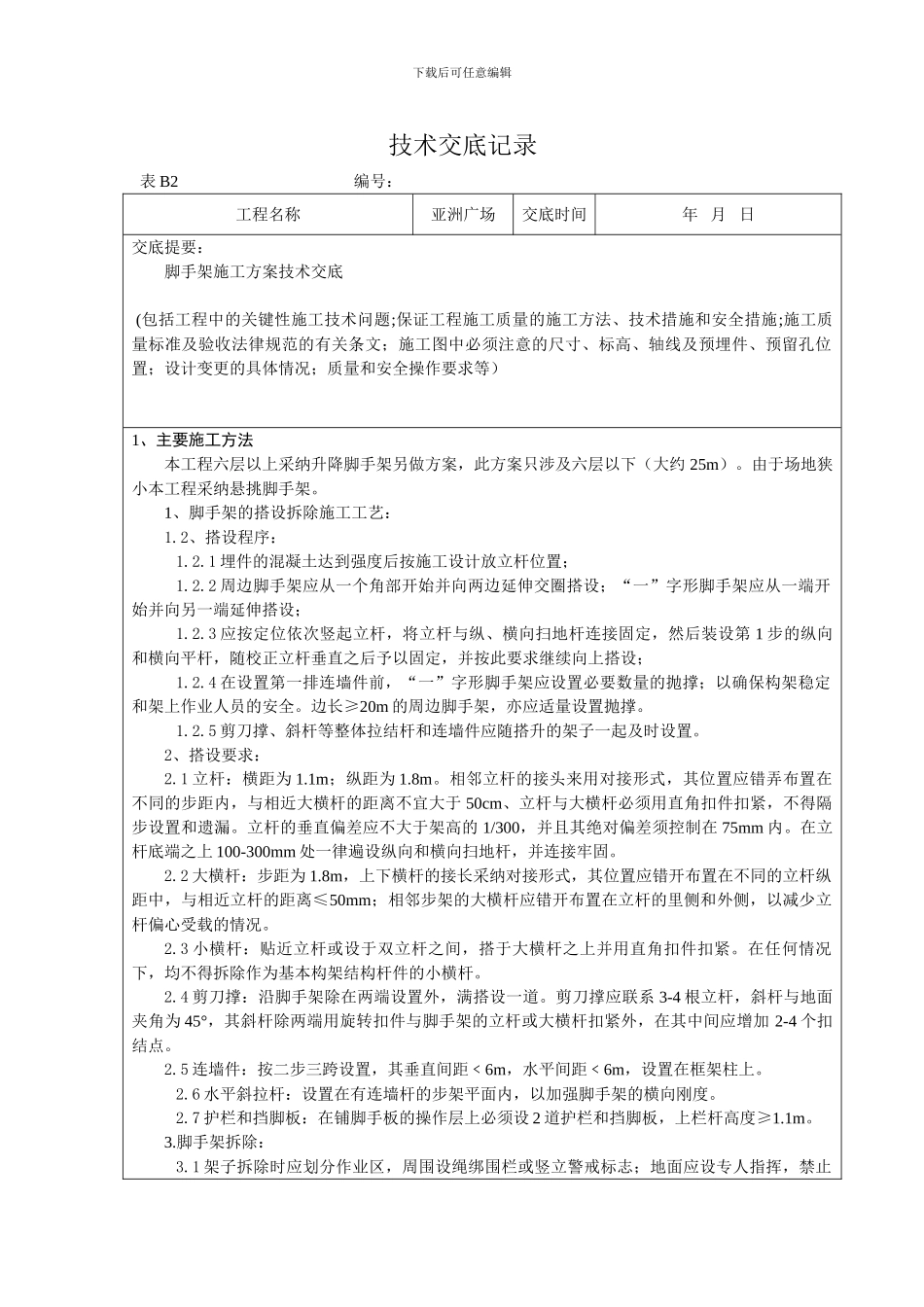

下载后可任意编辑技术交底记录表 B2 编号：工程名称亚洲广场交底时间年 月 日交底提要：脚手架施工方案技术交底 (包括工程中的关键性施工技术问题;保证工程施工质量的施工方法、技术措施和安全措施;施工质量标准及验收法律规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）1、主要施工方法本工程六层以上采纳升降脚手架另做方案，此方案只涉及六层以下（大约 25m）。由于场地狭小本工程采纳悬挑脚手架。1、脚手架的搭设拆除施工工艺：1.2、搭设程序：1.2.1 埋件的混凝土达到强度后按施工设计放立杆位置；1.2.2 周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设；1.2.3 应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第 1 步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设；1.2.4 在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。边长≥20m 的周边脚手架，亦应适量设置抛撑。1.2.5 剪刀撑、斜杆等整体拉结杆和连墙件应随搭升的架子一起及时设置。2、搭设要求：2.1 立杆：横距为 1.1m；纵距为 1.8m。相邻立杆的接头来用对接形式，其位置应错弄布置在不同的步距内，与相近大横杆的距离不宜大于 50cm、立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏。立杆的垂直偏差应不大于架高的 1/300，并且其绝对偏差须控制在 75mm 内。在立杆底端之上 100-300mm 处一律遍设纵向和横向扫地杆，并连接牢固。2.2 大横杆：步距为 1.8m，上下横杆的接长采纳对接形式，其位置应错开布置在不同的立杆纵距中，与相近立杆的距离≤50mm；相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载的情况。2.3 小横杆：贴近立杆或设于双立杆之间，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。2.4 剪刀撑：沿脚手架除在两端设置外，满搭设一道。剪刀撑应联系 3-4 根立杆，斜杆与地面夹角为 45°，其斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加 2-4 个扣结点。2.5 连墙件：按二步三跨设置，其垂直间距﹤6m，水平间距﹤6m，设置在框架柱上。2.6 水平斜拉杆：设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。2.7 护栏和挡脚...
