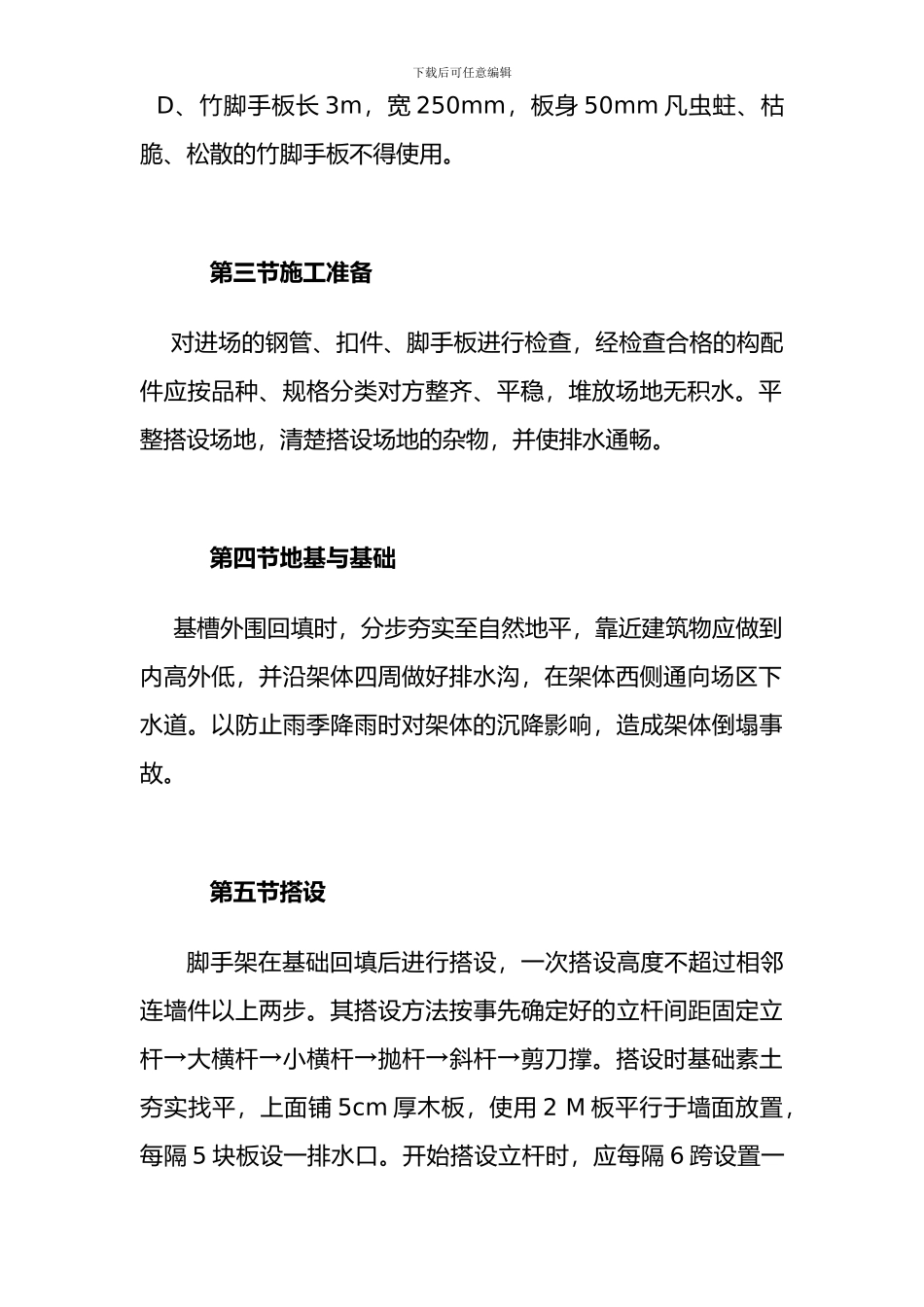

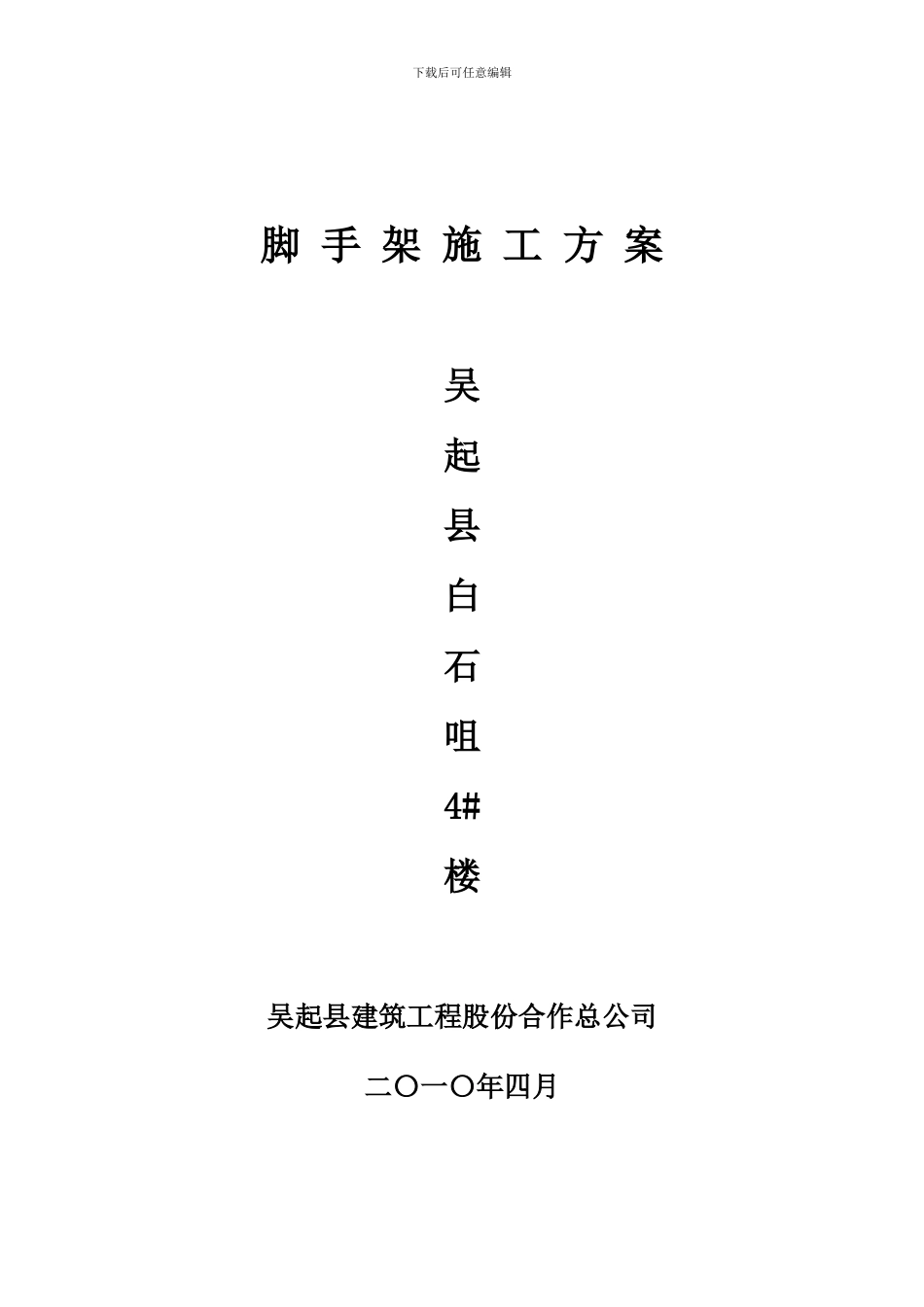

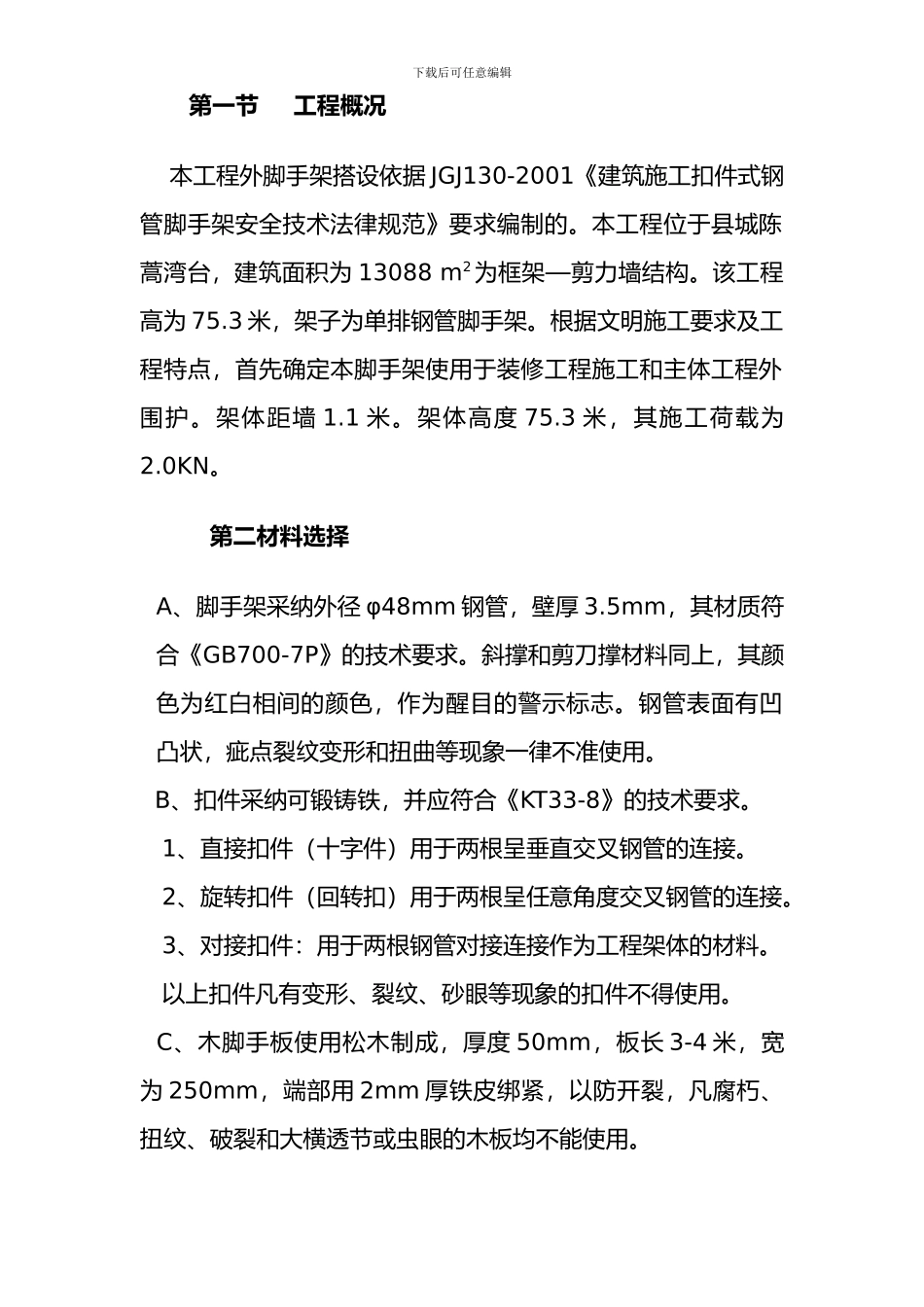

下载后可任意编辑脚 手 架 施 工 方 案吴起县白石咀4#楼吴起县建筑工程股份合作总公司二〇一〇年四月下载后可任意编辑第一节工程概况 本工程外脚手架搭设依据 JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》要求编制的。本工程位于县城陈蒿湾台，建筑面积为 13088 m2为框架—剪力墙结构。该工程高为 75.3 米，架子为单排钢管脚手架。根据文明施工要求及工程特点，首先确定本脚手架使用于装修工程施工和主体工程外围护。架体距墙 1.1 米。架体高度 75.3 米，其施工荷载为2.0KN。第二材料选择A、脚手架采纳外径 φ48mm 钢管，壁厚 3.5mm，其材质符合《GB700-7P》的技术要求。斜撑和剪刀撑材料同上，其颜色为红白相间的颜色，作为醒目的警示标志。钢管表面有凹凸状，疵点裂纹变形和扭曲等现象一律不准使用。 B、扣件采纳可锻铸铁，并应符合《KT33-8》的技术要求。 1、直接扣件（十字件）用于两根呈垂直交叉钢管的连接。 2、旋转扣件（回转扣）用于两根呈任意角度交叉钢管的连接。 3、对接扣件：用于两根钢管对接连接作为工程架体的材料。 以上扣件凡有变形、裂纹、砂眼等现象的扣件不得使用。 C、木脚手板使用松木制成，厚度 50mm，板长 3-4 米，宽为 250mm，端部用 2mm 厚铁皮绑紧，以防开裂，凡腐朽、扭纹、破裂和大横透节或虫眼的木板均不能使用。下载后可任意编辑 D、竹脚手板长 3m，宽 250mm，板身 50mm 凡虫蛀、枯脆、松散的竹脚手板不得使用。第三节施工准备 对进场的钢管、扣件、脚手板进行检查，经检查合格的构配件应按品种、规格分类对方整齐、平稳，堆放场地无积水。平整搭设场地，清楚搭设场地的杂物，并使排水通畅。第四节地基与基础 基槽外围回填时，分步夯实至自然地平，靠近建筑物应做到内高外低，并沿架体四周做好排水沟，在架体西侧通向场区下水道。以防止雨季降雨时对架体的沉降影响，造成架体倒塌事故。第五节搭设脚手架在基础回填后进行搭设，一次搭设高度不超过相邻连墙件以上两步。其搭设方法按事先确定好的立杆间距固定立杆→大横杆→小横杆→抛杆→斜杆→剪刀撑。搭设时基础素土夯实找平，上面铺 5cm 厚木板，使用 2 M 板平行于墙面放置，每隔 5 块板设一排水口。开始搭设立杆时，应每隔 6 跨设置一下载后可任意编辑根抛撑，直至连墙件安装稳定后，方可根据情况拆除，当搭设有连墙件的构造点，在搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙件，...
