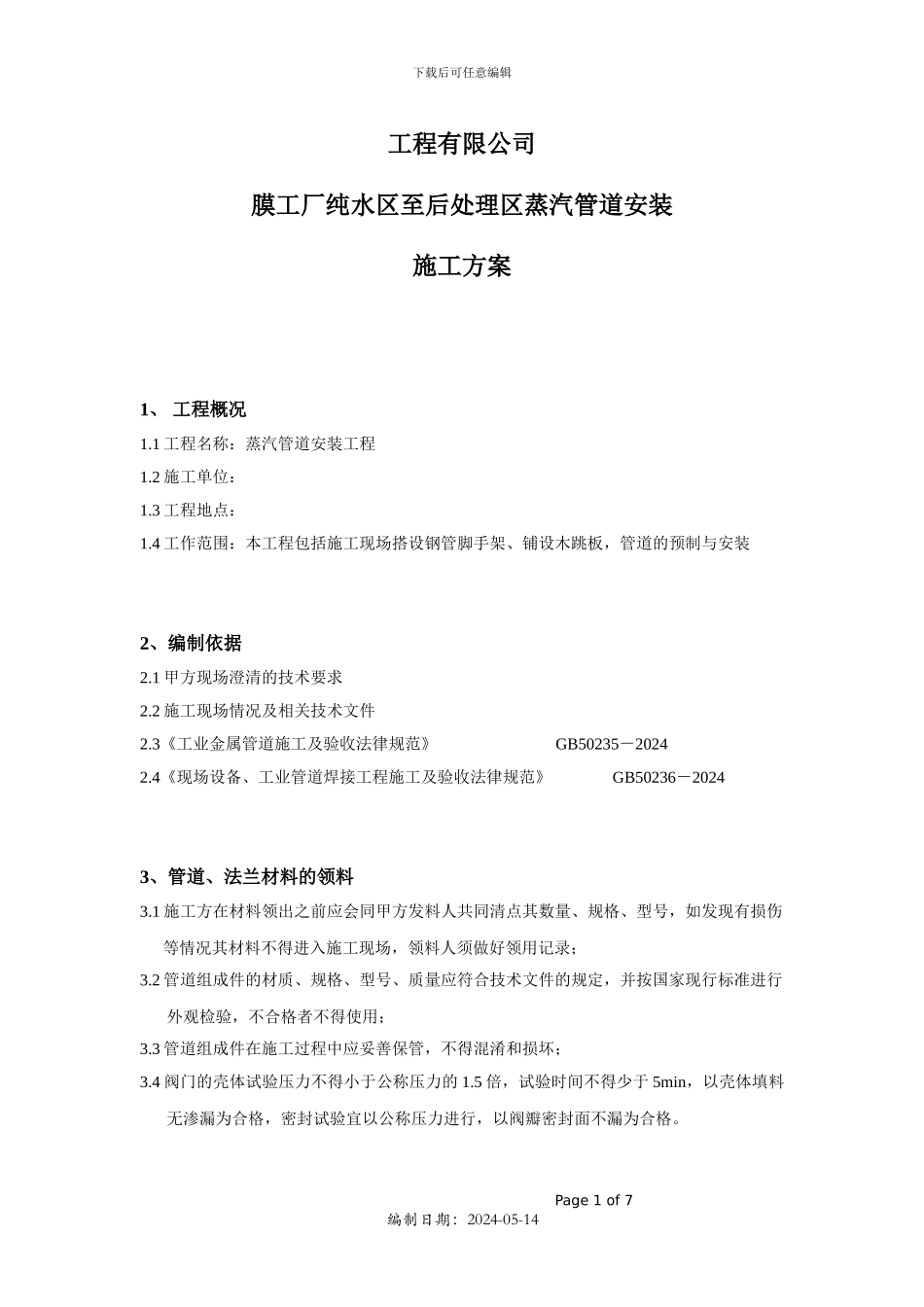

下载后可任意编辑工程有限公司膜工厂纯水区至后处理区蒸汽管道安装施工方案1、 工程概况1.1 工程名称：蒸汽管道安装工程1.2 施工单位：1.3 工程地点：1.4 工作范围：本工程包括施工现场搭设钢管脚手架、铺设木跳板，管道的预制与安装2、编制依据2.1 甲方现场澄清的技术要求2.2 施工现场情况及相关技术文件2.3《工业金属管道施工及验收法律规范》 GB50235－20242.4《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236－20243、管道、法兰材料的领料3.1 施工方在材料领出之前应会同甲方发料人共同清点其数量、规格、型号，如发现有损伤 等情况其材料不得进入施工现场，领料人须做好领用记录；3.2 管道组成件的材质、规格、型号、质量应符合技术文件的规定，并按国家现行标准进行外观检验，不合格者不得使用；3.3 管道组成件在施工过程中应妥善保管，不得混淆和损坏；3.4 阀门的壳体试验压力不得小于公称压力的 1.5 倍，试验时间不得少于 5min，以壳体填料无渗漏为合格，密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。 Page 1 of 7 编制日期：2024-05-14下载后可任意编辑4、管道施工工艺 4.1 管道预制步骤 施工准备→材料领用→现场量取尺寸→划线→尺寸检查→下料切割→坡口加工→焊口检查→管道两端焊接法兰→外观检查→焊后处理→检验→防护标识 4.2 管道现场安装步骤 预制管段搬运现场→管内清理→管道架设→管道对口→法兰螺栓连接5、管道预制、架设及连接 5.1 根据现场管道走向测量出不同段管道长度，根据尺寸下料切割，管段两端焊接法兰；在纯水区和后处理区连接容器的管段根据量取尺寸预留三通口； 5.2 在纯水区和后处理区的葡萄架需开口的位置搭设钢管脚手架，便于管道架设施工；纯水区活动脚手架搭设面积为 2.0m×1.0m，在后处理区搭设脚手架的面积分别为 2.5m×1.5m 和3.0m×1.5m； 5.3 施工人员通过脚手架在 C 型钢架上铺设木跳板并系好安全带进行施工，将预制好的管道搭设在葡萄架上的 C 型钢架上，安装固定构件。管道对口处采纳已预制好的法兰进行螺栓连接，禁止动火。6、施工人力与时间安排6.1 施工人员表 Page 2 of 7 编制日期：2024-05-14工种人数施工队长1铆工1焊工1安全员1下载后可任意编辑6.2 工期安排材料加工及安装总工期为 10 历天，因甲方生产原因或其他客观因素导致施工方无法进行正常施工的，工期顺延。7、脚手架的搭设和拆除7.1 脚手架的搭设7.11 脚手...
