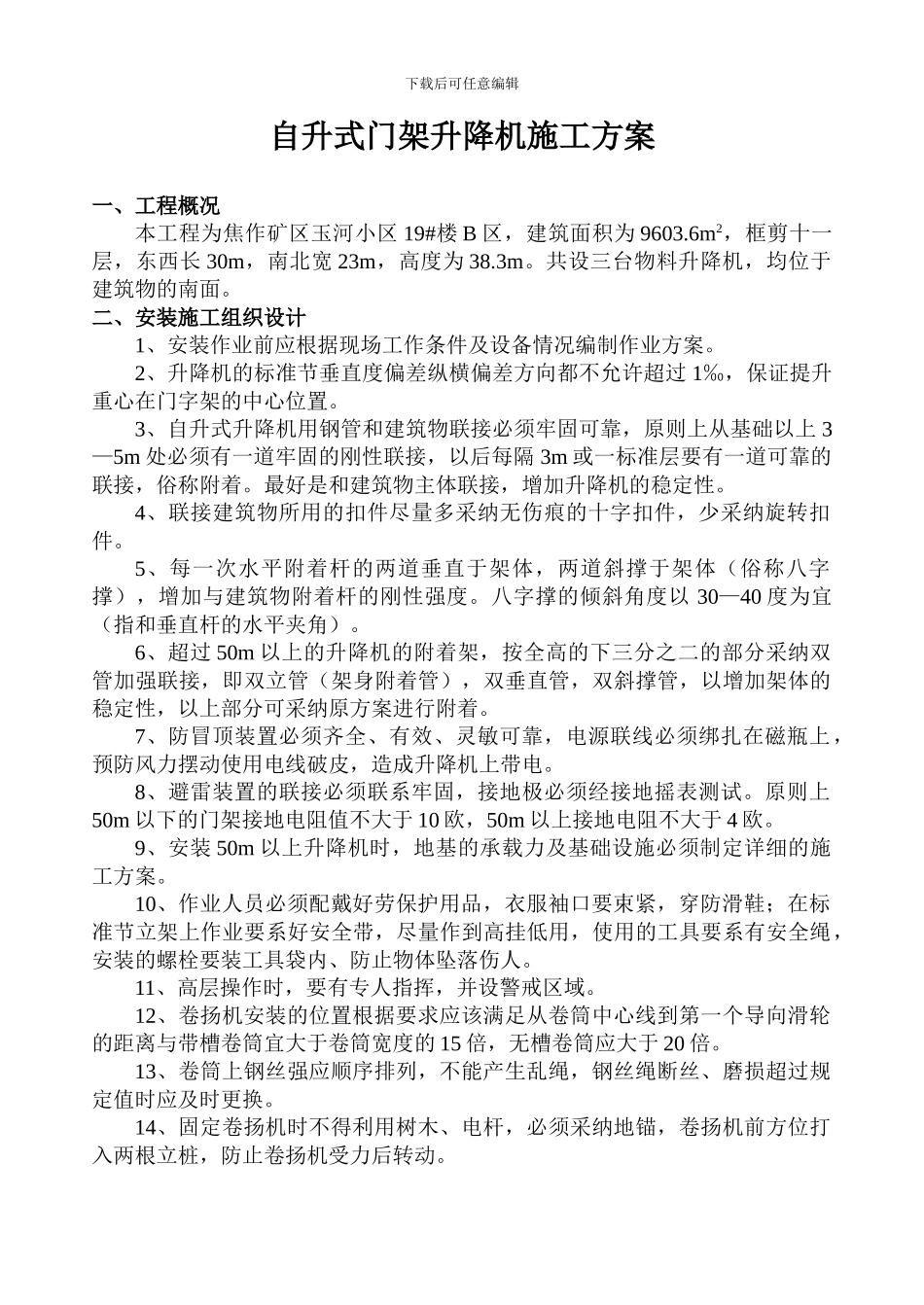

自升式门架升降机施工组织设计_第1页
1/14
自升式门架升降机施工组织设计_第2页
2/14
自升式门架升降机施工组织设计_第3页
3/14
下载后可任意编辑自升式门架升降机施工方案一、工程概况本工程为焦作矿区玉河小区 19#楼 B 区,建筑面积为 9603.6m2,框剪十一层,东西长 30m,南北宽 23m,高度为 38.3m。共设三台物料升降机,均位于建筑物的南面。 二、安装施工组织设计1、安装作业前应根据现场工作条件及设备情况编制作业方案。2、升降机的标准节垂直度偏差纵横偏差方向都不允许超过 1‰,保证提升重心在门字架的中心位置。3、自升式升降机用钢管和建筑物联接必须牢固可靠,原则上从基础以上 3—5m 处必须有一道牢固的刚性联接,以后每隔 3m 或一标准层要有一道可靠的联接,俗称附着。最好是和建筑物主体联接,增加升降机的稳定性。4、联接建筑物所用的扣件尽量多采纳无伤痕的十字扣件,少采纳旋转扣件。5、每一次水平附着杆的两道垂直于架体,两道斜撑于架体(俗称八字撑),增加与建筑物附着杆的刚性强度。八字撑的倾斜角度以 30—40 度为宜(指和垂直杆的水平夹角)。6、超过 50m 以上的升降机的附着架,按全高的下三分之二的部分采纳双管加强联接,即双立管(架身附着管),双垂直管,双斜撑管,以增加架体的稳定性,以上部分可采纳原方案进行附着。7、防冒顶装置必须齐全、有效、灵敏可靠,电源联线必须绑扎在磁瓶上,预防风力摆动使用电线破皮,造成升降机上带电。8、避雷装置的联接必须联系牢固,接地极必须经接地摇表测试。原则上50m 以下的门架接地电阻值不大于 10 欧,50m 以上接地电阻不大于 4 欧。9、安装 50m 以上升降机时,地基的承载力及基础设施必须制定详细的施工方案。10、作业人员必须配戴好劳保护用品,衣服袖口要束紧,穿防滑鞋;在标准节立架上作业要系好安全带,尽量作到高挂低用,使用的工具要系有安全绳,安装的螺栓要装工具袋内、防止物体坠落伤人。11、高层操作时,要有专人指挥,并设警戒区域。12、卷扬机安装的位置根据要求应该满足从卷筒中心线到第一个导向滑轮的距离与带槽卷筒宜大于卷筒宽度的 15 倍,无槽卷筒应大于 20 倍。13、卷筒上钢丝强应顺序排列,不能产生乱绳,钢丝绳断丝、磨损超过规定值时应及时更换。14、固定卷扬机时不得利用树木、电杆,必须采纳地锚,卷扬机前方位打入两根立桩,防止卷扬机受力后转动。下载后可任意编辑三、使用及拆除施工组织设计1、自升式门架机下落机下落架头以前,首先检查手动卷扬机,看离合器是否合上,减速齿轮是否啮合,啮合面是否达到 80%以上。2、下落架头时最少应有...
