船寮大桥桥面铺装施工组织方案VIP免费

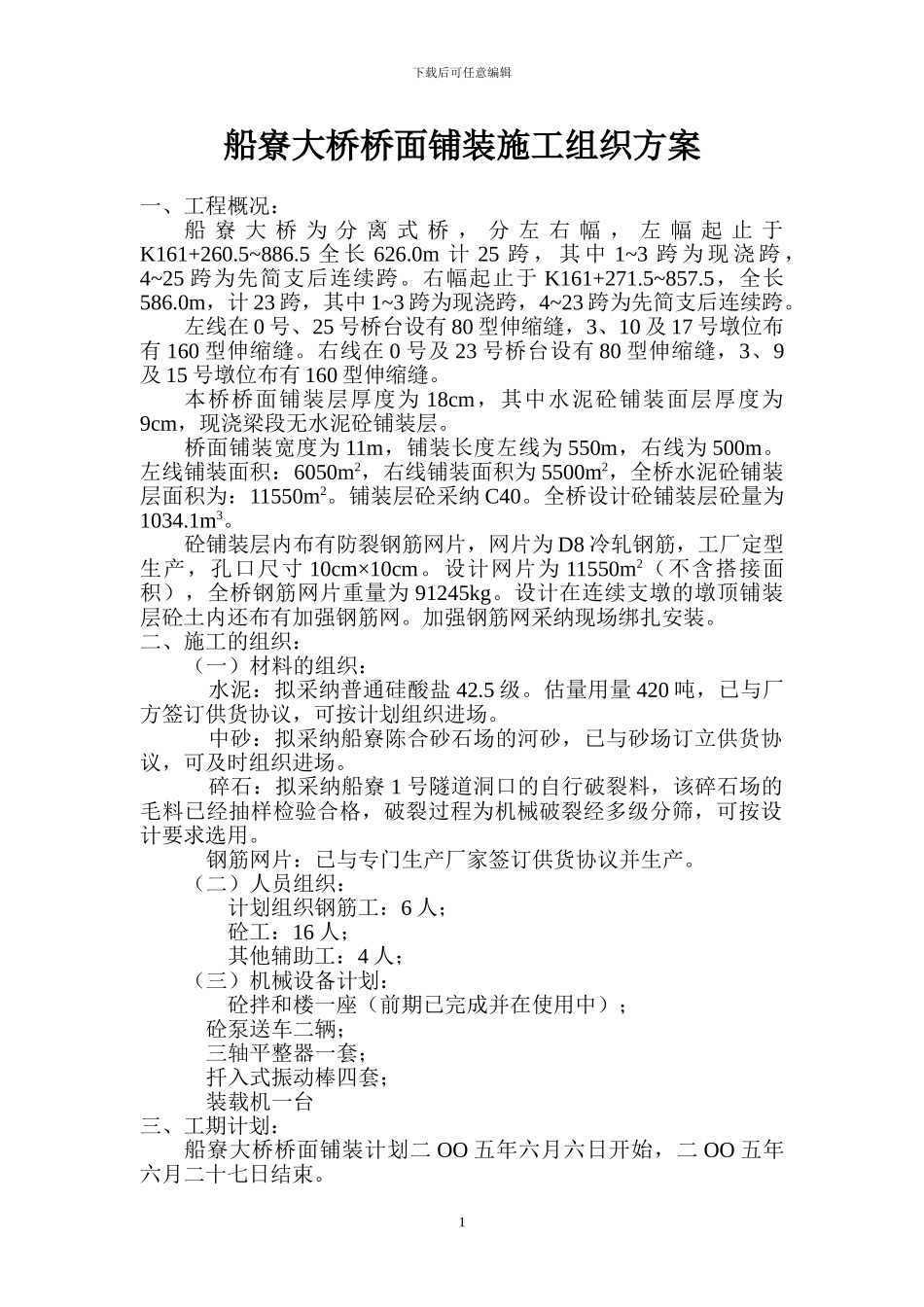

下载后可任意编辑船寮大桥桥面铺装施工组织方案一、工程概况：船 寮 大 桥 为 分 离 式 桥 ， 分 左 右 幅 ， 左 幅 起 止 于K161+260.5~886.5 全 长 626.0m 计 25 跨 ， 其 中 1~3 跨 为 现 浇 跨 ，4~25 跨为先简支后连续跨。右幅起止于 K161+271.5~857.5，全长586.0m，计 23 跨，其中 1~3 跨为现浇跨，4~23 跨为先简支后连续跨。左线在 0 号、25 号桥台设有 80 型伸缩缝，3、10 及 17 号墩位布有 160 型伸缩缝。右线在 0 号及 23 号桥台设有 80 型伸缩缝，3、9及 15 号墩位布有 160 型伸缩缝。本桥桥面铺装层厚度为 18cm，其中水泥砼铺装面层厚度为9cm，现浇梁段无水泥砼铺装层。桥面铺装宽度为 11m，铺装长度左线为 550m，右线为 500m。左线铺装面积：6050m2，右线铺装面积为 5500m2，全桥水泥砼铺装层面积为：11550m2。铺装层砼采纳 C40。全桥设计砼铺装层砼量为1034.1m3。砼铺装层内布有防裂钢筋网片，网片为 D8 冷轧钢筋，工厂定型生产，孔口尺寸 10cm×10cm。设计网片为 11550m2（不含搭接面积），全桥钢筋网片重量为 91245kg。设计在连续支墩的墩顶铺装层砼土内还布有加强钢筋网。加强钢筋网采纳现场绑扎安装。二、施工的组织：（一）材料的组织： 水泥：拟采纳普通硅酸盐 42.5 级。估量用量 420 吨，已与厂方签订供货协议，可按计划组织进场。 中砂：拟采纳船寮陈合砂石场的河砂，已与砂场订立供货协议，可及时组织进场。 碎石：拟采纳船寮 1 号隧道洞口的自行破裂料，该碎石场的毛料已经抽样检验合格，破裂过程为机械破裂经多级分筛，可按设计要求选用。 钢筋网片：已与专门生产厂家签订供货协议并生产。（二）人员组织：计划组织钢筋工：6 人；砼工：16 人；其他辅助工：4 人；（三）机械设备计划：砼拌和楼一座（前期已完成并在使用中）； 砼泵送车二辆； 三轴平整器一套； 扦入式振动棒四套； 装载机一台三、工期计划：船寮大桥桥面铺装计划二 OO 五年六月六日开始，二 OO 五年六月二十七日结束。1下载后可任意编辑四、施工的顺序和方法：1、桥面铺装拟计划从右线开始，第三阶段：16~23 跨；第二阶段：右 9~15 跨；第一阶段：右 4~8 跨；第六阶段：左 18~25 跨左18~25 跨；第五阶段：左 11~17 跨；第四阶段：左 4~10 跨。2、施工工序：桥面复测 板顶处理、清理 布设连续墩、齿板加强筋 设钢筋网片 浇注砼 表面拉毛...
