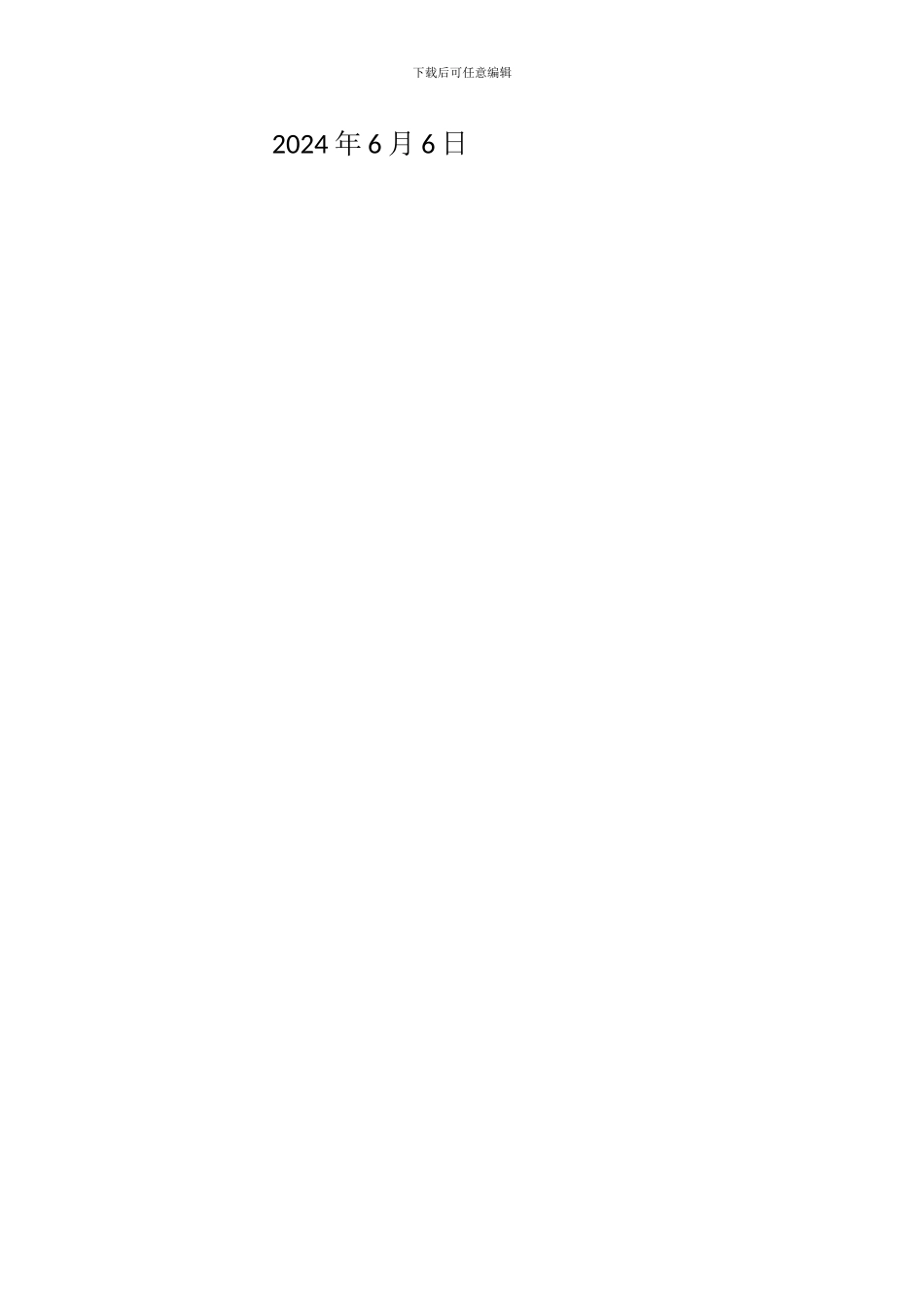

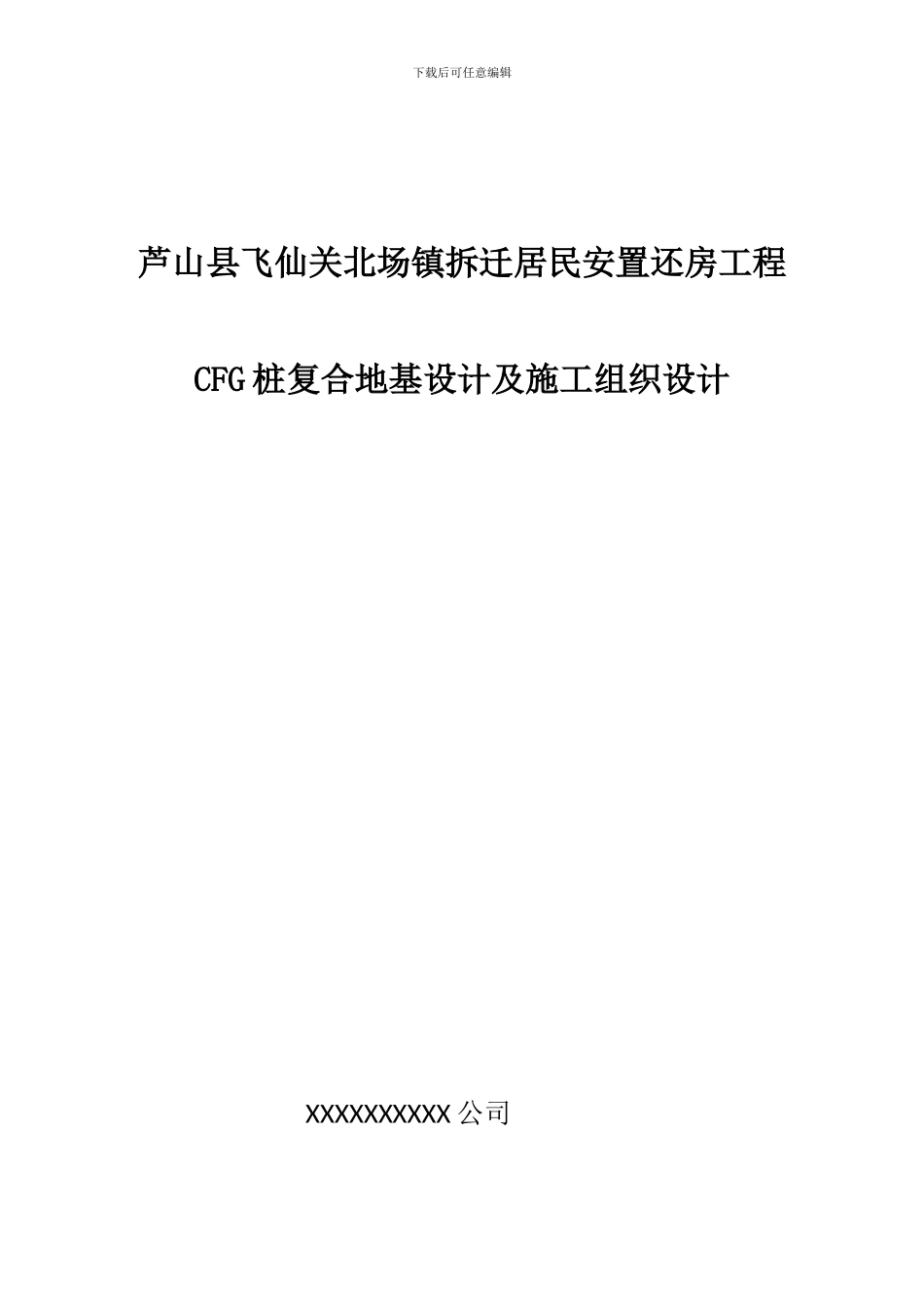

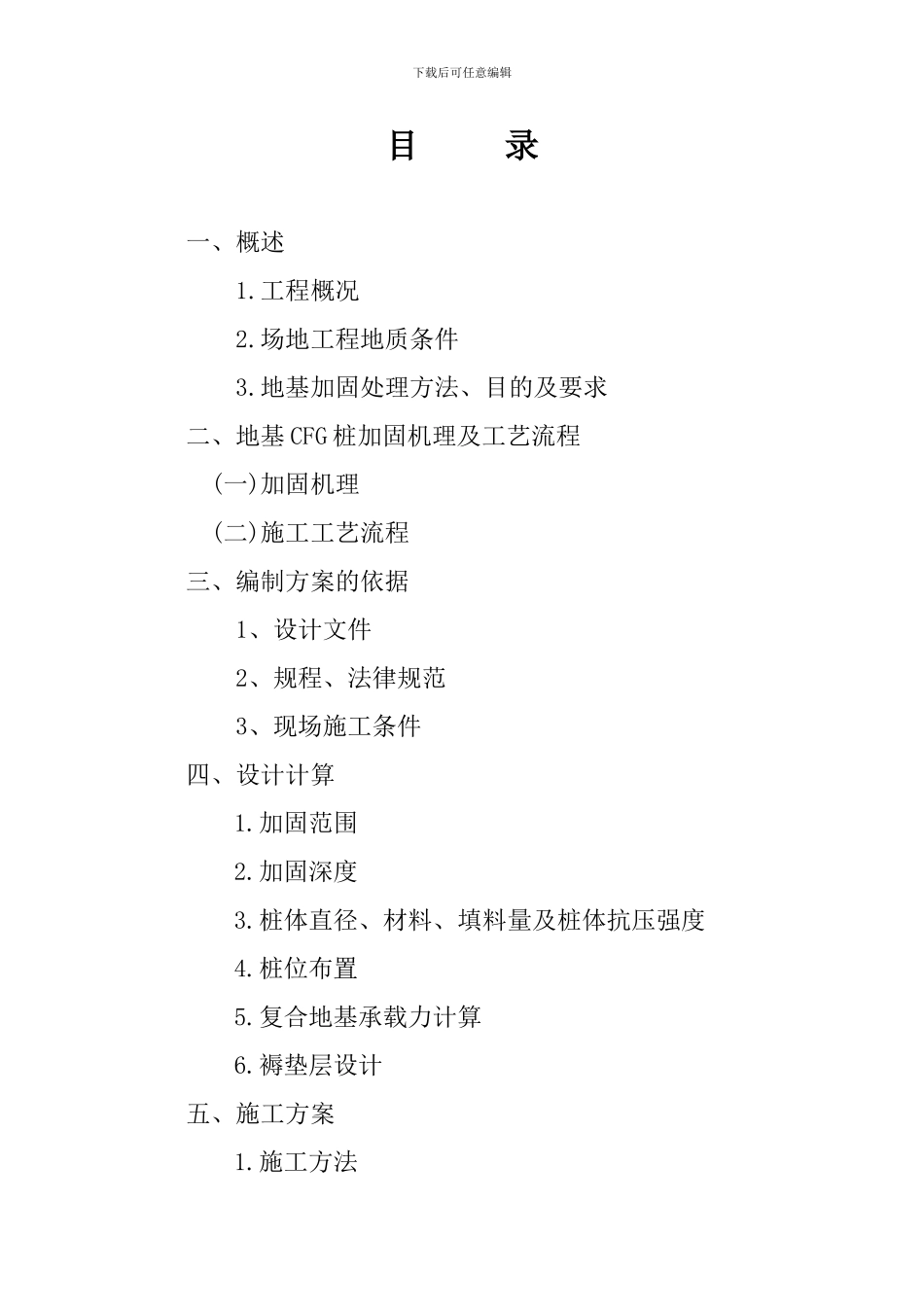

下载后可任意编辑芦山县飞仙关北场镇拆迁居民安置还房工程CFG 桩复合地基设计及施工组织设计 XXXXXXXXXX 公司下载后可任意编辑 2024 年 6 月 6 日下载后可任意编辑目 录一、概述1.工程概况2.场地工程地质条件3.地基加固处理方法、目的及要求二、地基 CFG 桩加固机理及工艺流程(一)加固机理(二)施工工艺流程三、编制方案的依据1、设计文件2、规程、法律规范3、现场施工条件四、设计计算1.加固范围2.加固深度3.桩体直径、材料、填料量及桩体抗压强度4.桩位布置5.复合地基承载力计算6.褥垫层设计五、施工方案1.施工方法下载后可任意编辑2.施工机具、设备配置3.劳动力配备4.施工用水、用电来源六、施工组织保证体系1.组织机构2.主要施工人员配备七、施工进度安排1.工期2.保证工期的措施八、质量保证体系1.质量等级2.保证措施及体系九、安全保证措施十、文明施工措施下载后可任意编辑一、概述 1.工程概况由于 2013 年 4 月 20 日雅安庐山发生 7.0 级地震使该县受灾严重。很多村民房屋严重受损。此项目为灾后重建项目。该拟建项目位于芦山县飞仙关镇政府办公楼对面，靠近省道 210 线。设计安置房为 3 层结构，拟建物为 7 栋。1#楼±0.00=641.95、2#楼±0.00=641.23、3#楼±0.00=640.77 、 4# 楼 ±0.00=640.30 、 5# 楼 ±0.00=639.15 、 6# 楼±0.00=640.20、7#楼±0.00=639.70，设计采纳柱下独立基础，每栋楼的基础底标高不一致。由于基础坑开挖后发现基底下软塑状粉质粘土承载力不能达到设计要求，因此应建设单位及设计单位要求，对本工程 7 栋楼进行地基处理设计。据地勘报告反应，基坑开挖至设计基底标高后，地基主要受力层深度范围内主要分布为可塑状粉质粘土层及软塑状粉质粘土层，可塑状粉质粘土层厚度较小，而软塑状粉质粘土层承载力及变形不能满足设计要求。因此对该地基采纳 CFG 桩法进行复合地基处理，进而满足基底承载力要求。设计要求处理后复合地基承载力特征值 fspk≥160kPa 且复合土层压缩模量不小于 10Mpa。2、场地工程地质条件2.1 场地位置及地形地貌拟建场地位于雅安市芦山县飞仙关镇政府办公大楼对面。在省道 210 线旁，交通较为便利。芦山县境地势由西北向东南倾斜，最高的北端大雪峰海拔 5364米，最低的南端熊河坝海拔 621 米。南北两极相差 4743 米。芦山地处邛崃山脉中南段支脉地带。境内有高山、中山、低山、河谷台地。2.2 场地地层岩性经钻探揭露深度内，场地内地层从...
