金地西沣路1号地回迁安置项目施工现场临时用电组织设计

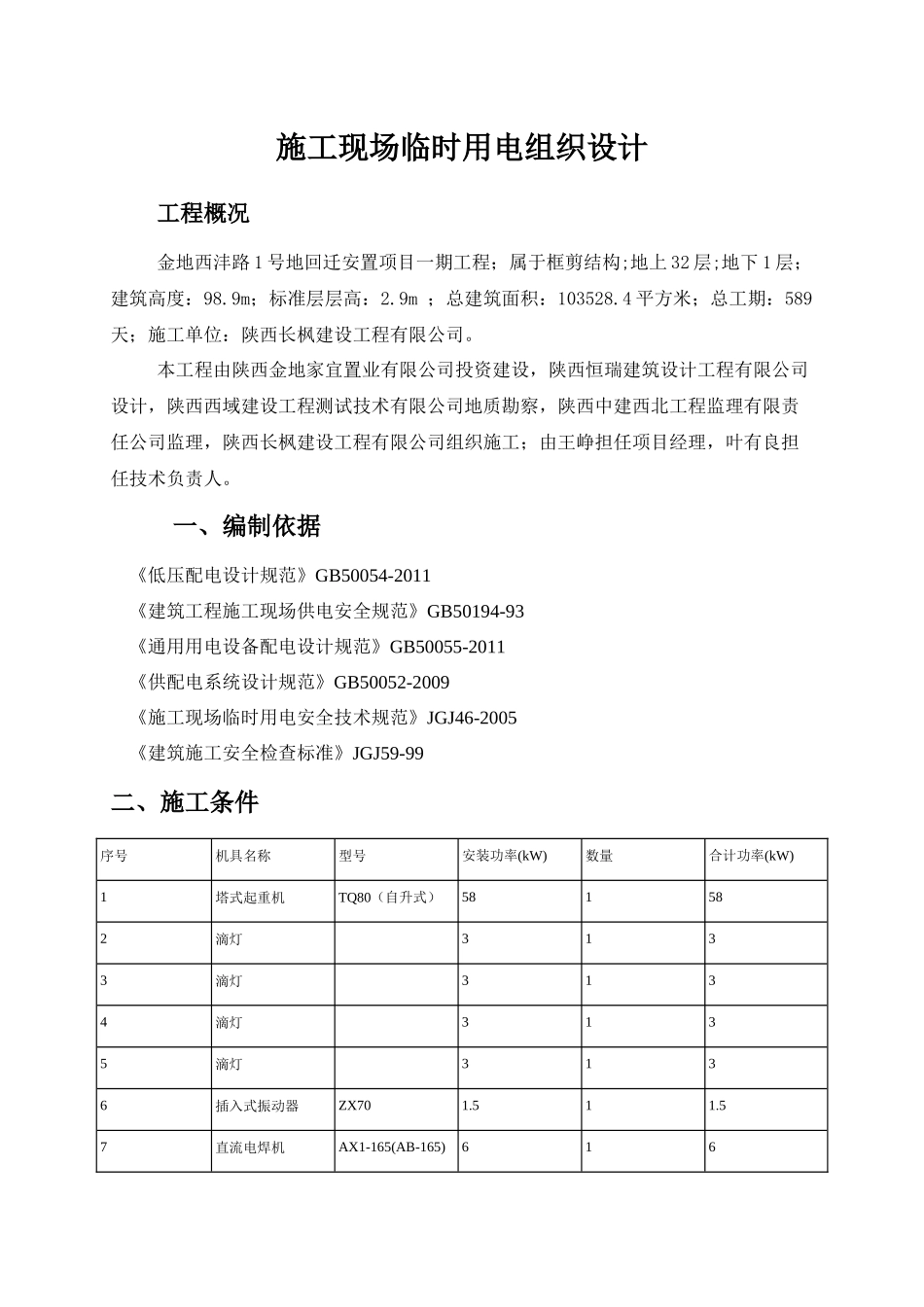

施工现场临时用电组织设计工程概况金地西沣路 1 号地回迁安置项目一期工程；属于框剪结构;地上 32 层;地下 1 层；建筑高度：98.9m；标准层层高：2.9m ；总建筑面积：103528.4 平方米；总工期：589天；施工单位：陕西长枫建设工程有限公司。本工程由陕西金地家宜置业有限公司投资建设，陕西恒瑞建筑设计工程有限公司设计，陕西西域建设工程测试技术有限公司地质勘察，陕西中建西北工程监理有限责任公司监理，陕西长枫建设工程有限公司组织施工；由王峥担任项目经理，叶有良担任技术负责人。一、编制依据 《低压配电设计规范》GB50054-2011 《建筑工程施工现场供电安全规范》GB50194-93 《通用用电设备配电设计规范》GB50055-2011 《供配电系统设计规范》GB50052-2009 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工安全检查标准》JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ80（自升式）581582滴灯3133滴灯3134滴灯3135滴灯3136插入式振动器ZX701.511.57直流电焊机AX1-165(AB-165)6168灰浆搅拌机UJ3253139木工圆锯MJ10431310滴灯31311滴灯31312碘钨灯11113碘钨灯11114施工电梯SCD200/200T2012015钢筋调直机GT4/1441416钢筋切断机QJ40-15.515.517钢筋弯曲机GW4031318直流电焊机AX1-165(AB-165)61619滴灯31320滴灯31321碘钨灯11122碘钨灯11123钢筋弯曲机GW4031324插入式振动器ZX701.511.525插入式振动器ZX701.511.526插入式振动器ZX701.511.527插入式振动器ZX701.511.528木工圆锯MJ10431329套丝切管机TQ-311130滴灯31331滴灯31332碘钨灯11133碘钨灯11134施工电梯SCD200/200T2012035插入式振动器ZX701.511.536插入式振动器ZX701.511.537直流电焊机AX1-165(AB-165)61638地面磨光机DM-600.410.439滴灯31340滴灯31341碘钨灯11142碘钨灯111三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用 380V 低压供电，设一配电总箱，内有计量设备，采用 TN-S 系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻 R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将 Jc=40%统一换算到...
