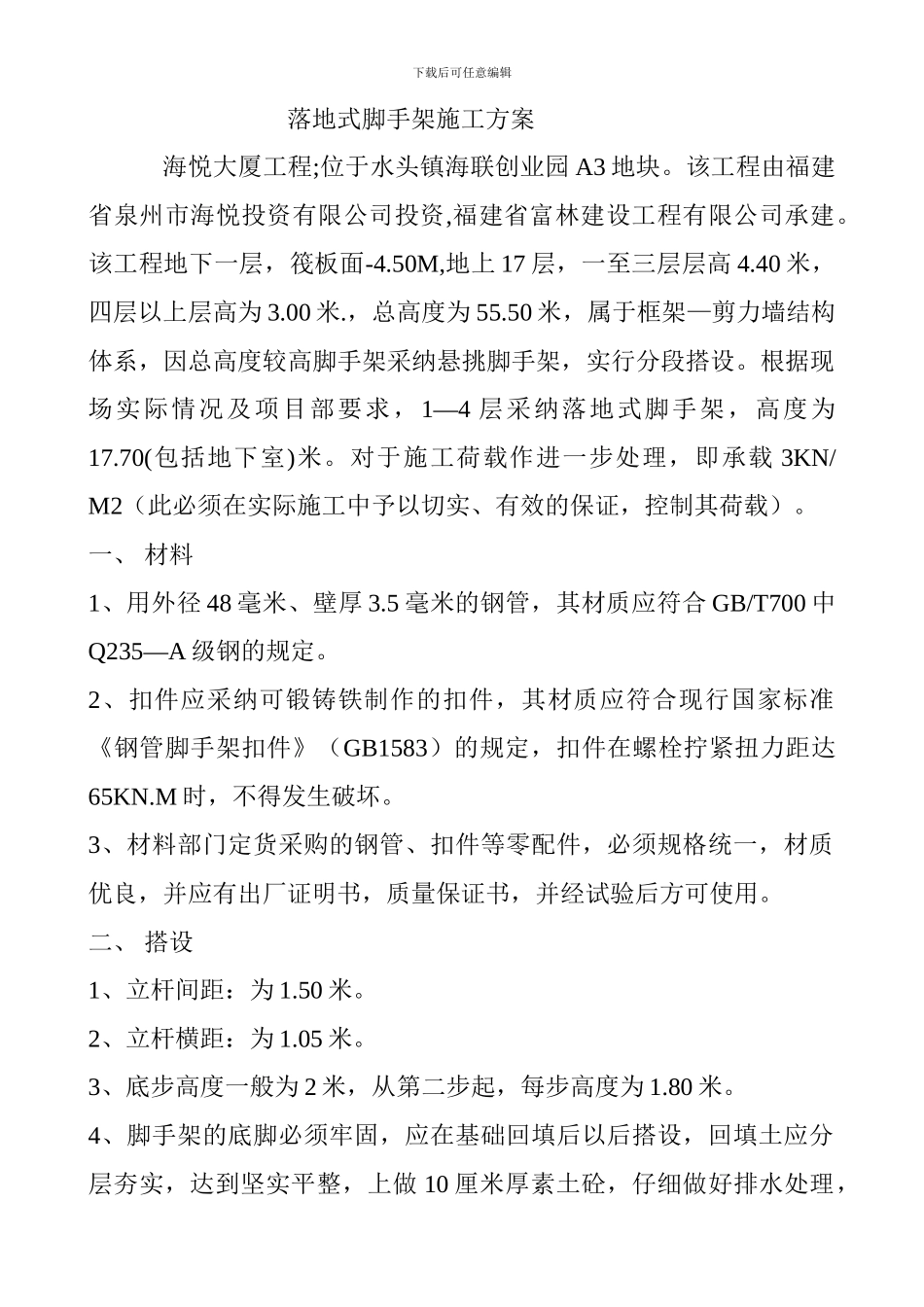

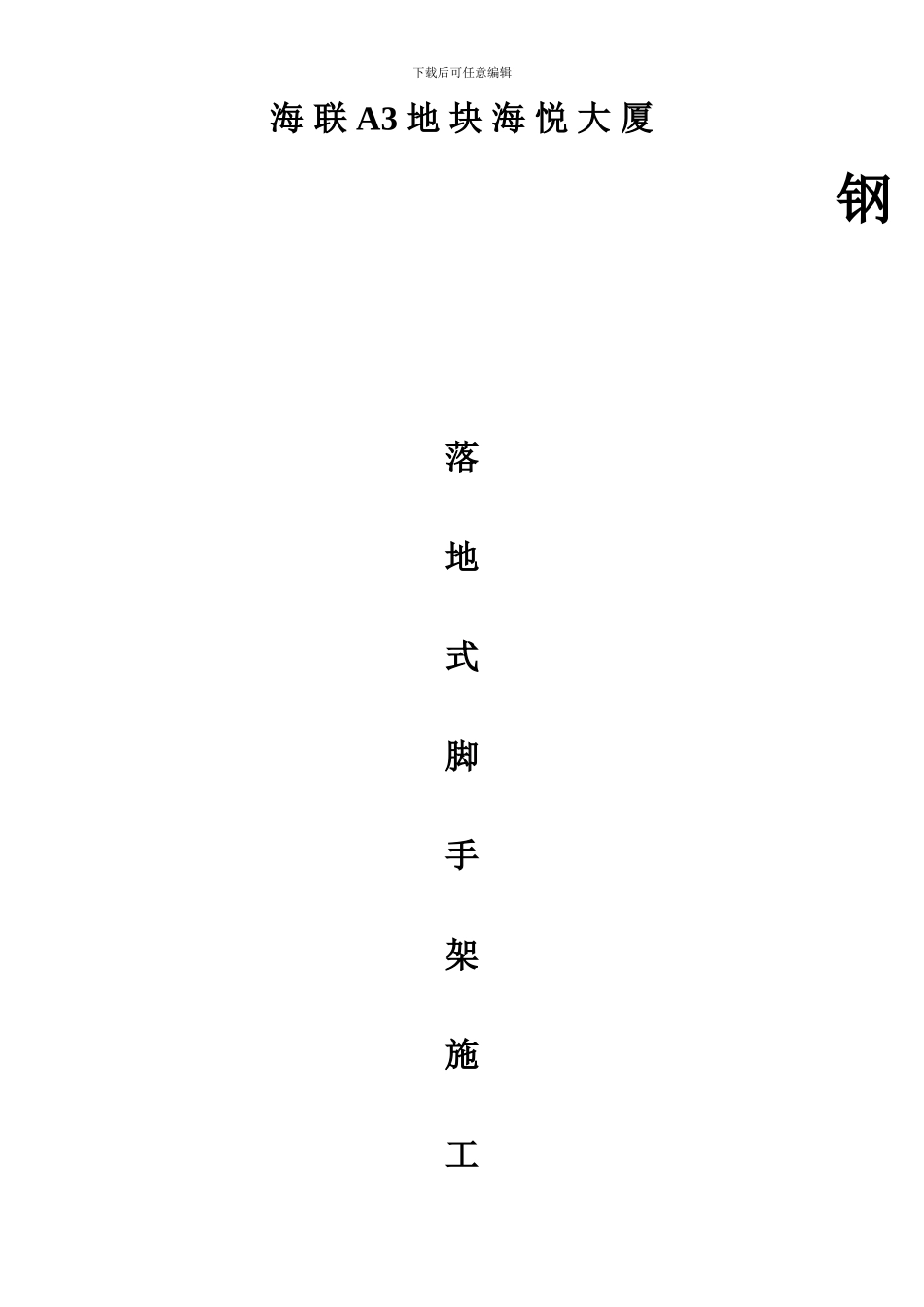

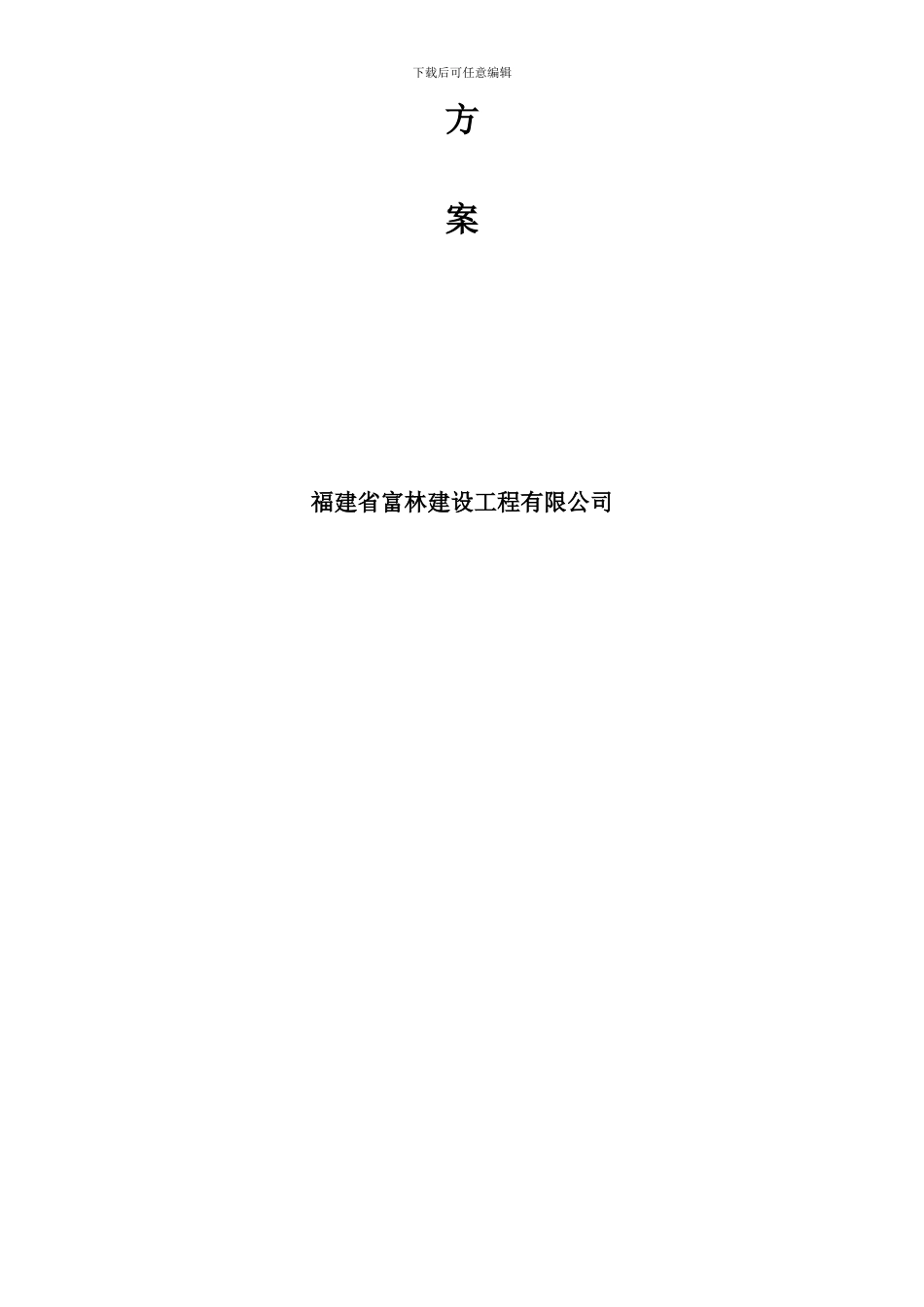

下载后可任意编辑海 联 A3 地 块 海 悦 大 厦钢落地式脚手架施工下载后可任意编辑方案福建省富林建设工程有限公司下载后可任意编辑落地式脚手架施工方案海悦大厦工程;位于水头镇海联创业园 A3 地块。该工程由福建省泉州市海悦投资有限公司投资,福建省富林建设工程有限公司承建。该工程地下一层，筏板面-4.50M,地上 17 层，一至三层层高 4.40 米，四层以上层高为 3.00 米.，总高度为 55.50 米，属于框架—剪力墙结构体系，因总高度较高脚手架采纳悬挑脚手架，实行分段搭设。根据现场实际情况及项目部要求，1—4 层采纳落地式脚手架，高度为17.70(包括地下室)米。对于施工荷载作进一步处理，即承载 3KN/M2（此必须在实际施工中予以切实、有效的保证，控制其荷载）。一、 材料1、用外径 48 毫米、壁厚 3.5 毫米的钢管，其材质应符合 GB/T700 中Q235—A 级钢的规定。2、扣件应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB1583）的规定，扣件在螺栓拧紧扭力距达65KN.M 时，不得发生破坏。3、材料部门定货采购的钢管、扣件等零配件，必须规格统一，材质优良，并应有出厂证明书，质量保证书，并经试验后方可使用。二、 搭设1、立杆间距：为 1.50 米。2、立杆横距：为 1.05 米。3、底步高度一般为 2 米，从第二步起，每步高度为 1.80 米。4、脚手架的底脚必须牢固，应在基础回填后以后搭设，回填土应分层夯实，达到坚实平整，上做 10 厘米厚素土砼，仔细做好排水处理，下载后可任意编辑在素砼表面上按纵向力杆方向设通长木板，再在其上（每根立杆下）垫 20*25 的铁片。5、扣件脚手架的底步立杆应采纳不同长度的钢管参差布置，使相邻两根立杆上部接头相互错开，不在同一平面上，以保证脚手架的整体性。底部都采纳牵杠、横楞相互连接。6、脚手架搭设顺序；摆放扫地杆→逐根树立杆与扫地杆扣件紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步小横杆并与立杆扣紧→装第一步大横杆→装第二步小横杆→装第二步大横杆→加设临时斜撑杆，上端与第二步小横杆扣紧（在装设连墙杆后拆除）→装第三、第四小横杆和大横杆→装连墙杆→接立杆→加设剪力撑→铺脚手板→绑防护栏杆及挡脚板，并挂立网防护。7、纵向水平杆的搭设（1）纵向水平杆设置在立杆内侧，其长度不宜小于 3 跨。（2）纵向水平杆连接宜采纳对接扣件连接，对接扣件应交错布置，两根相临纵向水平杆的接头不宜设置在同步或同跨内...
