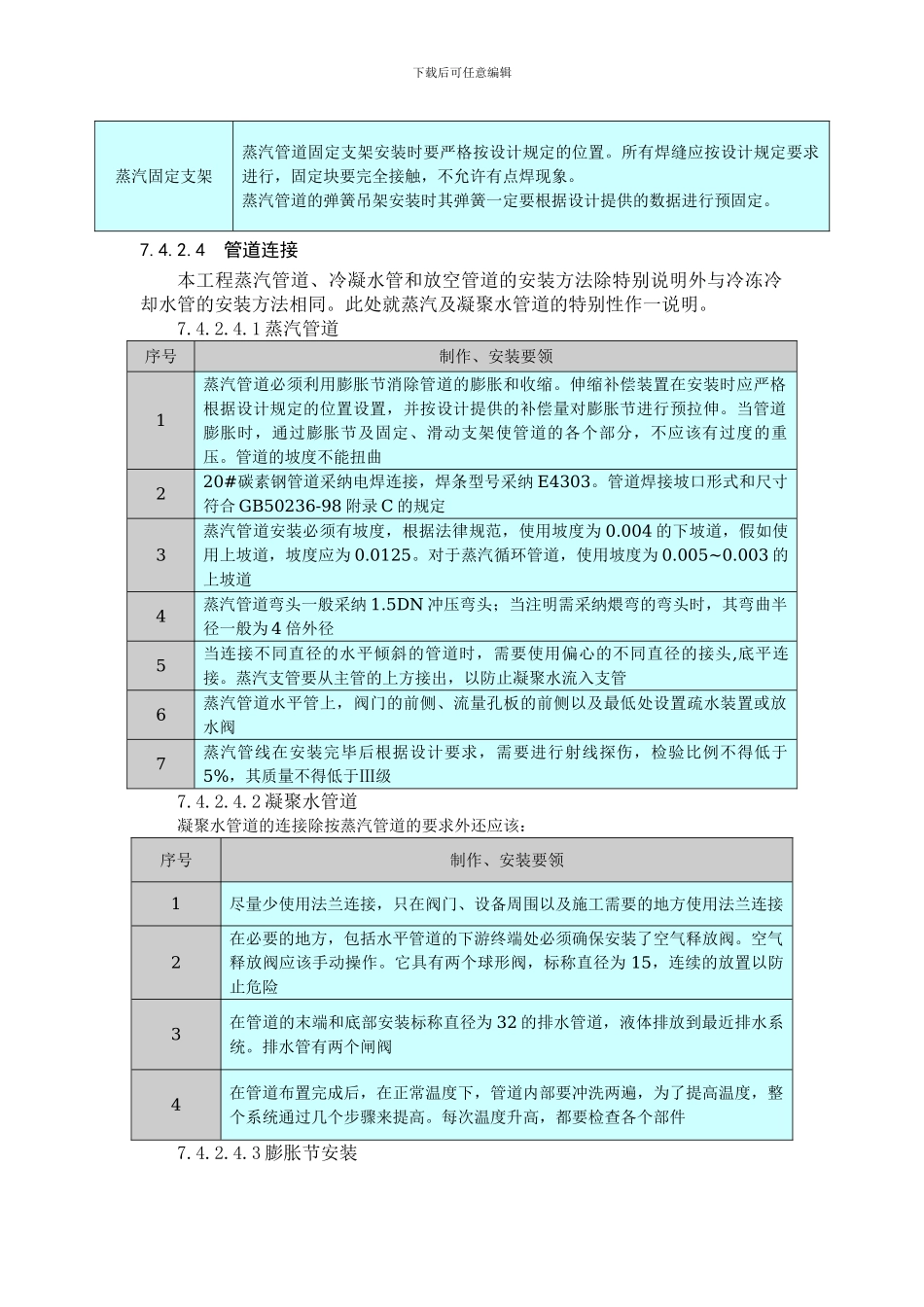

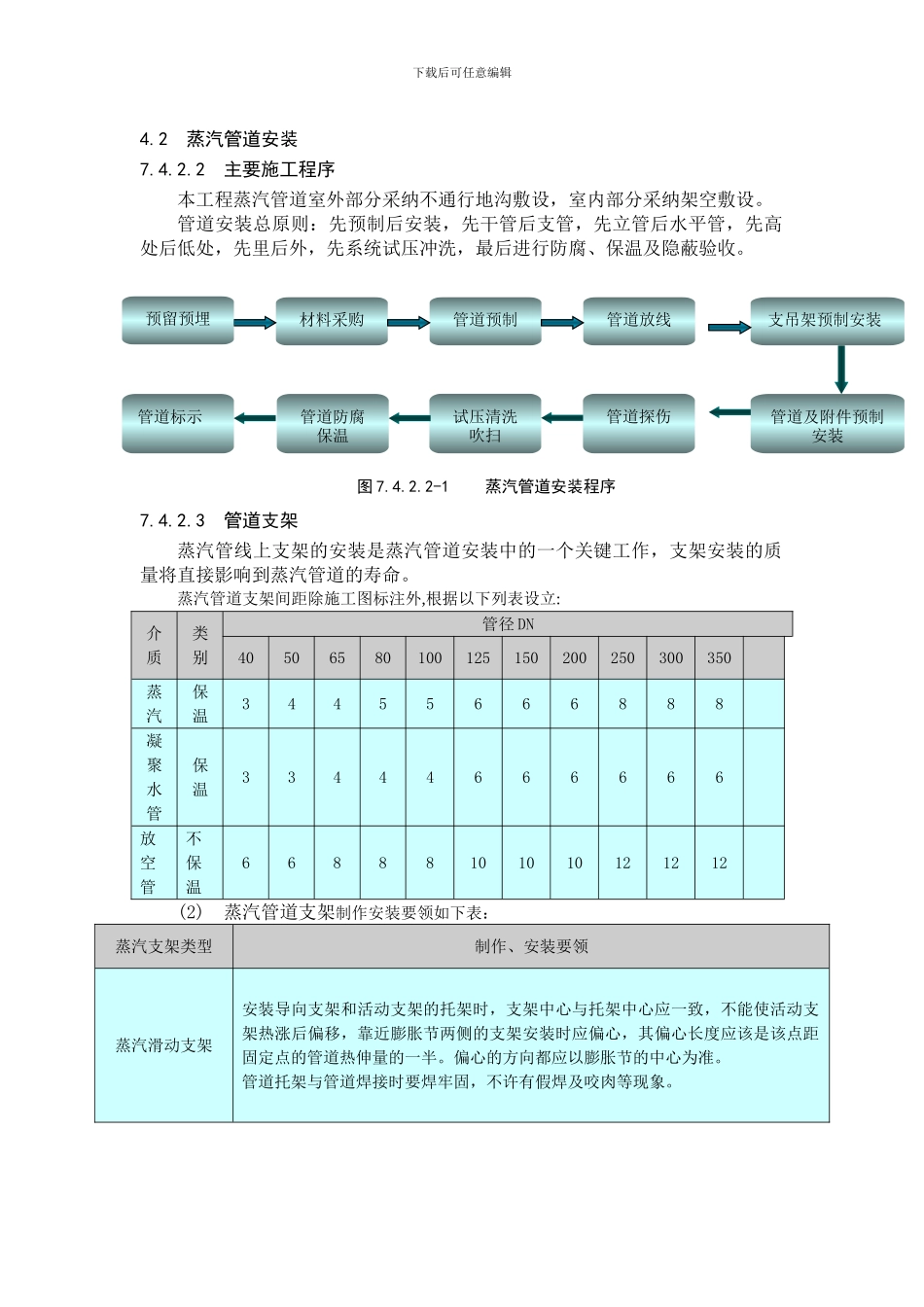

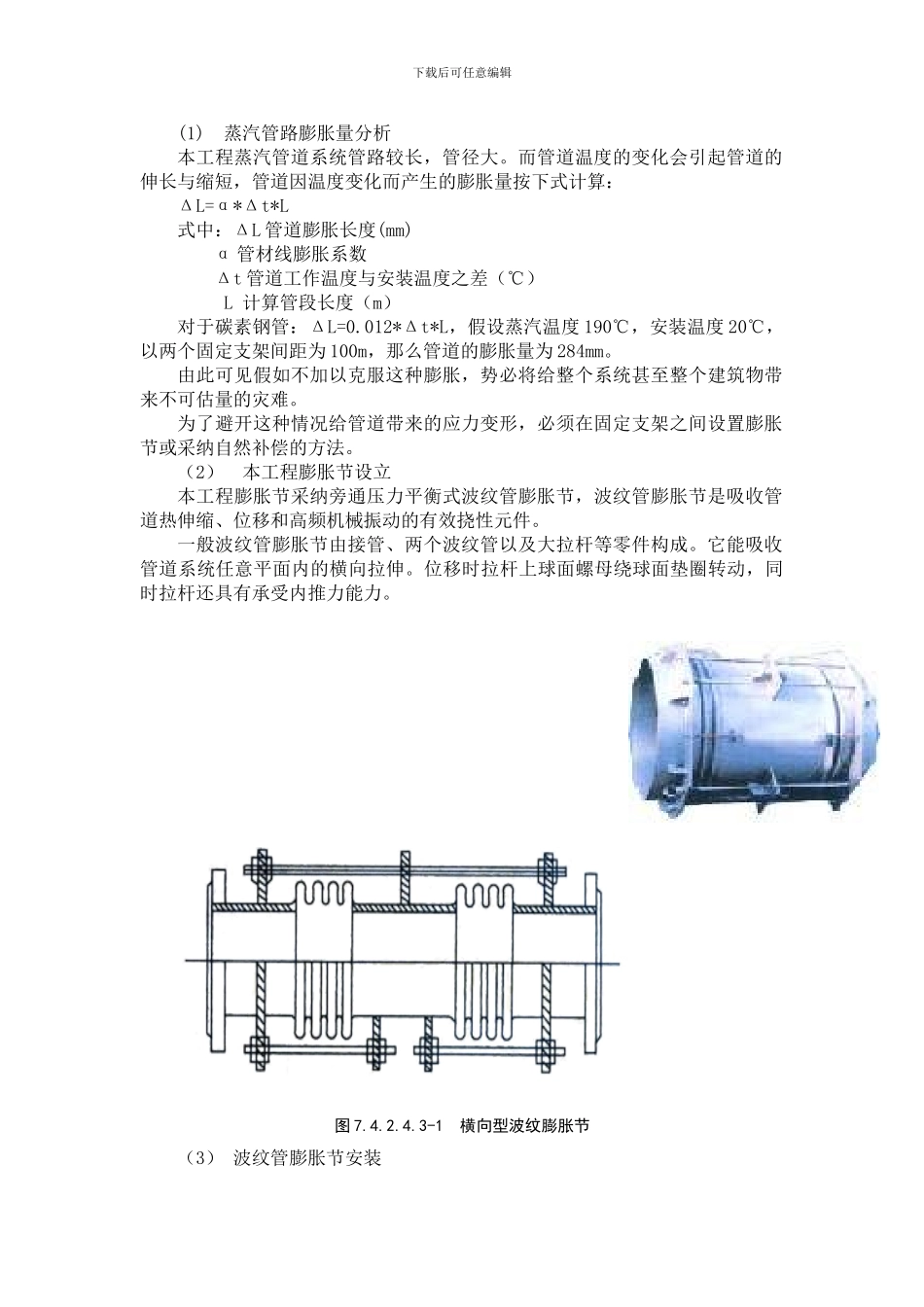

下载后可任意编辑4.2 蒸汽管道安装7.4.2.2 主要施工程序本工程蒸汽管道室外部分采纳不通行地沟敷设，室内部分采纳架空敷设。管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先系统试压冲洗，最后进行防腐、保温及隐蔽验收。7.4.2.3 管道支架蒸汽管线上支架的安装是蒸汽管道安装中的一个关键工作，支架安装的质量将直接影响到蒸汽管道的寿命。蒸汽管道支架间距除施工图标注外,根据以下列表设立:介质类别管径 DN40506580100125150200250300350蒸汽保温34455666888凝聚水管保温33444666666放空管不保温66888101010121212(2) 蒸汽管道支架制作安装要领如下表：蒸汽支架类型制作、安装要领蒸汽滑动支架安装导向支架和活动支架的托架时，支架中心与托架中心应一致，不能使活动支架热涨后偏移，靠近膨胀节两侧的支架安装时应偏心，其偏心长度应该是该点距固定点的管道热伸量的一半。偏心的方向都应以膨胀节的中心为准。管道托架与管道焊接时要焊牢固，不许有假焊及咬肉等现象。材料采购管道预制管道放线管道探伤试压清洗吹扫管道防腐保温管道标示图 7.4.2.2-1 蒸汽管道安装程序支吊架预制安装管道及附件预制安装预留预埋下载后可任意编辑蒸汽固定支架蒸汽管道固定支架安装时要严格按设计规定的位置。所有焊缝应按设计规定要求进行，固定块要完全接触，不允许有点焊现象。蒸汽管道的弹簧吊架安装时其弹簧一定要根据设计提供的数据进行预固定。7.4.2.4 管道连接本工程蒸汽管道、冷凝水管和放空管道的安装方法除特别说明外与冷冻冷却水管的安装方法相同。此处就蒸汽及凝聚水管道的特别性作一说明。7.4.2.4.1 蒸汽管道序号制作、安装要领1蒸汽管道必须利用膨胀节消除管道的膨胀和收缩。伸缩补偿装置在安装时应严格根据设计规定的位置设置，并按设计提供的补偿量对膨胀节进行预拉伸。当管道膨胀时，通过膨胀节及固定、滑动支架使管道的各个部分，不应该有过度的重压。管道的坡度不能扭曲220#碳素钢管道采纳电焊连接，焊条型号采纳 E4303。管道焊接坡口形式和尺寸符合 GB50236-98 附录 C 的规定3蒸汽管道安装必须有坡度，根据法律规范，使用坡度为 0.004 的下坡道，假如使用上坡道，坡度应为 0.0125。对于蒸汽循环管道，使用坡度为 0.005~0.003 的上坡道4蒸汽管道弯头一般采纳 1.5DN 冲压弯头；当注明需采纳煨弯的弯头时，其弯曲半径一般为 4 倍外径5当连接不同直径的水平倾斜的管道时，需要使用...
