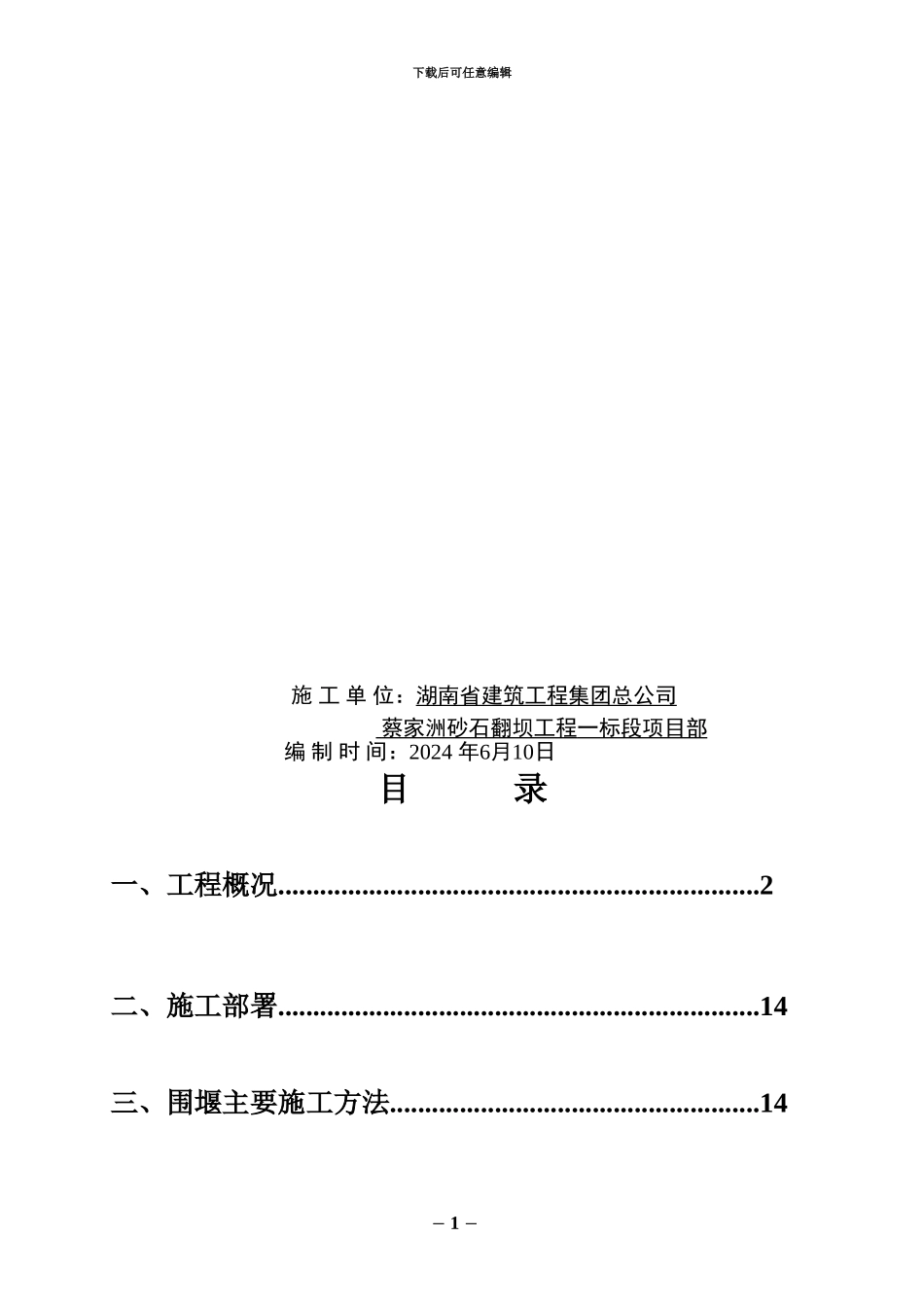

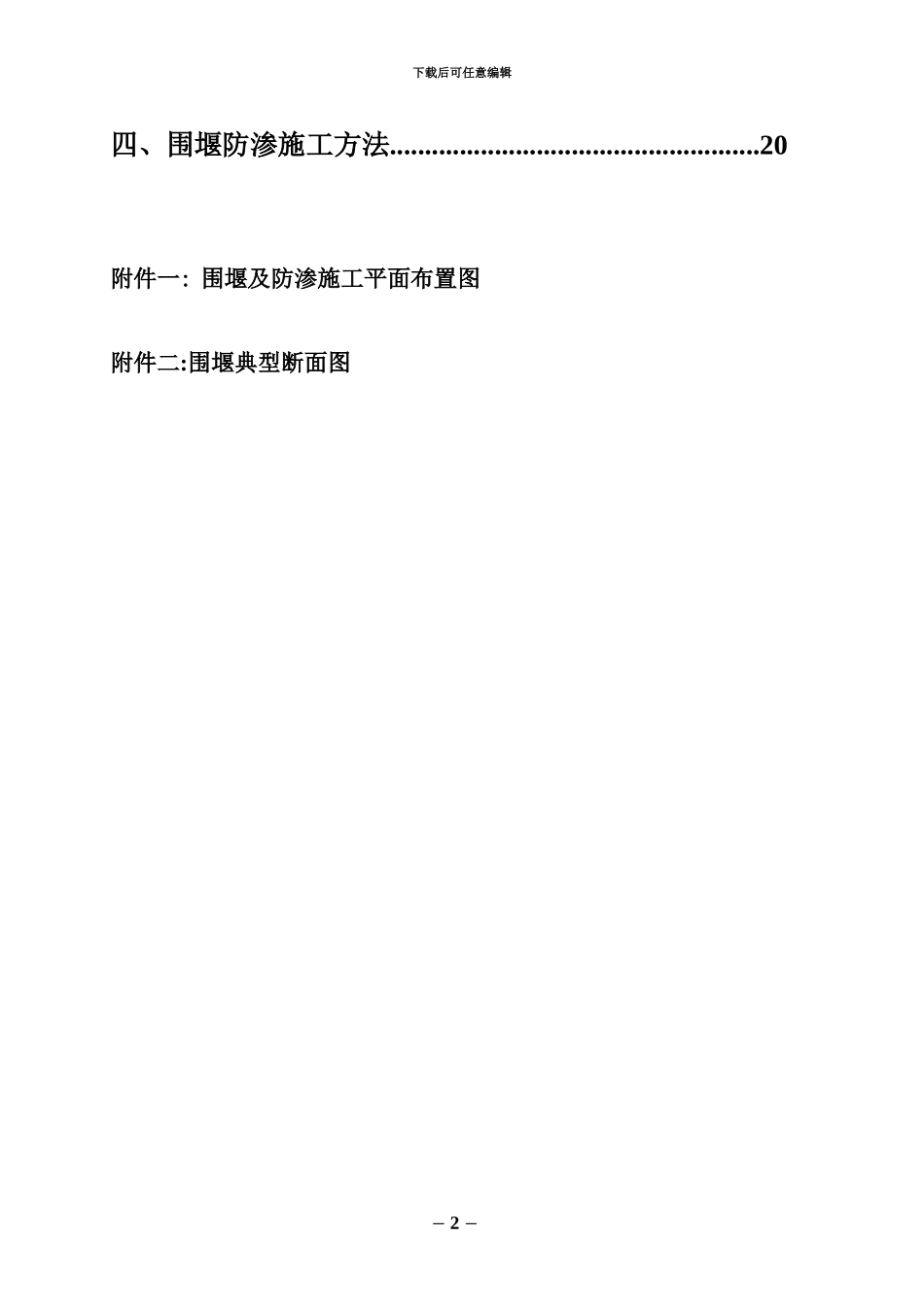

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】湘江蔡家洲砂石翻坝工程土建施工一标段围堰及围堰防渗注浆施工专项施工方案下载后可任意编辑施 工 单 位：湖南省建筑工程集团总公司 蔡家洲砂石翻坝工程 一标段项目部 编 制 时 间：2024 年6月10日目 录一、工程概况.....................................................................2二、施工部署.....................................................................14三、围堰主要施工方法.....................................................14－ 1 －下载后可任意编辑四、围堰防渗施工方法.....................................................20附件一: 围堰及防渗施工平面布置图附件二:围堰典型断面图－ 2 －下载后可任意编辑一、 工程概况1.工程简介（一）、地理位置湘江蔡家洲砂石翻坝工程位于湖南省长沙市望城区高塘岭镇湘江蔡家洲河段，湘江长沙综合枢纽工程所在坝轴线上游 1.5km、下游 2.5km 范围内。工程所在位置位于蔡家洲中部的分汊河段，河宽约 1500m，河道微弯，河段沙洲绵延达 10 公里。本工程上游出口码头位于坝轴线上游 250~1100m范围。连接上下游码头的皮带机系统跨湘江长沙综合枢纽坝轴线。工程所在位置上距长沙市霞凝港约 12.5km，下距望城区铜官渡口约 9km，交通十分便利，湘江长沙综合枢纽坝顶公路桥宽 27.0m 跨越湘江两岸，左岸以平交型式接已建成的高乔大道(施工中,尚未通车,只供人行通过)，右岸接右岸进场公路起于大坝右侧，至桥驿镇与长沙至湘阴公路相接。（二）、工程建设规模湘江蔡家洲砂石翻坝工程设计年过坝运量 3600 万吨，上游出口新建 8个泊位，下游进口新建 12 个泊位，中间采纳 4 条皮带线运输。设计代表船型为 500t 级和 2000t 级。并建设相应的筒仓、道路、房屋等生产、辅助生产建筑，配备相应的装卸、运输机械设备和供水、供电等设施。（三）、围堰及围堰防渗注浆施工的必要性1）上游直立式泊位水工结构含重力式靠船墩基础(PHC 桩)、靠船墩墩身、砼栈桥、系船柱及其埋件等。2）目前正处于湘江主汛期，水位变化涨落不定，根据历年汛期洪水水位的统计数据表明，施工期正常年份平均水位变化区间为 28.18m～32.64（上游频率 50%）。3）设计靠船墩基础(PHC 桩)顶面标高 26.0m，桩顶承台混凝土顶面标高 28.0m，混凝土栈桥基础顶面标高 ...
