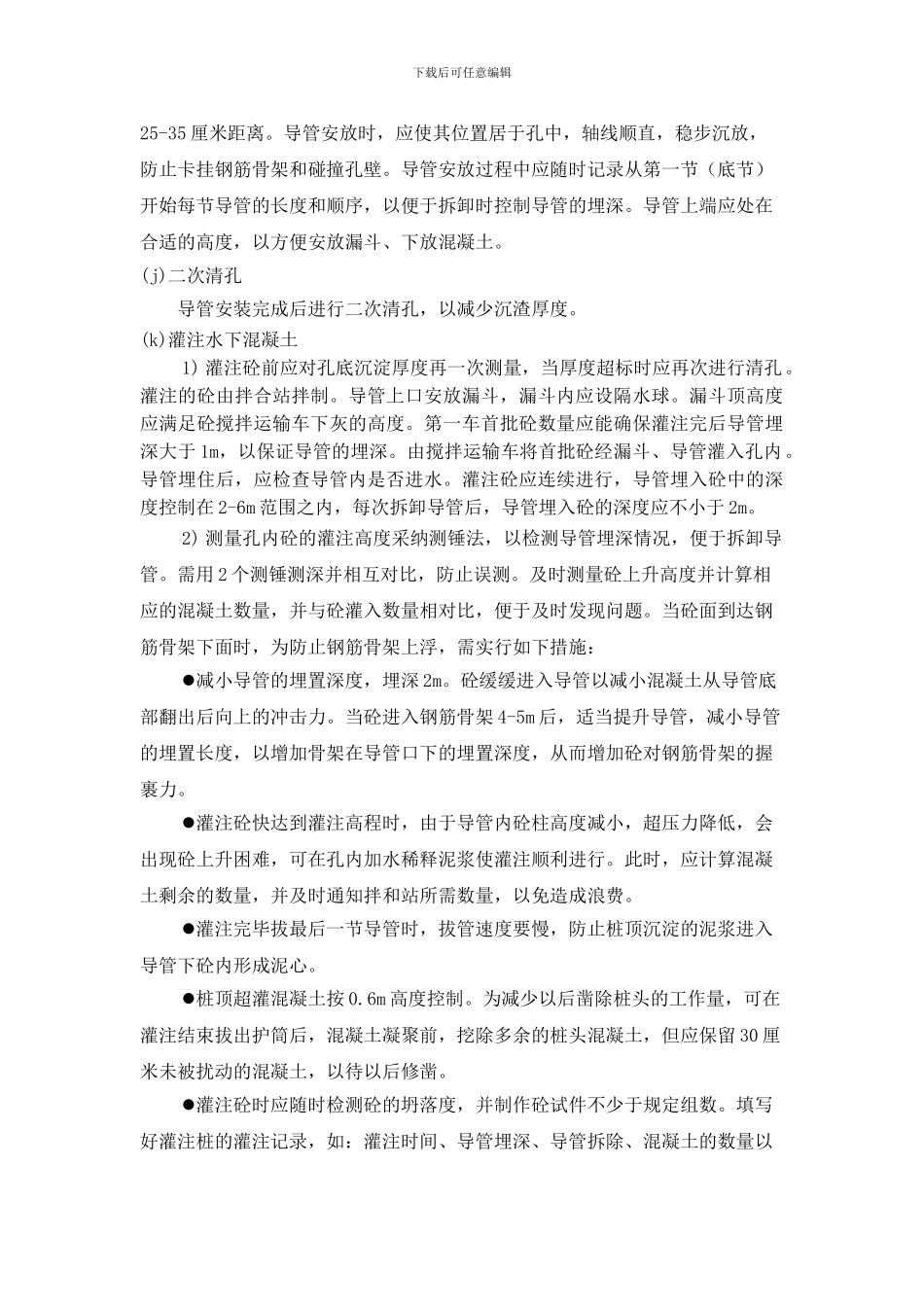

下载后可任意编辑装配式连续结构空心板桥施工方案设计一、工程概况该桥采纳 5×16 米钢筋混凝土空心板，全桥长 84.08 米。柱式桥墩。桥面宽度为 9m，桥面系布置为：0.25m（栏杆）+0.75m（人行道）+7.00m（行车道）+0.75m（人行道）+0.25m（栏杆）。该桥为五跨混凝土简支板结构，桥面连续，与路线前进方向交角为 90 度。桥墩采纳柱式桥墩、桩基础。行车道面铺设 13cmC30 防水混凝土和 8cm 沥青混凝土铺装层，人行道铺设 2cm水泥砂浆。二、编制依据《公路工程技术标准》 JTGB01-2024《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》 JTG_D62-2024 《公路桥涵施工技术法律规范》 JTG_TF50-2024《公路工程抗震设计细则》 JTG/T B02-01---2024《公路桥涵通用法律规范》 JTG06----2024《公路桥涵地基与基础设计法律规范》 JTG D63---2024三、桥梁主要部位施工工艺、施工方案1．基础工程施工（钻孔灌注桩施工）桩基础采纳钻孔灌注桩，桩径为 φ1.2m、φ1.5m。钻孔采纳回旋钻机或冲击钻机进行。（详见桥梁钻孔桩施工工艺）1.1 场地及桩位清除桩位及操作区内的障碍物并整平场地，堆填钻机施工平台。根据桩基施工顺序，精确放出桩位中心点，并保护好桩位和护桩，填写施工放样记录表，并由专人复核。合格后，请测量监理工程师复测。（a）护筒1) 护筒的制作，采纳圆形钢护筒，护筒内径比桩径大 20~40 厘米，护筒加工数量按钻机数的 2-3 倍准备。2) 护筒的埋设，护筒中心与桩位中心对应，其偏差不得大于 5 厘米，保持护筒的垂直度，倾斜度在 0.5%之内。3) 护筒埋置完后，其外侧周围应分层回填粘土并夯实，以防止孔口塌孔或反串漏浆。下载后可任意编辑（b）钻机和钻孔方式的选择1) 根据沿线工程地质情况，本合同段钻机采纳回旋钻机或冲击钻。2) 钻机就位：钻机就位时应实行相应的措施，确保钻进过程中钻机不产生位移，钻进中不出现沉陷。钻架上的起吊中心、护筒中心、钻具中心应在同一铅垂线上，确保钻孔桩的倾斜度控制在 0.5%之内。（c）泥浆泥浆池应设沉淀池和储浆池，沉淀池与储浆池分开，中间相通。泥浆由水、粘土（或膨润土）和添加剂按适当配合比配制而成。泥浆的调制：在现场直接调制。泥浆的性能与指标满足法律规范要求。（d）导管选用无缝钢管导管，导管形式为丝扣连接和卡口连接。φ1.2m 桩采纳内径为 250㎜导管；φ1.5m 桩采纳内径为 300㎜导管。导管使用前应先做水密试验，水压应不小于法律规范要求。（e...
