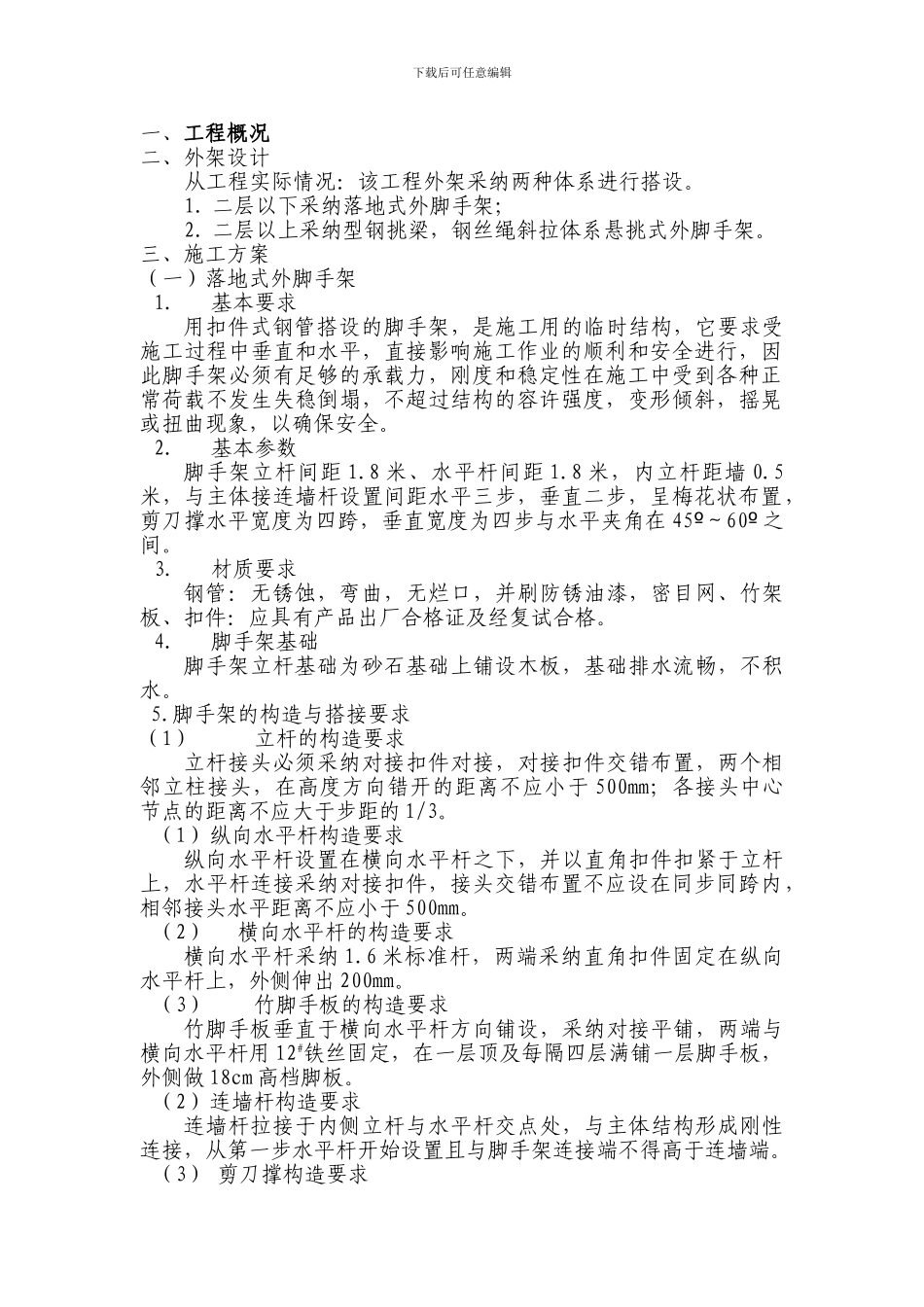

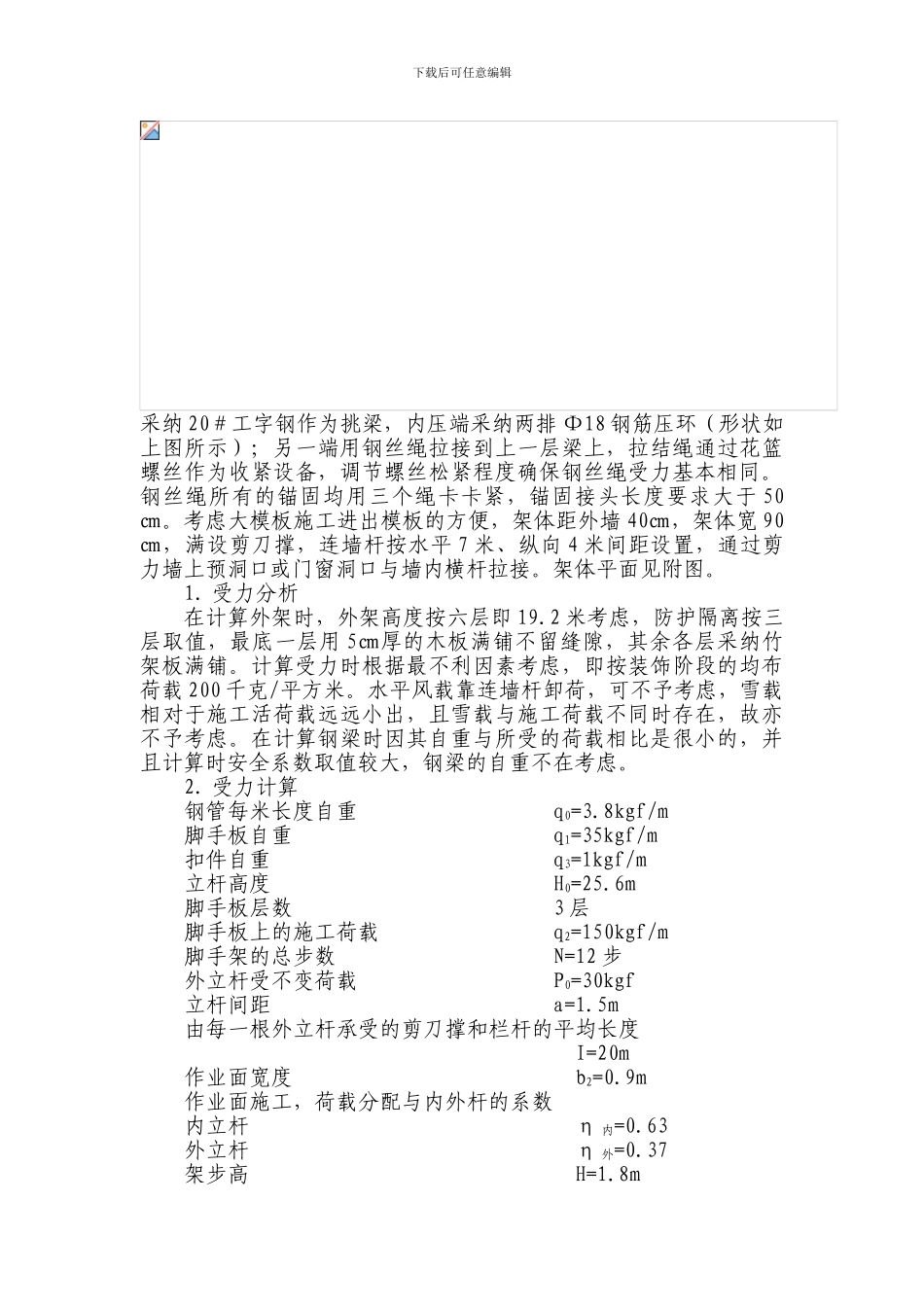

下载后可任意编辑一、工程概况二、外架设计从工程实际情况：该工程外架采纳两种体系进行搭设。1. 二层以下采纳落地式外脚手架；2. 二层以上采纳型钢挑梁，钢丝绳斜拉体系悬挑式外脚手架。三、施工方案（一）落地式外脚手架1.基本要求用扣件式钢管搭设的脚手架，是施工用的临时结构，它要求受施工过程中垂直和水平，直接影响施工作业的顺利和安全进行，因此脚手架必须有足够的承载力，刚度和稳定性在施工中受到各种正常荷载不发生失稳倒塌，不超过结构的容许强度，变形倾斜，摇晃或扭曲现象，以确保安全。2.基本参数脚手架立杆间距 1.8 米、水平杆间距 1.8 米，内立杆距墙 0.5米，与主体接连墙杆设置间距水平三步，垂直二步，呈梅花状布置，剪刀撑水平宽度为四跨，垂直宽度为四步与水平夹角在 45º～60º 之间。3.材质要求钢管：无锈蚀，弯曲，无烂口，并刷防锈油漆，密目网、竹架板、扣件：应具有产品出厂合格证及经复试合格。4.脚手架基础脚手架立杆基础为砂石基础上铺设木板，基础排水流畅，不积水。 5.脚手架的构造与搭接要求（1）立杆的构造要求立杆接头必须采纳对接扣件对接，对接扣件交错布置，两个相邻立柱接头，在高度方向错开的距离不应小于 500mm；各接头中心节点的距离不应大于步距的 1/3。（1）纵向水平杆构造要求纵向水平杆设置在横向水平杆之下，并以直角扣件扣紧于立杆上，水平杆连接采纳对接扣件，接头交错布置不应设在同步同跨内，相邻接头水平距离不应小于 500mm。（2）横向水平杆的构造要求横向水平杆采纳 1.6 米标准杆，两端采纳直角扣件固定在纵向水平杆上，外侧伸出 200mm。（3）竹脚手板的构造要求竹脚手板垂直于横向水平杆方向铺设，采纳对接平铺，两端与横向水平杆用 12#铁丝固定，在一层顶及每隔四层满铺一层脚手板，外侧做 18cm 高档脚板。（2）连墙杆构造要求连墙杆拉接于内侧立杆与水平杆交点处，与主体结构形成刚性连接，从第一步水平杆开始设置且与脚手架连接端不得高于连墙端。（3） 剪刀撑构造要求下载后可任意编辑A．剪刀撑设置于脚手架密目网外侧，在立面两端，转角等外均设置一道由底至顶连续设置，中间每道剪刀撑净距不大于 10 米且＞7 根立杆。B．剪刀撑斜杆接头采纳对接扣件连接，与脚手架连接于小横杆上，直角扣件连接，两斜杆交叉点用旋转扣件连接。（4） 之字型斜道构造要求及斜道脚手板构造要求。A． 斜道附着于外架手架设置，杆件与外架独立，斜道宽度 1.8米，坡度采纳 1...
