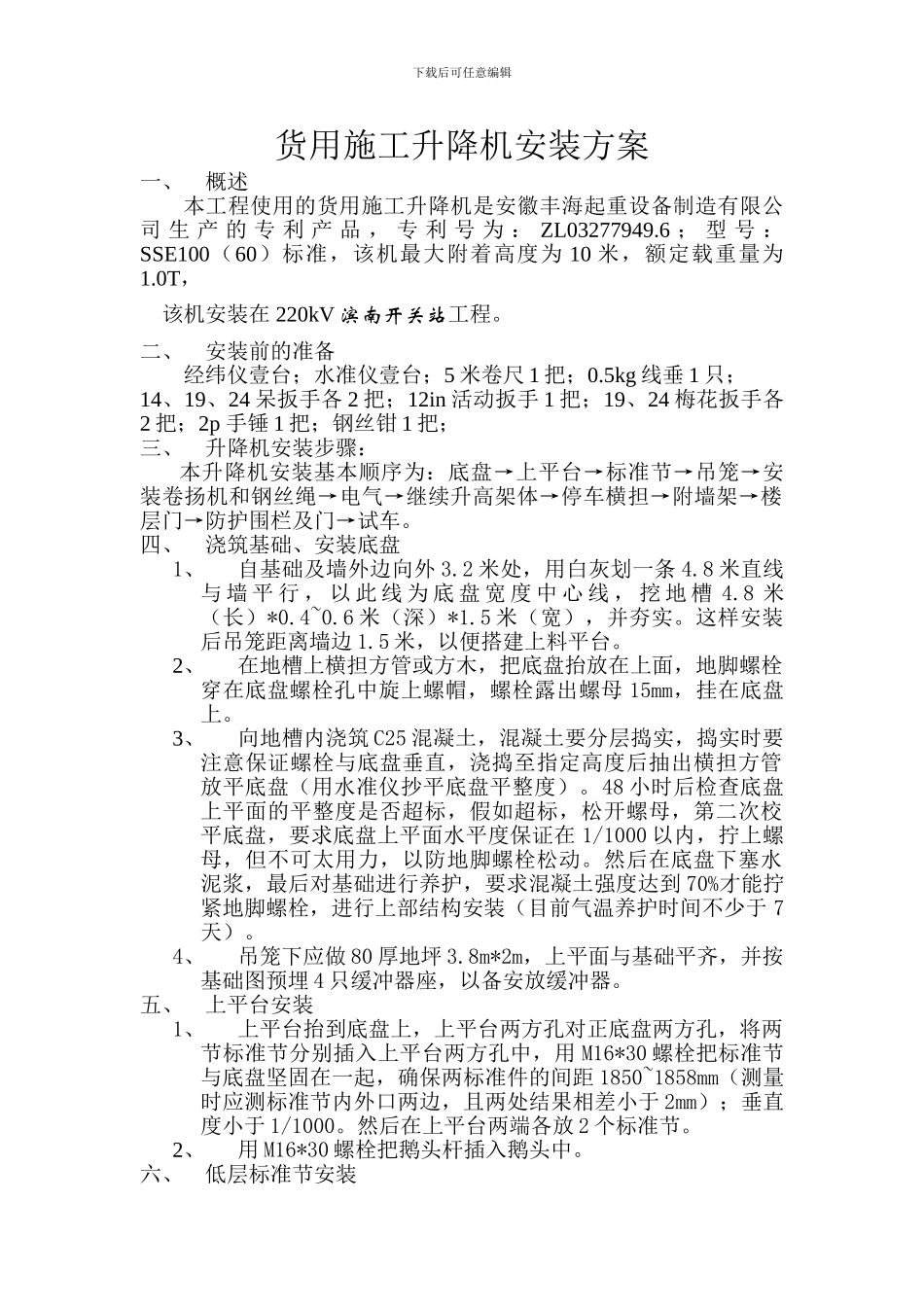

下载后可任意编辑货用施工升降机安装方案一、概述本工程使用的货用施工升降机是安徽丰海起重设备制造有限公司 生 产 的 专 利 产 品 ， 专 利 号 为 ： ZL03277949.6 ； 型 号 ：SSE100（60）标准，该机最大附着高度为 10 米，额定载重量为1.0T， 该机安装在 220kV 滨南开关站工程。二、安装前的准备经纬仪壹台；水准仪壹台；5 米卷尺 1 把；0.5kg 线垂 1 只；14、19、24 呆扳手各 2 把；12in 活动扳手 1 把；19、24 梅花扳手各2 把；2p 手锤 1 把；钢丝钳 1 把；三、升降机安装步骤： 本升降机安装基本顺序为：底盘→上平台→标准节→吊笼→安装卷扬机和钢丝绳→电气→继续升高架体→停车横担→附墙架→楼层门→防护围栏及门→试车。四、浇筑基础、安装底盘1、自基础及墙外边向外 3.2 米处，用白灰划一条 4.8 米直线与 墙 平 行 ， 以 此 线 为 底 盘 宽 度 中 心 线 ， 挖 地 槽 4.8 米（长）*0.4~0.6 米（深）*1.5 米（宽），并夯实。这样安装后吊笼距离墙边 1.5 米，以便搭建上料平台。2、在地槽上横担方管或方木，把底盘抬放在上面，地脚螺栓穿在底盘螺栓孔中旋上螺帽，螺栓露出螺母 15mm，挂在底盘上。3、向地槽内浇筑 C25 混凝土，混凝土要分层捣实，捣实时要注意保证螺栓与底盘垂直，浇捣至指定高度后抽出横担方管放平底盘（用水准仪抄平底盘平整度）。48 小时后检查底盘上平面的平整度是否超标，假如超标，松开螺母，第二次校平底盘，要求底盘上平面水平度保证在 1/1000 以内，拧上螺母，但不可太用力，以防地脚螺栓松动。然后在底盘下塞水泥浆，最后对基础进行养护，要求混凝土强度达到 70%才能拧紧地脚螺栓，进行上部结构安装（目前气温养护时间不少于 7天）。4、吊笼下应做 80 厚地坪 3.8m*2m，上平面与基础平齐，并按基础图预埋 4 只缓冲器座，以备安放缓冲器。五、上平台安装1、上平台抬到底盘上，上平台两方孔对正底盘两方孔，将两节标准节分别插入上平台两方孔中，用 M16*30 螺栓把标准节与底盘坚固在一起，确保两标准件的间距 1850~1858mm（测量时应测标准节内外口两边，且两处结果相差小于 2mm）；垂直度小于 1/1000。然后在上平台两端各放 2 个标准节。2、用 M16*30 螺栓把鹅头杆插入鹅头中。六、低层标准节安装下载后可任意编辑1、分别在已固定底盘的 2 个标准节上口卡上小鹅头，挂上两个 1 吨*3m 手拉葫芦。下面挂钩挂...
