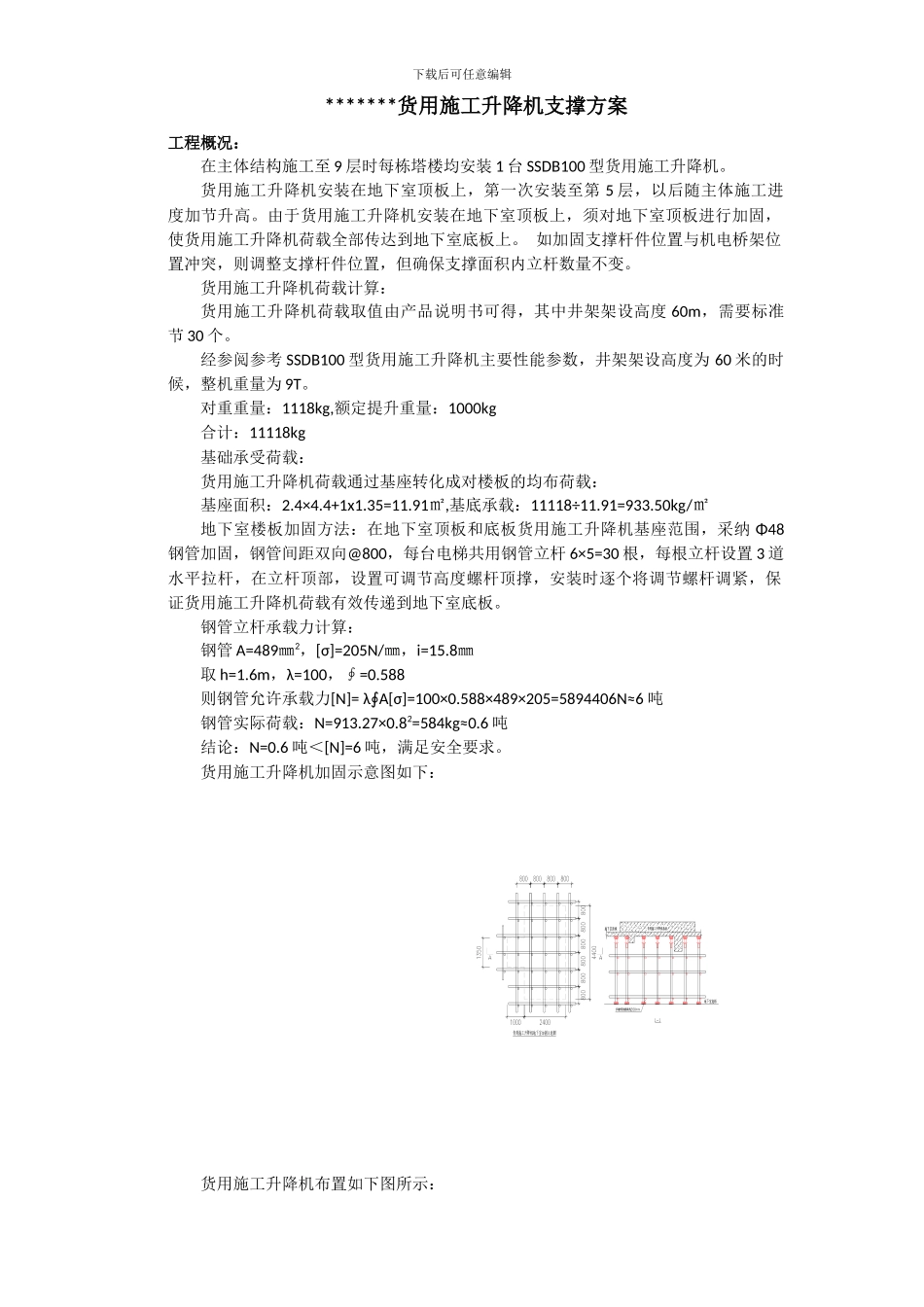

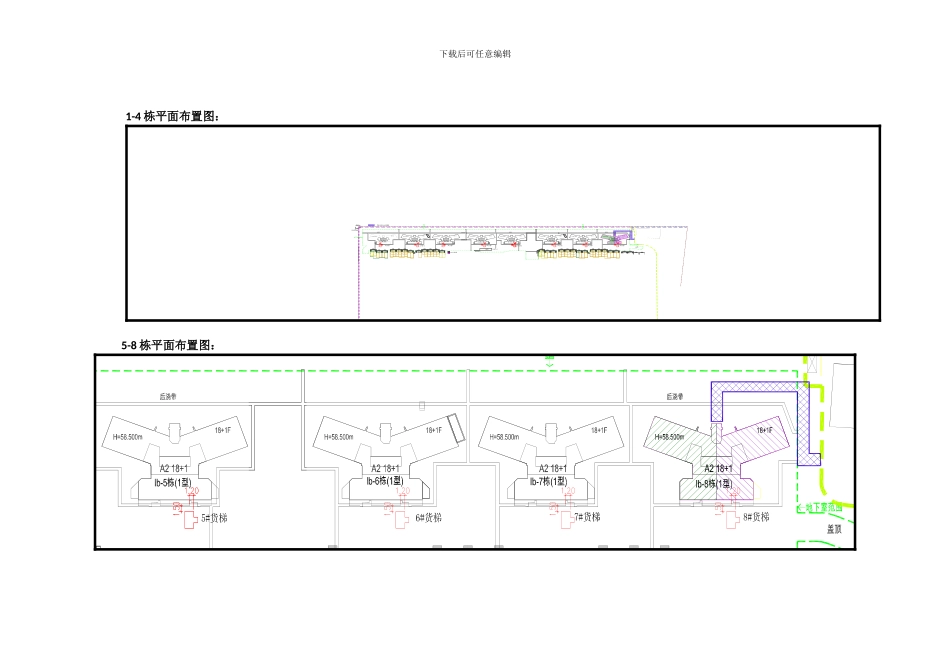

下载后可任意编辑*******货用施工升降机支撑方案工程概况：在主体结构施工至 9 层时每栋塔楼均安装 1 台 SSDB100 型货用施工升降机。货用施工升降机安装在地下室顶板上，第一次安装至第 5 层，以后随主体施工进度加节升高。由于货用施工升降机安装在地下室顶板上，须对地下室顶板进行加固，使货用施工升降机荷载全部传达到地下室底板上。 如加固支撑杆件位置与机电桥架位置冲突，则调整支撑杆件位置，但确保支撑面积内立杆数量不变。货用施工升降机荷载计算：货用施工升降机荷载取值由产品说明书可得，其中井架架设高度 60m，需要标准节 30 个。经参阅参考 SSDB100 型货用施工升降机主要性能参数，井架架设高度为 60 米的时候，整机重量为 9T。对重重量：1118kg,额定提升重量：1000kg合计：11118kg基础承受荷载：货用施工升降机荷载通过基座转化成对楼板的均布荷载：基座面积：2.4×4.4+1x1.35=11.91㎡,基底承载：11118÷11.91=933.50kg/㎡地下室楼板加固方法：在地下室顶板和底板货用施工升降机基座范围，采纳 Φ48钢管加固，钢管间距双向@800，每台电梯共用钢管立杆 6×5=30 根，每根立杆设置 3 道水平拉杆，在立杆顶部，设置可调节高度螺杆顶撑，安装时逐个将调节螺杆调紧，保证货用施工升降机荷载有效传递到地下室底板。钢管立杆承载力计算：钢管 A=489㎜2，[σ]=205N/㎜，i=15.8㎜取 h=1.6m，λ=100，∮=0.588则钢管允许承载力[N]= λ A[σ]=100×0.588×489×205=5894406N≈6∮吨钢管实际荷载：N=913.27×0.82=584kg≈0.6 吨结论：N=0.6 吨＜[N]=6 吨，满足安全要求。货用施工升降机加固示意图如下：货用施工升降机布置如下图所示：下载后可任意编辑1-4 栋平面布置图：5-8 栋平面布置图：下载后可任意编辑-------- 欢迎下载资料，下面是附带送个人简历资料用不了的话可以自己编辑删除，谢谢！下面黄颜色背景资料下载后可以编辑删除X X X 个 人 简 历个人资料姓 名：xxxx婚姻状况：未婚照片出 生：1987-06-24政治面貌:团员性 别：男民 族：汉下载后可任意编辑学 位：本科移动电话：专 业：英语电子邮件：地 址： 教育背景2024.9-2024.6吉林工程技术师范学院-----外国语言文学系主修课程本科阶段主修大学英语精读，大学英语泛读，英语口语，英语听力，英语写作，英语口译，翻译学，词汇学，语法学，英美概况，英国文学，美国文学，语言学，日语，中外名胜。特长及兴趣爱好除了有专业的英语方面...
