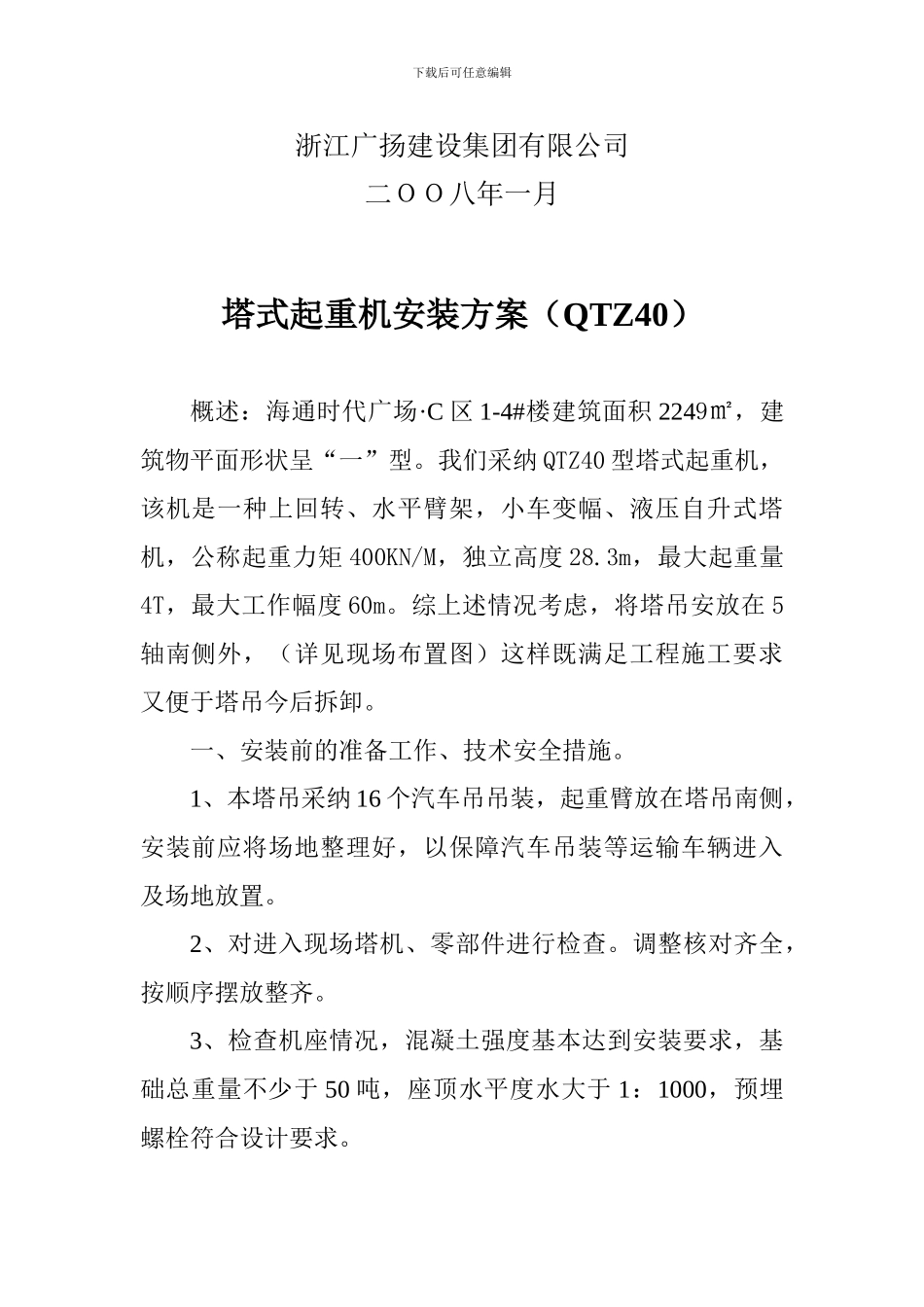

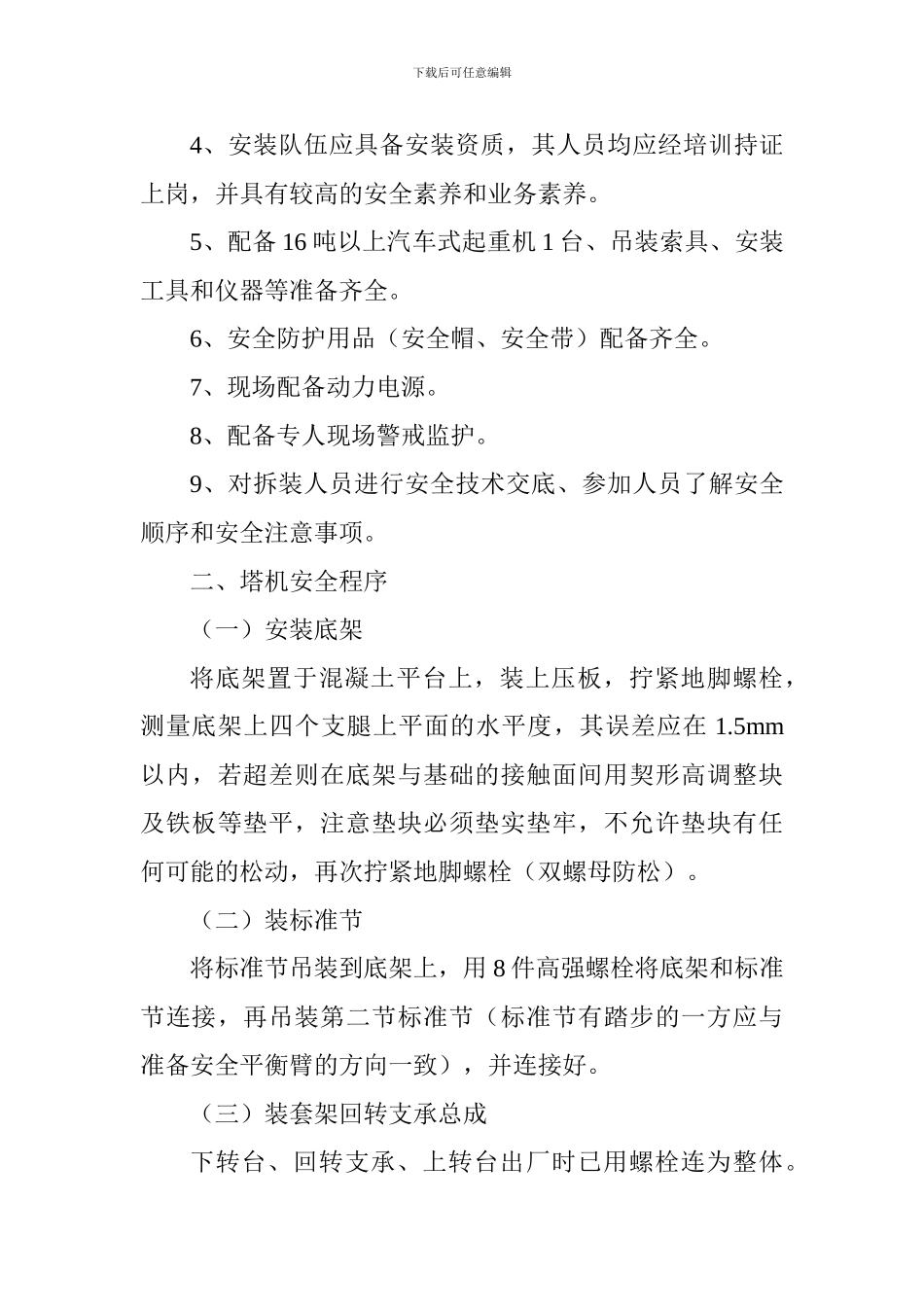

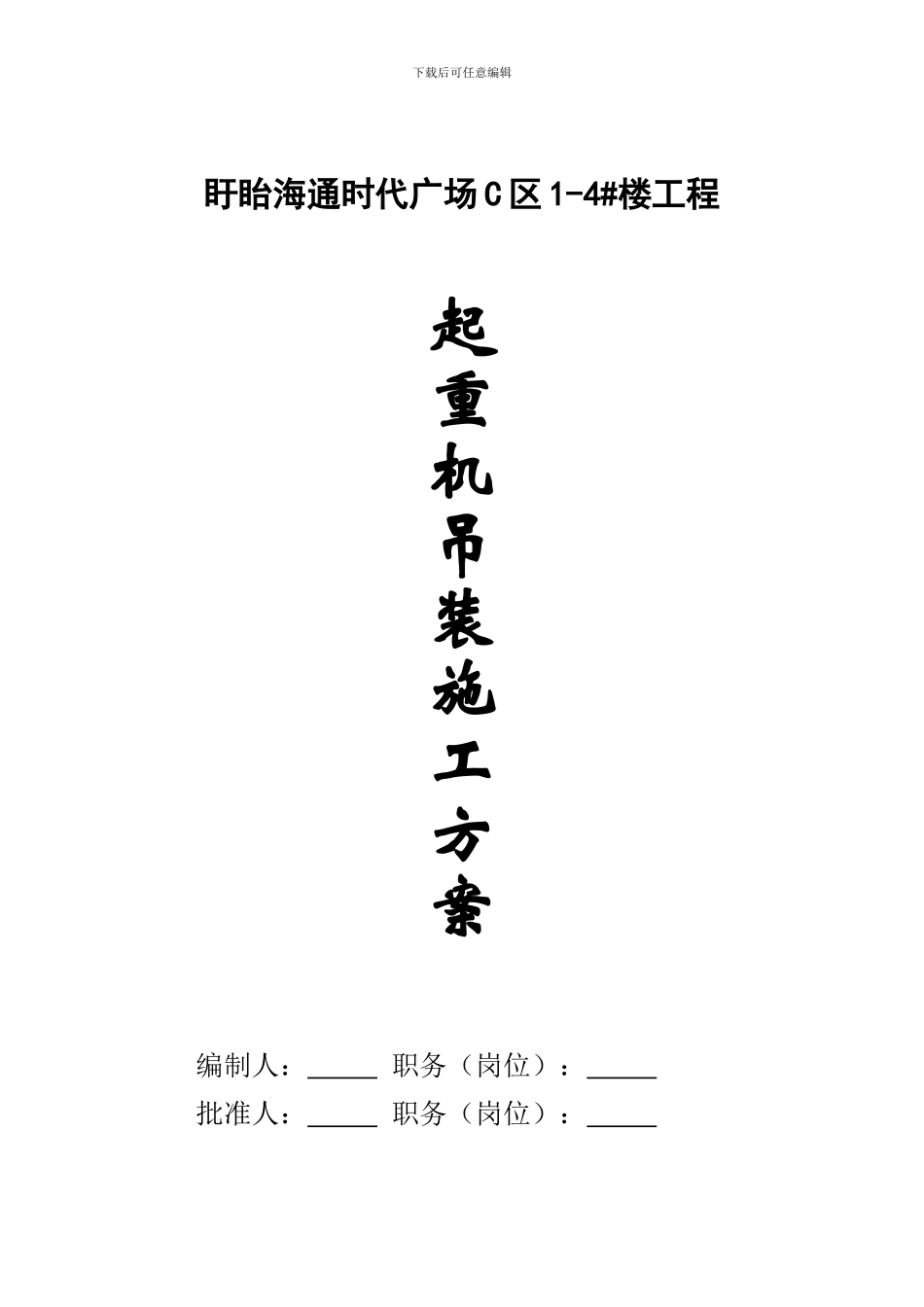

下载后可任意编辑盱眙海通时代广场 C 区 1-4#楼工程起重机吊装施工方案编制人： 职务（岗位）： 批准人： 职务（岗位）： 下载后可任意编辑浙江广扬建设集团有限公司二ＯＯ八年一月塔式起重机安装方案（QTZ40）概述：海通时代广场·C 区 1-4#楼建筑面积 2249㎡，建筑物平面形状呈“一”型。我们采纳 QTZ40 型塔式起重机，该机是一种上回转、水平臂架，小车变幅、液压自升式塔机，公称起重力矩 400KN/M，独立高度 28.3m，最大起重量4T，最大工作幅度 60m。综上述情况考虑，将塔吊安放在 5轴南侧外，（详见现场布置图）这样既满足工程施工要求又便于塔吊今后拆卸。一、安装前的准备工作、技术安全措施。1、本塔吊采纳 16 个汽车吊吊装，起重臂放在塔吊南侧，安装前应将场地整理好，以保障汽车吊装等运输车辆进入及场地放置。2、对进入现场塔机、零部件进行检查。调整核对齐全，按顺序摆放整齐。3、检查机座情况，混凝土强度基本达到安装要求，基础总重量不少于 50 吨，座顶水平度水大于 1：1000，预埋螺栓符合设计要求。下载后可任意编辑4、安装队伍应具备安装资质，其人员均应经培训持证上岗，并具有较高的安全素养和业务素养。5、配备 16 吨以上汽车式起重机 1 台、吊装索具、安装工具和仪器等准备齐全。6、安全防护用品（安全帽、安全带）配备齐全。7、现场配备动力电源。8、配备专人现场警戒监护。9、对拆装人员进行安全技术交底、参加人员了解安全顺序和安全注意事项。二、塔机安全程序（一）安装底架将底架置于混凝土平台上，装上压板，拧紧地脚螺栓，测量底架上四个支腿上平面的水平度，其误差应在 1.5mm以内，若超差则在底架与基础的接触面间用契形高调整块及铁板等垫平，注意垫块必须垫实垫牢，不允许垫块有任何可能的松动，再次拧紧地脚螺栓（双螺母防松）。（二）装标准节将标准节吊装到底架上，用 8 件高强螺栓将底架和标准节连接，再吊装第二节标准节（标准节有踏步的一方应与准备安全平衡臂的方向一致），并连接好。（三）装套架回转支承总成下转台、回转支承、上转台出厂时已用螺栓连为整体。下载后可任意编辑用两个 U 形环套在上转台与塔帽连接的耳板上，将回转支承总成吊装到套架顶部上，用销轴把套架与下转台连为一体后，将总成吊装套在标准节上，再调整好 8 个套架滚轮与标准节的间隙。（间隙为 2-4 毫米）用 8 件高强螺栓将标准节与下转台连接好。注：1、可将液压顶升泵站放在靠近顶升油缸...
