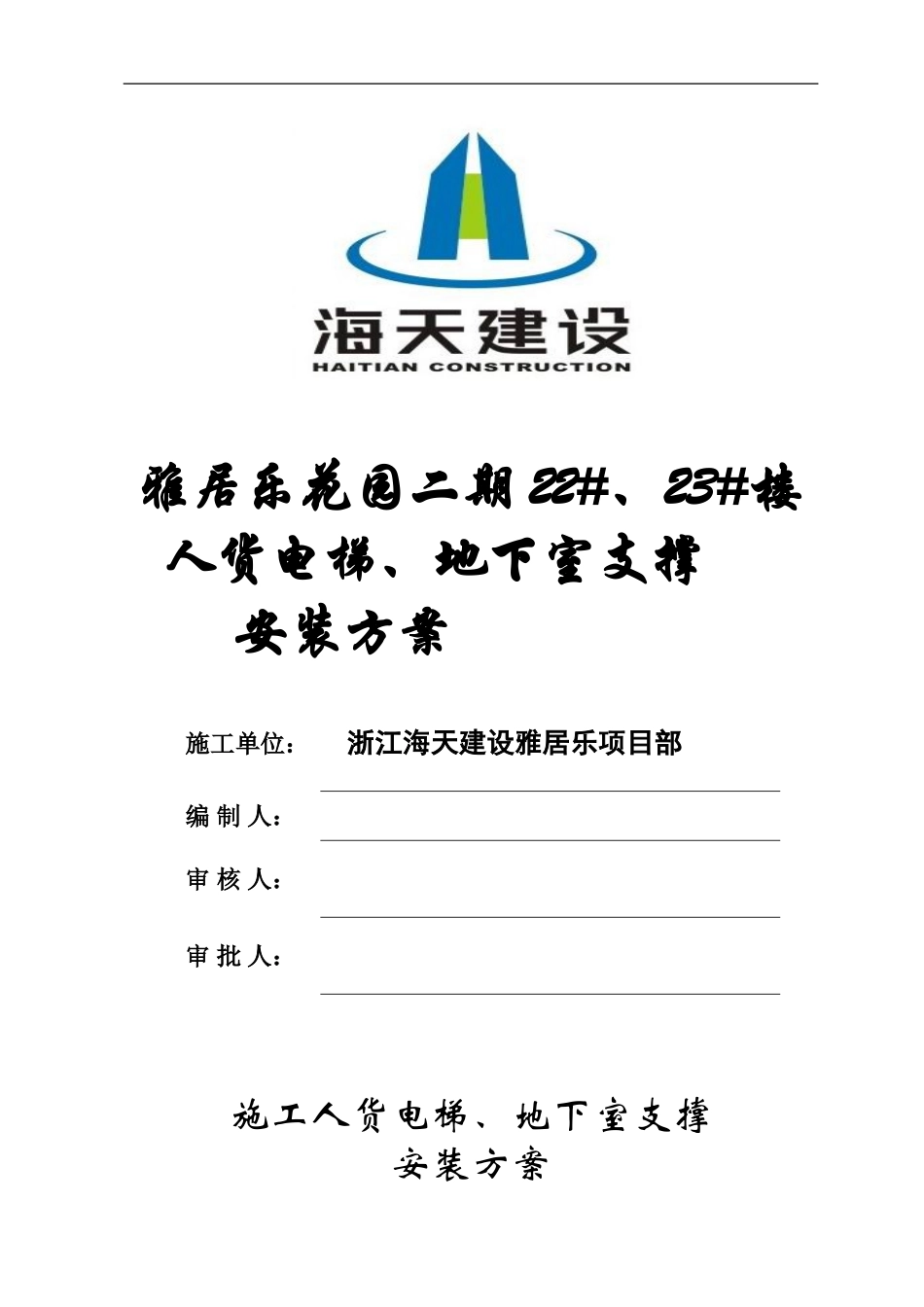

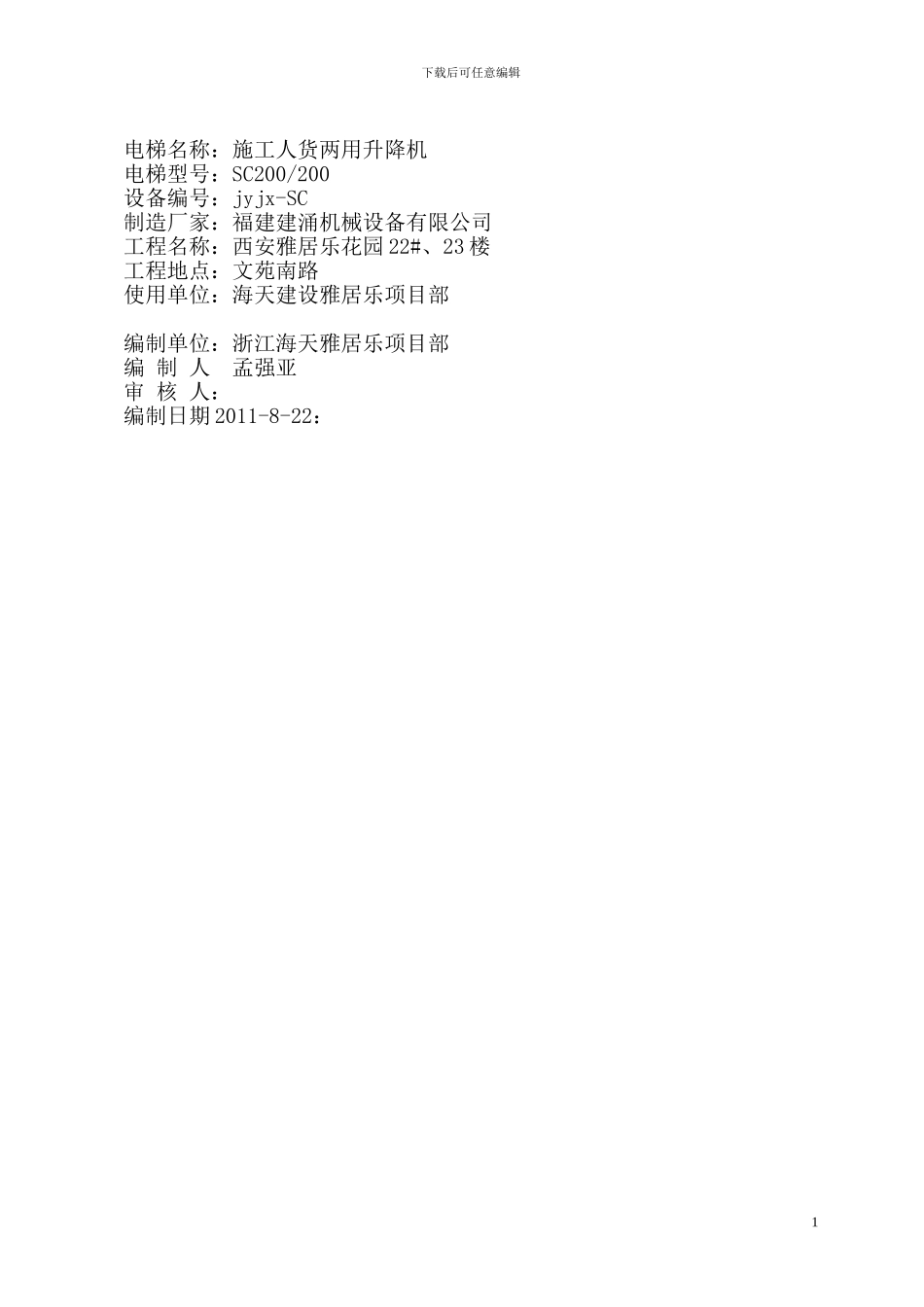

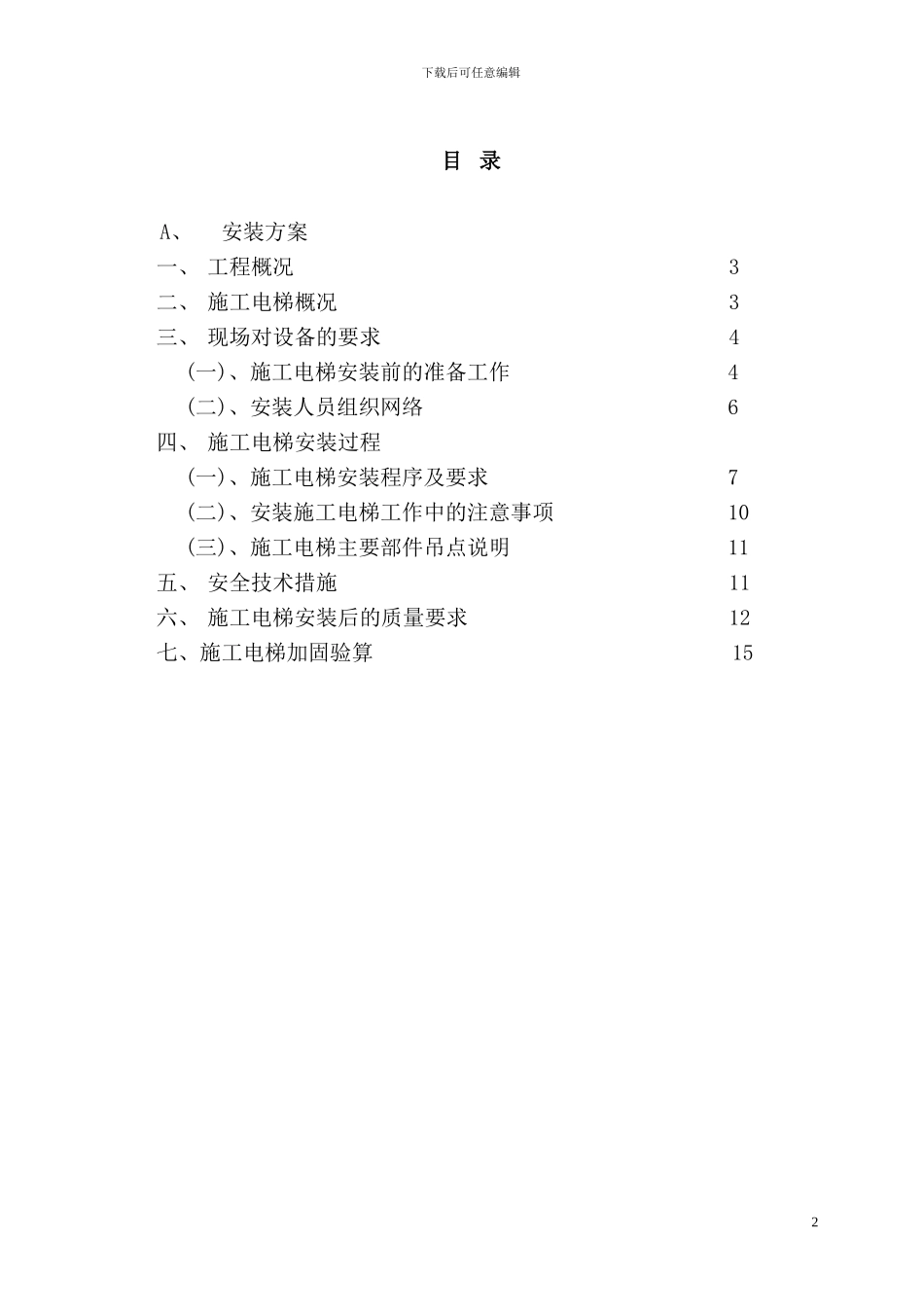

雅居乐花园二期 22#、23#楼 人货电梯、地下室支撑 安装方案施工单位： 浙江海天建设雅居乐项目部编 制 人： 审 核 人：审 批 人：施工人货电梯、地下室支撑安装方案下载后可任意编辑电梯名称：施工人货两用升降机电梯型号：SC200/200设备编号：jyjx-SC制造厂家：福建建涌机械设备有限公司工程名称：西安雅居乐花园 22#、23 楼工程地点：文苑南路使用单位：海天建设雅居乐项目部编制单位：浙江海天雅居乐项目部编 制 人 孟强亚 审 核 人： 编制日期 2011-8-22： 1下载后可任意编辑目 录A、安装方案 一、 工程概况 3二、 施工电梯概况 3三、 现场对设备的要求 4(一)、施工电梯安装前的准备工作 4(二)、安装人员组织网络 6四、 施工电梯安装过程 (一)、施工电梯安装程序及要求 7 (二)、安装施工电梯工作中的注意事项 10(三)、施工电梯主要部件吊点说明 11五、 安全技术措施 11六、 施工电梯安装后的质量要求 12七、施工电梯加固验算 152下载后可任意编辑A、安装方案一、 工程概况 根据该工程现场实际情况，计划安装 2 台施工人货电梯，具体安装位置见施工现场平面布置图，本次安装方案所属为安装在 22 楼南侧，23#楼北侧，建涌牌 SC200/200 型电梯。本 22、23 号楼工程为地下一层、地上最高为三十层剪力墙结构，室内标高±0.000 相当于黄海系标高为 429.00 米。建筑物最高高度为 94.1m。二、 施工电梯概况该施工升降机系福建建涌机械设备有限公司生产(许可证号 XK21-116-0029)，产品型号为 SC200/200(GJJX 牌)，即双笼，传动机构在吊笼上方，每个吊笼载重量为 2000Kg。升降运行速度为 33m/min，标准节长1508mm，截面中心距为 650×650mm，齿条模数为 8mm。架设高度可达150m，本工程架设高度 100m，传动机构由电动机、电磁制动器、弹性联轴结，蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性联接在吊笼上，通过齿轮与齿条啮合，使吊笼运行，总功率 2×3×11KW，100m 高电梯总重量约 17358kg，该施工电梯首次安装独立自由高度最大 10.5m，附墙以上自由高度 7.5m，两附墙点的水平间距依电梯中心主附墙面距离而定，在 1.2m～1.6m 之间，与砼墙面夹角在 450～600之间，两附墙垂直间距不大于 9m。该施工电梯各主要部件尺寸、重量如下：序号名 称重量(kg)尺寸(长×宽×高)mm1外笼14802附墙200 kg/套3吊笼2×15003000×1500×23004标准节140kg/节650×650×1508三、现场对设备...
