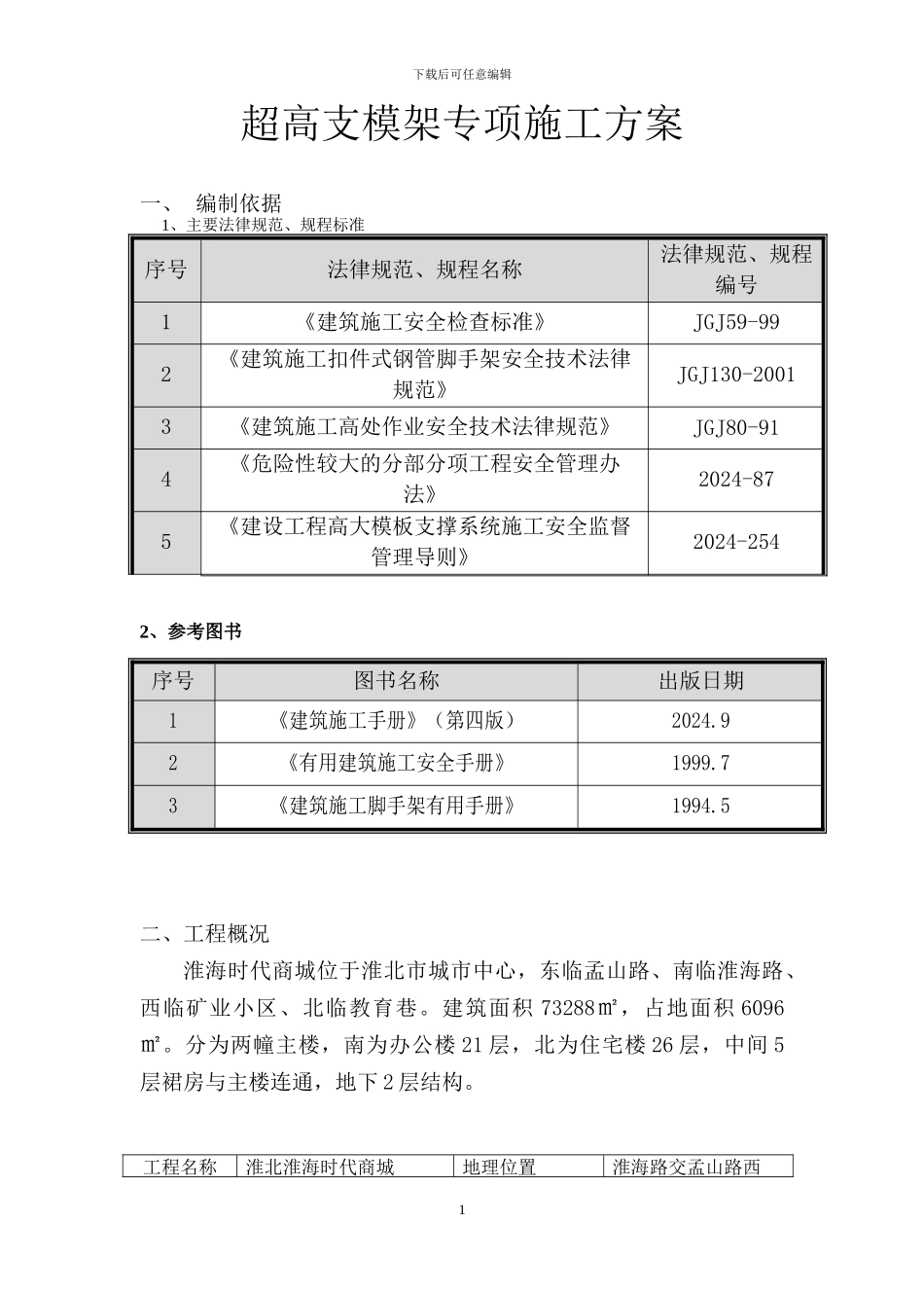

下载后可任意编辑超高支模架专项施工方案一、 编制依据1、主要法律规范、规程标准序号法律规范、规程名称法律规范、规程编号1《建筑施工安全检查标准》JGJ59-992《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20013《建筑施工高处作业安全技术法律规范》JGJ80-914《危险性较大的分部分项工程安全管理办法》2024-875《建设工程高大模板支撑系统施工安全监督管理导则》2024-2542、参考图书序号图书名称出版日期1《建筑施工手册》（第四版）2024.92《有用建筑施工安全手册》1999.73《建筑施工脚手架有用手册》1994.5二、工程概况淮海时代商城位于淮北市城市中心，东临孟山路、南临淮海路、西临矿业小区、北临教育巷。建筑面积 73288㎡，占地面积 6096㎡。分为两幢主楼，南为办公楼 21 层，北为住宅楼 26 层，中间 5层裙房与主楼连通，地下 2 层结构。工程名称淮北淮海时代商城地理位置淮海路交孟山路西1下载后可任意编辑建设单位淮北市铜锣湾置业有限公司监理单位淮北市建设监理公司监督单位淮北市质量监督站设计单位安徽省建筑设计讨论院勘探单位江苏省徐州工程勘探院总包单位保利建设开发总公司高支模架的具体部位及施工概况A＃楼轴交轴东南角门厅支模架高度 9.9m；裙房中部两个电动扶梯井支模架高度从一层至五层共 23.6m，单个面积 115.5㎡，板厚160㎜。混凝土标号 A 楼梁板为 C40,框架柱 C45；B 楼为梁板 C35，框架柱 C40。轴框架梁 400×800，～轴中间一次梁 300×600。三、支模架方案选择这两个部位的支模架由于高度太高，属于危险性较大工程，必须编制施工专项方案上报分公司和总公司技术负责人审批后再报监理单位和建设单位负责人审批后聘请 5 人以上的专家组经专家组认证该专项施工方案可行后方可进行支模架搭设及后续施工。该支模体系难度较大，如何保证高空支模的安全性是该工程的难点。综合考虑支撑体系应满足施工方便、安全可靠、经济合理，易于操作等因素，确定采纳全高扣件落地式满堂脚手架支撑系统。模 板 采 纳 15mm 厚 的 木 胶 合 板 ， 支 撑 系 统 采 纳 截 面 为80mm×100mm 方木和 φ48×3.5mm 的钢管。该支撑体系因支撑在首层楼板上应计算整体支模架的稳定性还应考虑首层楼板的设计荷载能否承受上部总荷载。支模架的稳定性及首层楼板的上部总荷载就其中一个面积大的电动扶梯井作为一个单元来计算。根据本地建材租赁市场的实际情况，租赁站的钢管壁厚基本全部为 3.0mm...
