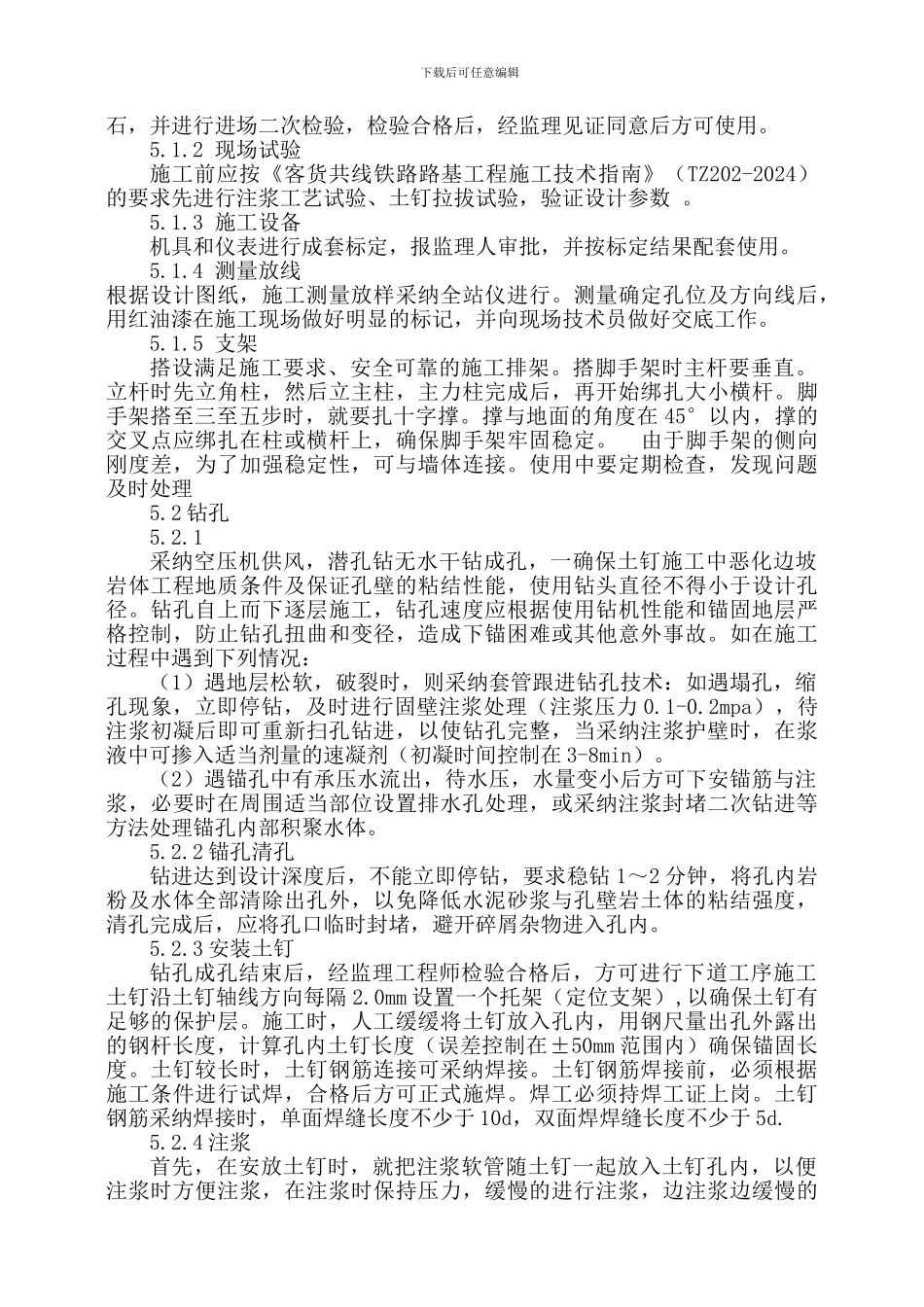

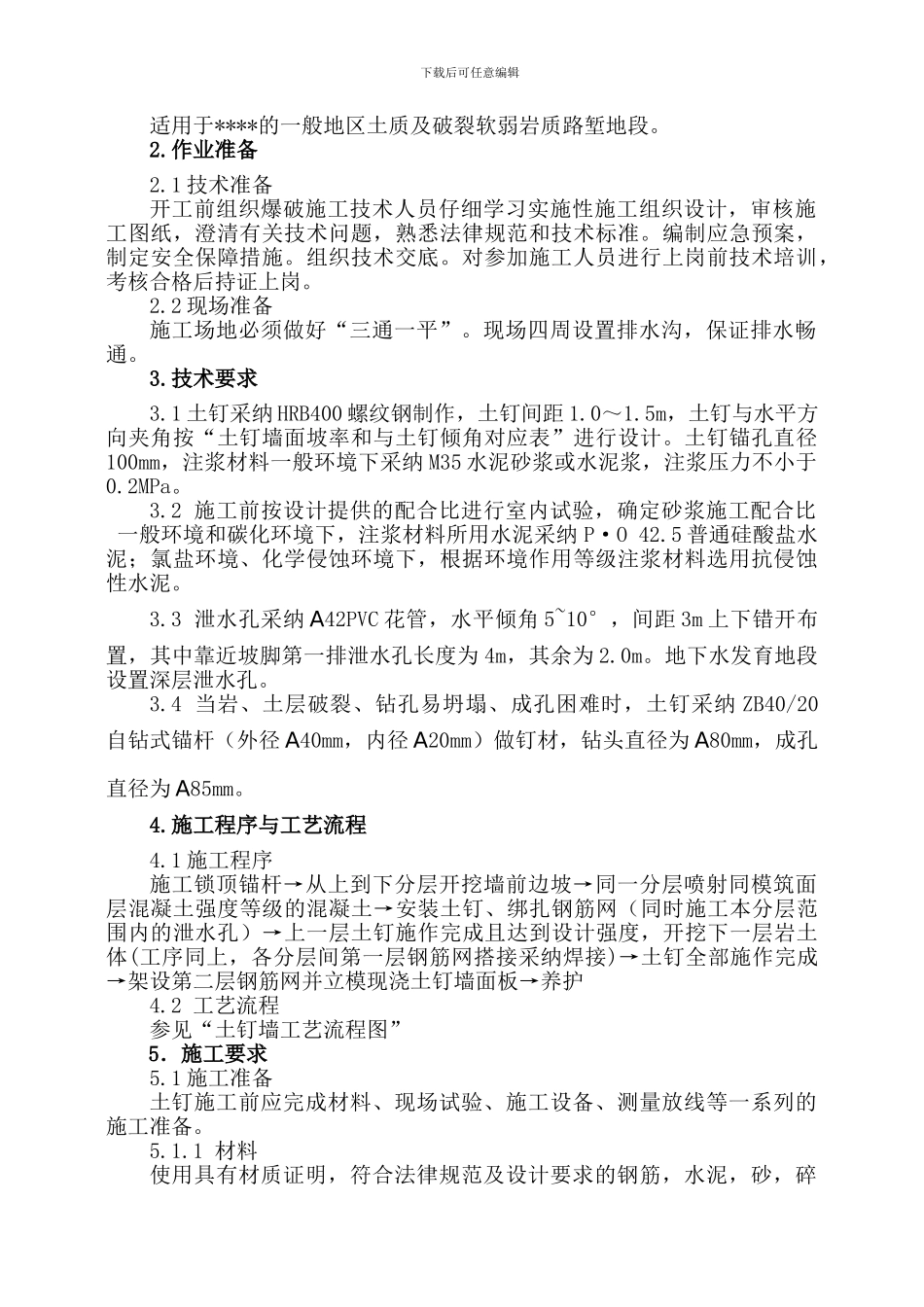

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】土钉墙防护施工作业指导书1.适用范围下载后可任意编辑适用于****的一般地区土质及破裂软弱岩质路堑地段。2.作业准备2.1 技术准备开工前组织爆破施工技术人员仔细学习实施性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。编制应急预案，制定安全保障措施。组织技术交底。对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 现场准备施工场地必须做好“三通一平”。现场四周设置排水沟，保证排水畅通。3.技术要求3.1 土钉采纳 HRB400 螺纹钢制作，土钉间距 1.0～1.5m，土钉与水平方向夹角按“土钉墙面坡率和与土钉倾角对应表”进行设计。土钉锚孔直径100mm，注浆材料一般环境下采纳 M35 水泥砂浆或水泥浆，注浆压力不小于0.2MPa。3.2 施工前按设计提供的配合比进行室内试验，确定砂浆施工配合比 一般环境和碳化环境下，注浆材料所用水泥采纳 P·O 42.5 普通硅酸盐水泥；氯盐环境、化学侵蚀环境下，根据环境作用等级注浆材料选用抗侵蚀性水泥。3.3 泄水孔采纳 A42PVC 花管，水平倾角 5~10°，间距 3m 上下错开布置，其中靠近坡脚第一排泄水孔长度为 4m，其余为 2.0m。地下水发育地段设置深层泄水孔。3.4 当岩、土层破裂、钻孔易坍塌、成孔困难时，土钉采纳 ZB40/20自钻式锚杆（外径 A40mm，内径 A20mm）做钉材，钻头直径为 A80mm，成孔直径为 A85mm。4.施工程序与工艺流程4.1 施工程序施工锁顶锚杆→从上到下分层开挖墙前边坡→同一分层喷射同模筑面层混凝土强度等级的混凝土→安装土钉、绑扎钢筋网（同时施工本分层范围内的泄水孔）→上一层土钉施作完成且达到设计强度，开挖下一层岩土体(工序同上，各分层间第一层钢筋网搭接采纳焊接)→土钉全部施作完成→架设第二层钢筋网并立模现浇土钉墙面板→养护4.2 工艺流程参见“土钉墙工艺流程图”5．施工要求5.1 施工准备土钉施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。5.1.1 材料使用具有材质证明，符合法律规范及设计要求的钢筋，水泥，砂，碎下载后可任意编辑石，并进行进场二次检验，检验合格后，经监理见证同意后方可使用。5.1.2 现场试验施工前应按《客货共线铁路路基工程施工技术指南》（TZ202-2024）的要求先进行注浆工艺试验、土钉拉拔试验，验证设计参数 。5.1.3 施...
