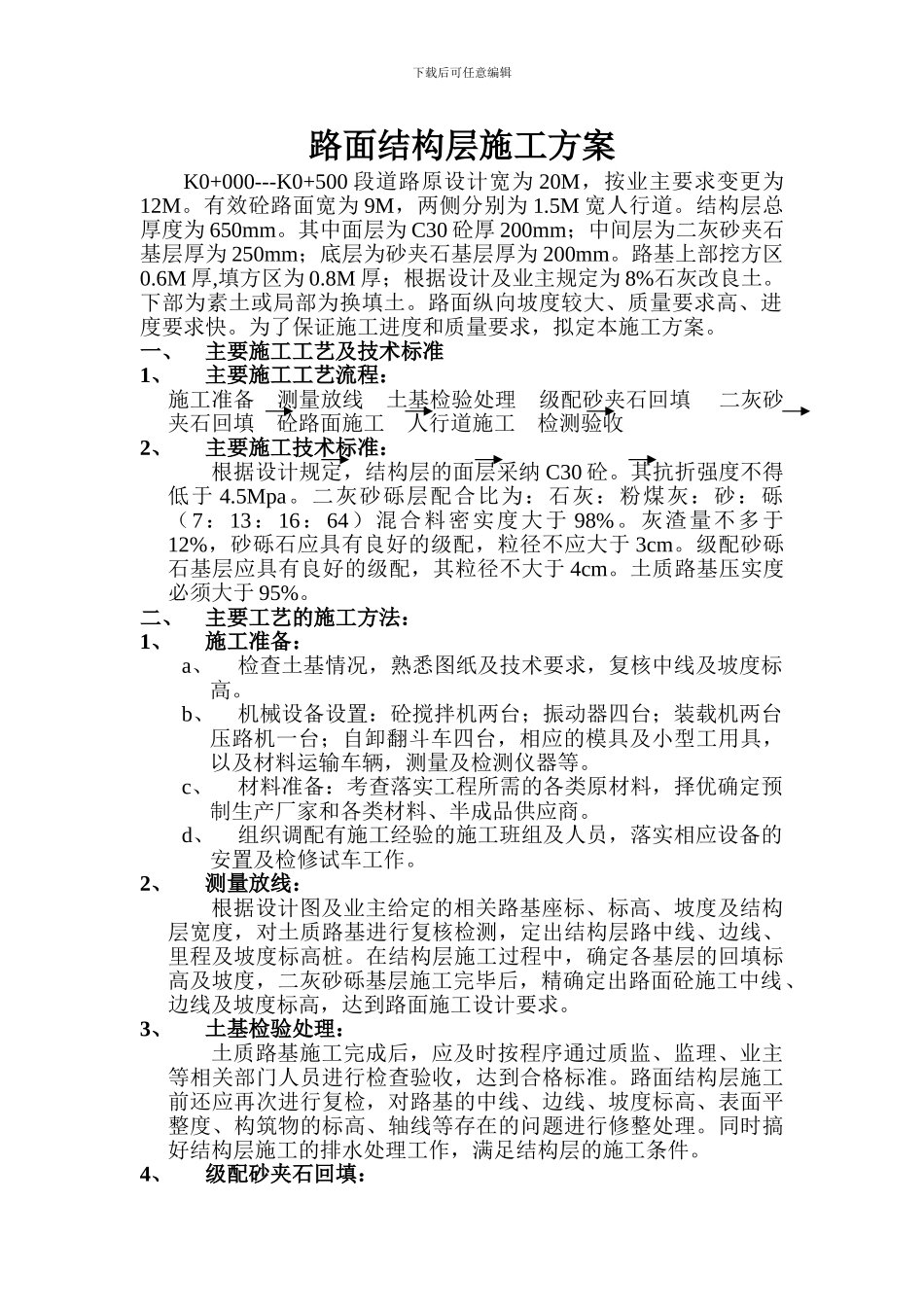

下载后可任意编辑路面结构层施工方案K0+000---K0+500 段道路原设计宽为 20M，按业主要求变更为12M。有效砼路面宽为 9M，两侧分别为 1.5M 宽人行道。结构层总厚度为 650mm。其中面层为 C30 砼厚 200mm；中间层为二灰砂夹石基层厚为 250mm；底层为砂夹石基层厚为 200mm。路基上部挖方区0.6M 厚,填方区为 0.8M 厚；根据设计及业主规定为 8%石灰改良土。下部为素土或局部为换填土。路面纵向坡度较大、质量要求高、进度要求快。为了保证施工进度和质量要求，拟定本施工方案。一、主要施工工艺及技术标准1、主要施工工艺流程：施工准备 测量放线 土基检验处理 级配砂夹石回填 二灰砂夹石回填 砼路面施工 人行道施工 检测验收2、主要施工技术标准：根据设计规定，结构层的面层采纳 C30 砼。其抗折强度不得低于 4.5Mpa。二灰砂砾层配合比为：石灰：粉煤灰：砂：砾（7：13：16：64）混合料密实度大于 98%。灰渣量不多于12%，砂砾石应具有良好的级配，粒径不应大于 3cm。级配砂砾石基层应具有良好的级配，其粒径不大于 4cm。土质路基压实度必须大于 95%。二、主要工艺的施工方法：1、施工准备：a、检查土基情况，熟悉图纸及技术要求，复核中线及坡度标高。b、机械设备设置：砼搅拌机两台；振动器四台；装载机两台压路机一台；自卸翻斗车四台，相应的模具及小型工用具，以及材料运输车辆，测量及检测仪器等。c、材料准备：考查落实工程所需的各类原材料，择优确定预制生产厂家和各类材料、半成品供应商。d、组织调配有施工经验的施工班组及人员，落实相应设备的安置及检修试车工作。2、测量放线：根据设计图及业主给定的相关路基座标、标高、坡度及结构层宽度，对土质路基进行复核检测，定出结构层路中线、边线、里程及坡度标高桩。在结构层施工过程中，确定各基层的回填标高及坡度，二灰砂砾基层施工完毕后，精确定出路面砼施工中线、边线及坡度标高，达到路面施工设计要求。3、土基检验处理：土质路基施工完成后，应及时按程序通过质监、监理、业主等相关部门人员进行检查验收，达到合格标准。路面结构层施工前还应再次进行复检，对路基的中线、边线、坡度标高、表面平整度、构筑物的标高、轴线等存在的问题进行修整处理。同时搞好结构层施工的排水处理工作，满足结构层的施工条件。4、级配砂夹石回填：下载后可任意编辑在合格的土质路基上，根据复测的路中线，用白灰放出级配砂砾层回填边线。回填料应级配良好，石子粒径不应...
