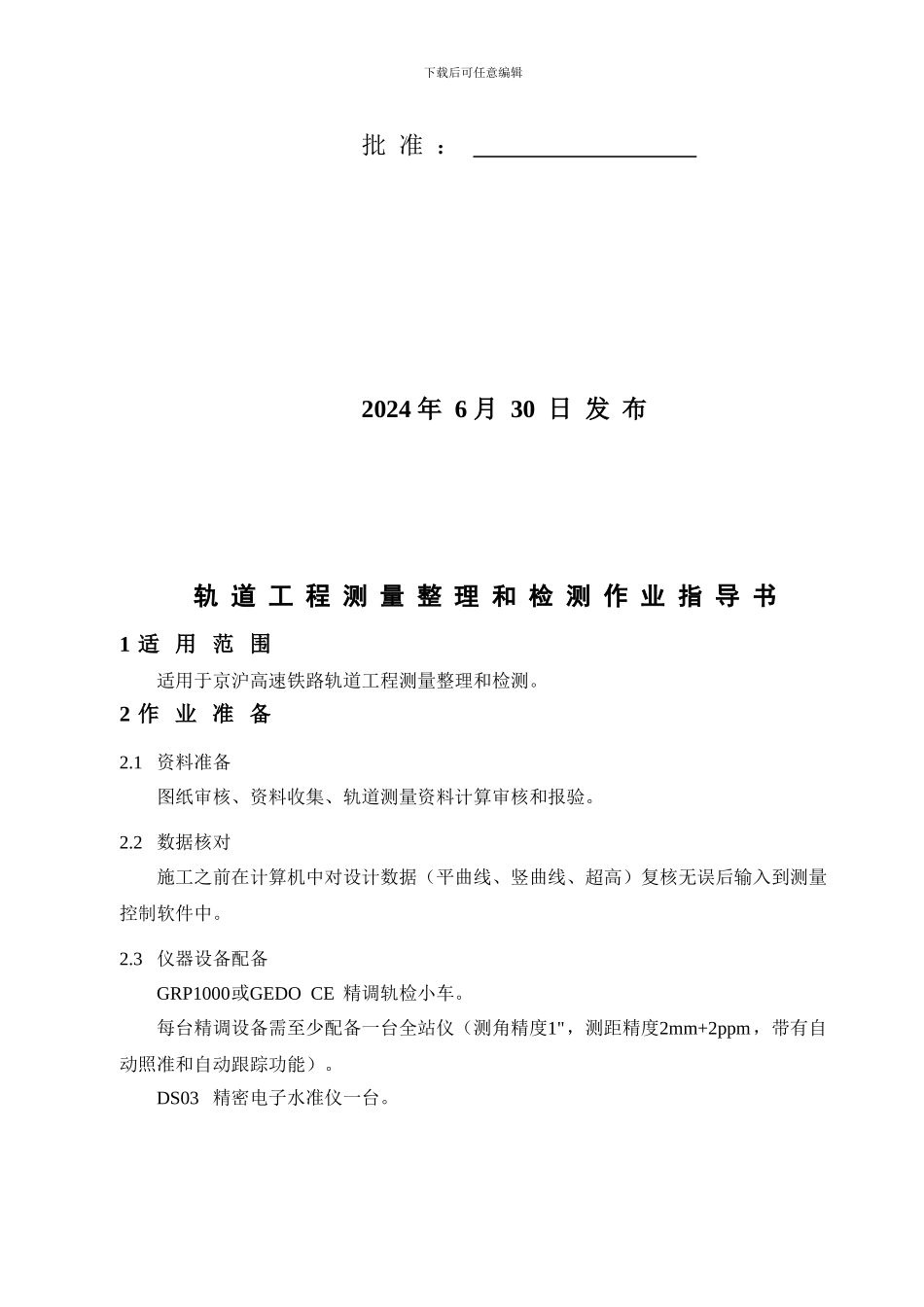

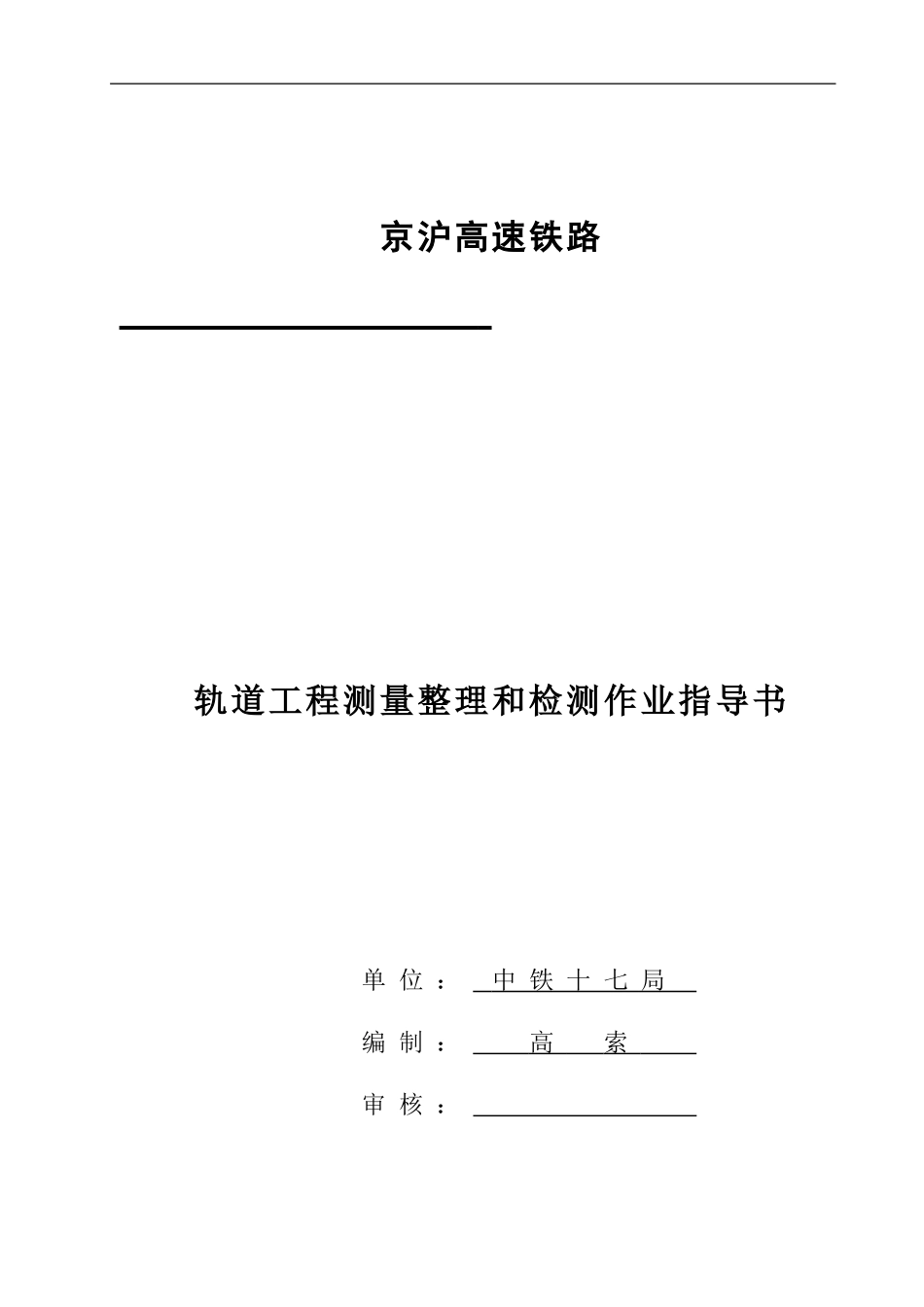

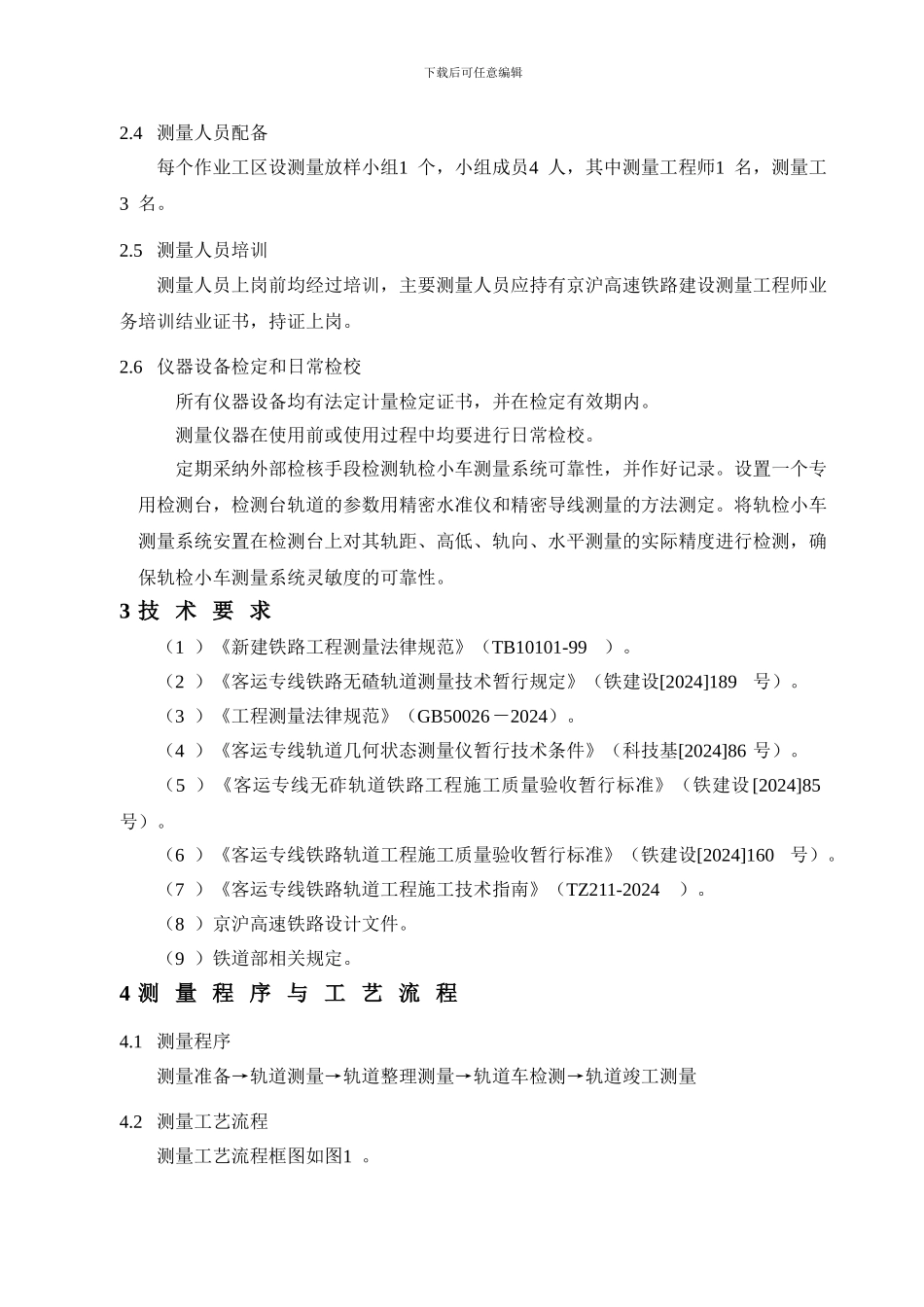

京沪高速铁路 轨道工程测量整理和检测作业指导书单 位 ： 中 铁 十 七 局 编 制 ： 高 索 审 核 ： 下载后可任意编辑批 准 ： 2024 年 6 月 30 日 发 布 轨 道 工 程 测 量 整 理 和 检 测 作 业 指 导 书1 适 用 范 围适用于京沪高速铁路轨道工程测量整理和检测。2 作 业 准 备2.1 资料准备图纸审核、资料收集、轨道测量资料计算审核和报验。2.2 数据核对施工之前在计算机中对设计数据（平曲线、竖曲线、超高）复核无误后输入到测量控制软件中。2.3 仪器设备配备GRP1000或GEDO CE 精调轨检小车。每台精调设备需至少配备一台全站仪（测角精度1"，测距精度2mm+2ppm，带有自动照准和自动跟踪功能）。DS03 精密电子水准仪一台。下载后可任意编辑2.4 测量人员配备每个作业工区设测量放样小组1 个，小组成员4 人，其中测量工程师1 名，测量工3 名。2.5 测量人员培训测量人员上岗前均经过培训，主要测量人员应持有京沪高速铁路建设测量工程师业务培训结业证书，持证上岗。2.6 仪器设备检定和日常检校所有仪器设备均有法定计量检定证书，并在检定有效期内。测量仪器在使用前或使用过程中均要进行日常检校。定期采纳外部检核手段检测轨检小车测量系统可靠性，并作好记录。设置一个专用检测台，检测台轨道的参数用精密水准仪和精密导线测量的方法测定。将轨检小车测量系统安置在检测台上对其轨距、高低、轨向、水平测量的实际精度进行检测，确保轨检小车测量系统灵敏度的可靠性。3 技 术 要 求（1 ）《新建铁路工程测量法律规范》（TB10101-99）。（2 ）《客运专线铁路无碴轨道测量技术暂行规定》（铁建设[2024]189号）。（3 ）《工程测量法律规范》（GB50026－2024）。（4 ）《客运专线轨道几何状态测量仪暂行技术条件》（科技基[2024]86 号）。（5 ）《客运专线无砟轨道铁路工程施工质量验收暂行标准》（铁建设[2024]85号）。（6 ）《客运专线铁路轨道工程施工质量验收暂行标准》（铁建设[2024]160号）。（7 ）《客运专线铁路轨道工程施工技术指南》（TZ211-2024）。（8 ）京沪高速铁路设计文件。（9 ）铁道部相关规定。4 测 量 程 序 与 工 艺 流 程4.1 测量程序测量准备→轨道测量→轨道整理测量→轨道车检测→轨道竣工测量4.2 测量工艺流程测量工艺流程框图如图1 。下载后可任意编辑图1 测量工艺流程框图5 测 量 要 求 及 质 量 标 准5.1 测量...
