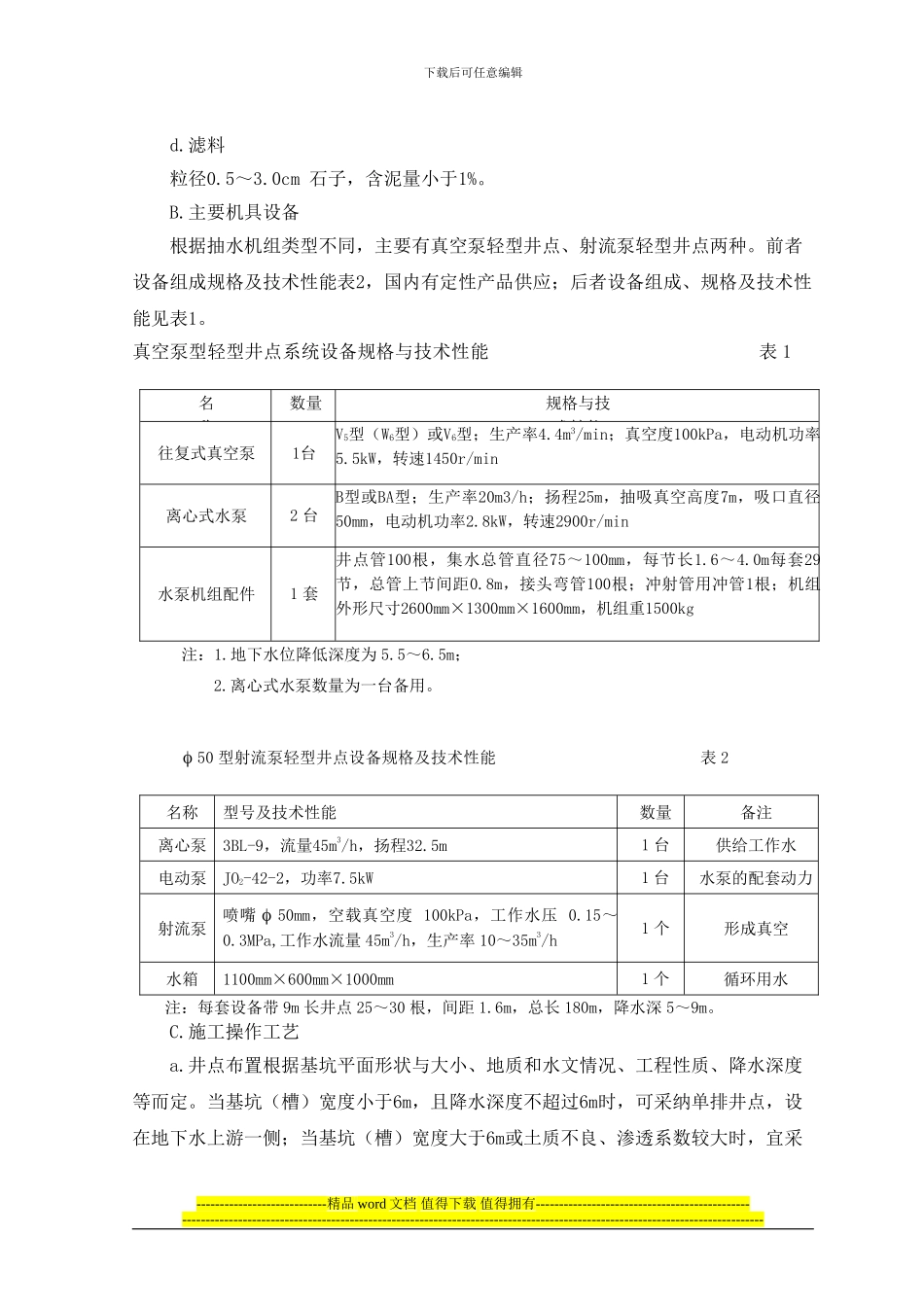

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】轻型井点降水施工方案如下:A.材料要求a.井点管用直径38~55mm钢管,带管箍,下端为长2m的同直径钻有Φ10mm 梅花形孔(6排)的滤管,外缠8 号铁丝、间距20mm,外包尼龙窗纱二层,棕皮三层,缠20号铁丝、间距40mm。b.连接管用塑料透明管、胶皮管,直径38~55mm;顶部装铸铁头。c.集水总管用直径75~100mm 钢管带接头。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑d.滤料粒径0.5~3.0cm 石子,含泥量小于1%。B.主要机具设备根据抽水机组类型不同,主要有真空泵轻型井点、射流泵轻型井点两种。前者设备组成规格及技术性能表2,国内有定性产品供应;后者设备组成、规格及技术性能见表1。真空泵型轻型井点系统设备规格与技术性能 表 1名称数量规格与技术性能往复式真空泵1台V5型(W6型)或V6型;生产率4.4m3/min;真空度100kPa,电动机功率5.5kW,转速1450r/min离心式水泵2 台B型或BA型;生产率20m3/h;扬程25m,抽吸真空高度7m,吸口直径50mm,电动机功率2.8kW,转速2900r/min水泵机组配件1 套井点管100根,集水总管直径75~100mm,每节长1.6~4.0m每套29节,总管上节间距0.8m,接头弯管100根;冲射管用冲管1根;机组外形尺寸2600mm×1300mm×1600mm,机组重1500kg注:1.地下水位降低深度为 5.5~6.5m;2.离心式水泵数量为一台备用。 50 型射流泵轻型井点设备规格及技术性能表 2名称型号及技术性能数量备注离心泵3BL-9,流量45m3/h,扬程32.5m1 台供给工作水电动泵JO2-42-2,功率7.5kW1 台水泵的配套动力射流泵喷嘴 50mm,空载真空度 100kPa,工作水压 0.15~0.3MPa,工作水流量 45m3/h,生产率 10~35m3/h1 个形成真空水箱1100mm×600mm×1000mm1 个循环用水注:每套设备带 9m 长井点 25~30 根,间距 1.6m,总长 180m,降水深 5~9m。C.施工操作工艺a.井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑(槽)宽度小于6m,且降水深度不超过6m时,可采纳单排井点,设在地下水上游一侧;当基坑(槽)宽度大于6m或土质不良、渗透系...
