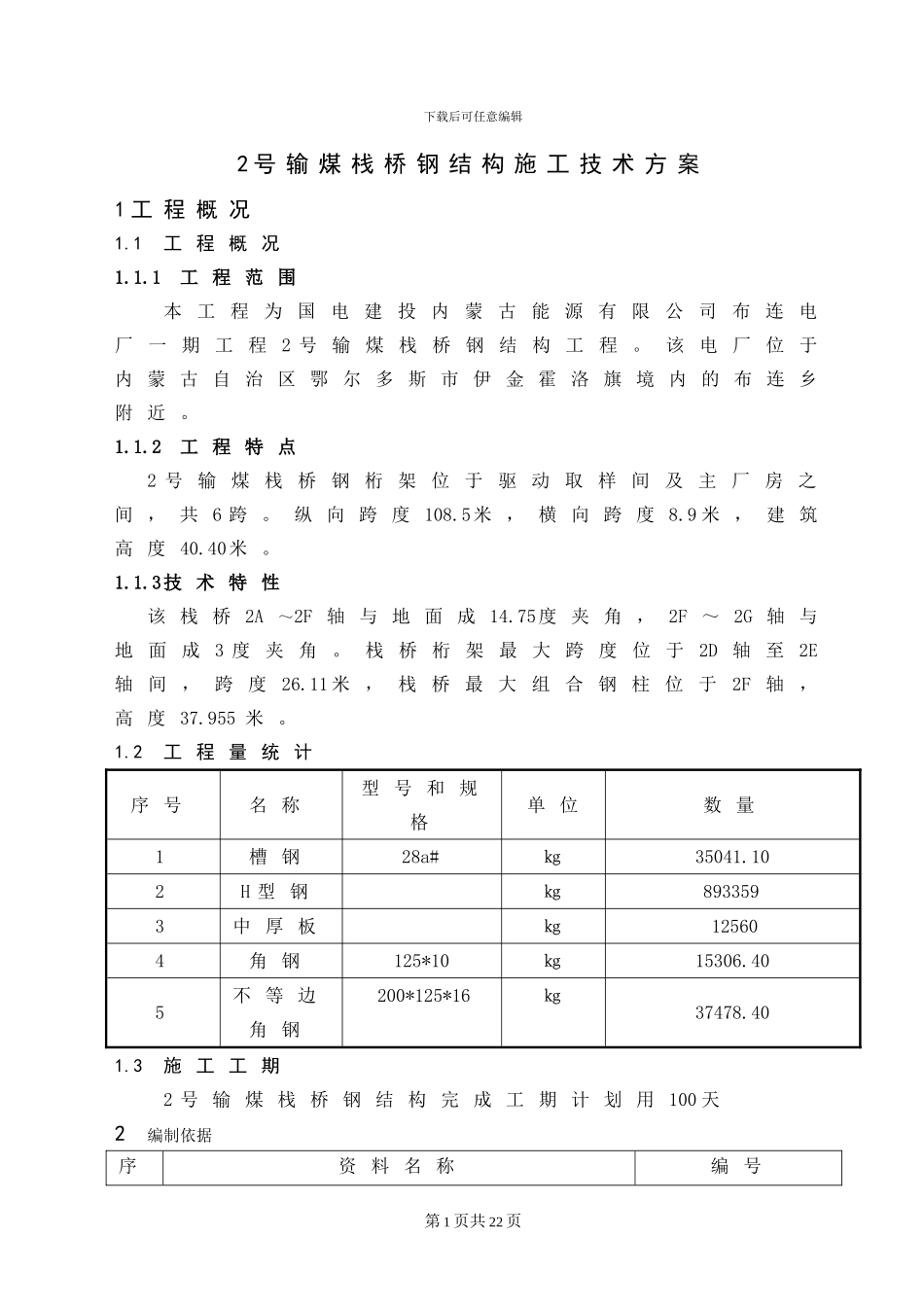

下载后可任意编辑2 号 输 煤 栈 桥 钢 结 构 施 工 技 术 方 案1 工 程 概 况1
1工 程 概 况1
1 工 程 范 围本 工 程 为 国 电 建 投 内 蒙 古 能 源 有 限 公 司 布 连 电厂 一 期 工 程 2 号 输 煤 栈 桥 钢 结 构 工 程
该 电 厂 位 于内 蒙 古 自 治 区 鄂 尔 多 斯 市 伊 金 霍 洛 旗 境 内 的 布 连 乡附 近
2 工 程 特 点2 号 输 煤 栈 桥 钢 桁 架 位 于 驱 动 取 样 间 及 主 厂 房 之间 ， 共 6 跨
纵 向 跨 度 108
5米 ， 横 向 跨 度 8
9 米 ， 建 筑高 度 40
3技 术 特 性该 栈 桥 2A～2F 轴 与 地 面 成 14
75度 夹 角 ， 2F ～ 2G 轴 与地 面 成 3 度 夹 角
栈 桥 桁 架 最 大 跨 度 位 于2D 轴 至 2E轴 间 ， 跨 度26
11 米 ， 栈 桥 最 大 组 合 钢 柱 位 于2F 轴 ，高 度 37
2 工 程 量 统 计序 号名 称型 号 和 规格单 位数 量1槽 钢28a#㎏35041
102H 型 钢㎏8933593中 厚 板㎏125604角 钢125*10㎏15306
405不 等 边角 钢200*125*16㎏37478

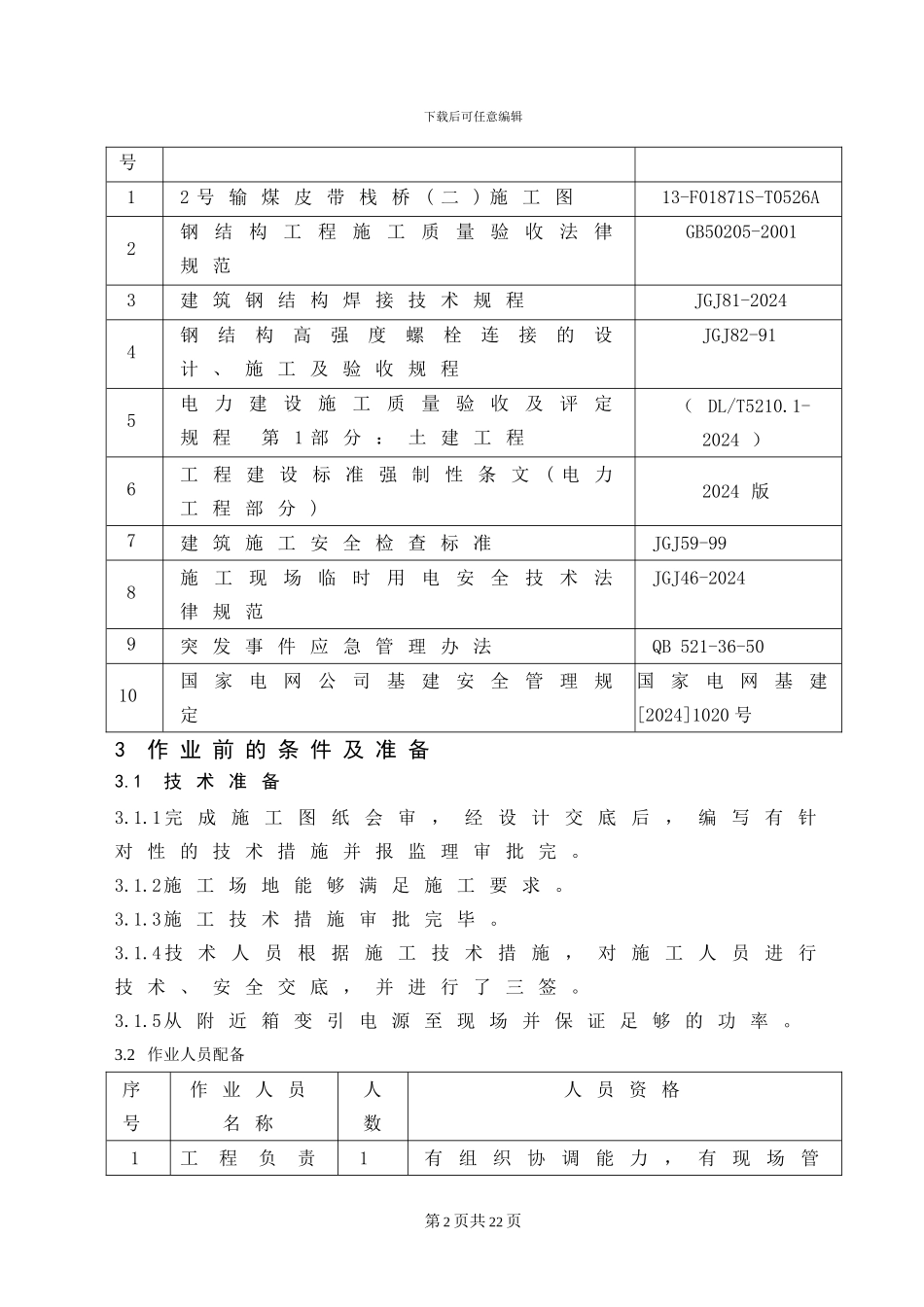

3 施 工 工 期2 号 输 煤 栈 桥 钢 结 构 完 成 工 期 计 划 用 100 天2 编制依据序资 料 名 称编 号第 1 页共 22 页下载后可任意编辑号12 号 输 煤 皮 带 栈 桥 ( 二 ) 施 工 图13-F01871S-T0526A2钢结构工程施工质量验收法律规 范GB50205-20013建 筑 钢 结 构 焊 接 技 术 规 程JGJ81-20244钢结构高强度螺栓连接的设计
