过水涵洞施工技术交底VIP免费

过水涵洞施工技术交底_第1页
1/8

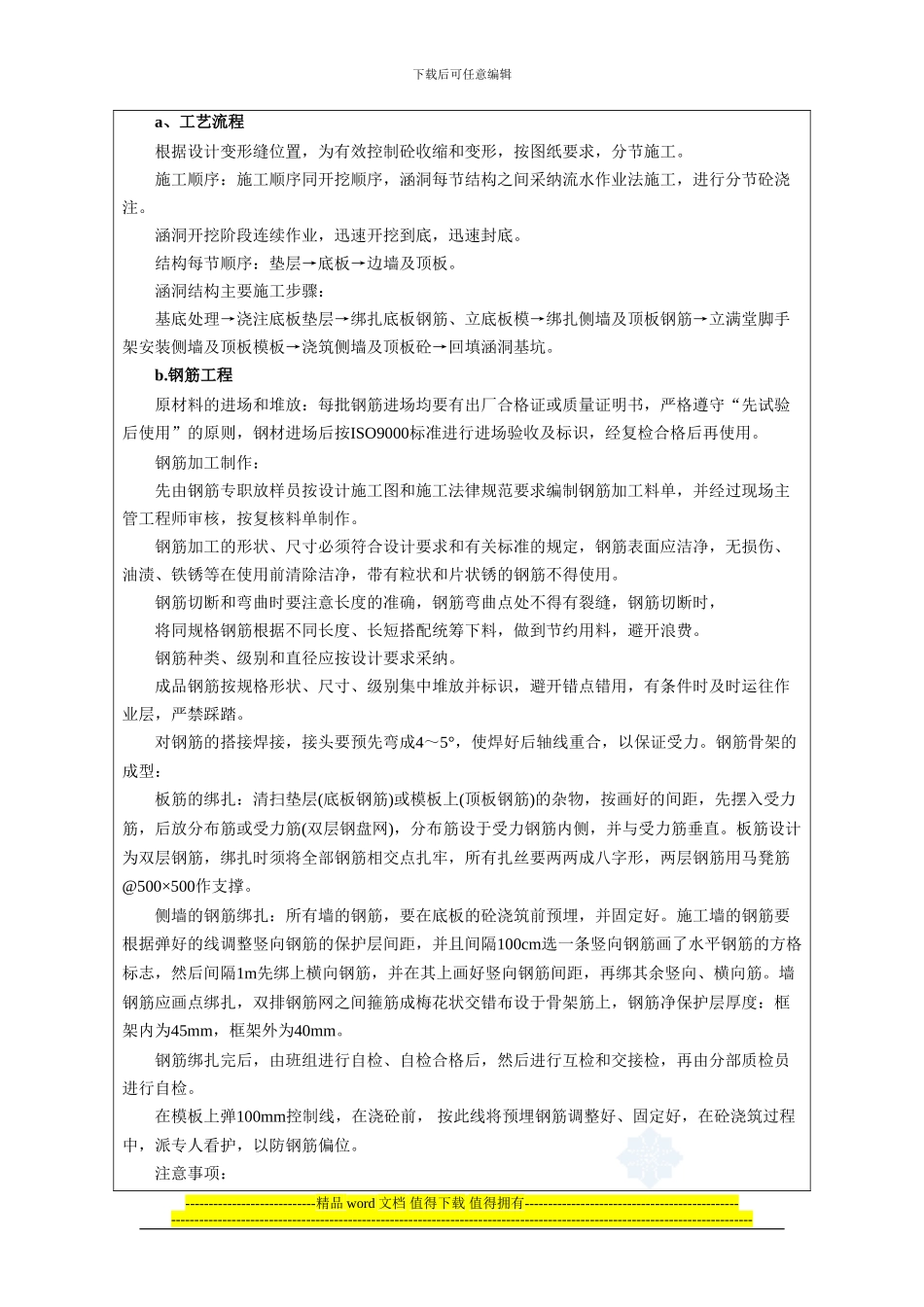

过水涵洞施工技术交底_第2页
2/8

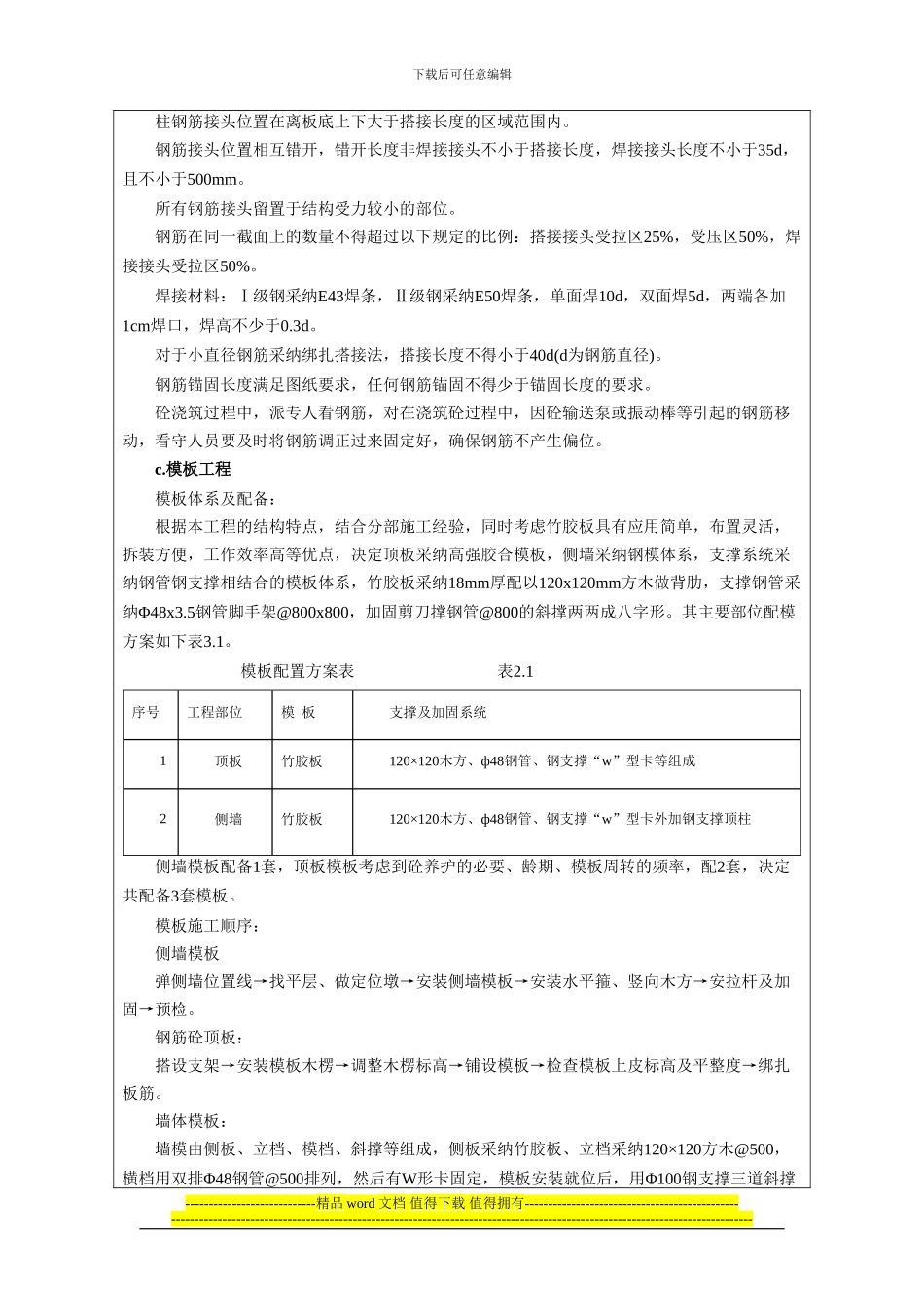

过水涵洞施工技术交底_第3页
3/8
下载后可任意编辑 技 术 交 底 书 交底编号:001工 程 位 置施工便道工 程 名 称交 底 部 位过水涵洞交 底 时 间交底详细内容及附图一、施工准备测量组根据便道线路确定涵洞设置位置、涵洞与便道交叉角度及涵底标高,保证位置准确。二、施工工艺设计参数:涵身净空 2.5 米(高)×4 米(宽),墙厚 0.5 米,涵身长 8.72 米,护墙长 3.65米,涵洞进口采纳护墙包护,涵洞出口与便道挡墙顺接。1、基坑开挖及回填涵洞开挖前先在基坑顶缘以外 1 米修建临时排水沟将地表水流引排,涵洞主体开挖施工采纳明挖法,涵身开挖深度约 3.8m,长度 8.72 米,端头 0.5 米加深 0.9 米;护墙开挖深度约4.1m,长度 3.65 米,端头 0.5 米加深 0.9 米,边坡采纳 1:0.25 放坡开挖,大型挖机挖碴,自卸汽车运弃土。基坑开挖、回填见图 2.1。 图 2.1 基坑开挖及回填断面图a. 开挖在基底以上留 20cm 厚度的岩层改由风动工具凿除,开挖完成后及时验收基坑,及早浇筑 20cm 厚 C30 砼垫层。b. 开挖至设计标高后,于结构外的基坑四周开挖排水沟,经集水坑由水泵抽出地面,保持基底干爽。C.涵洞及护墙结构砼强度达到设计 100%后采纳碎石及时进行两侧基坑回填,回填两侧分层对称进行,每层松铺厚度 15cm 左右,使用电动冲击夯分层夯实至压实系数 K≥0.95。2、涵洞钢筋砼结构----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑a、工艺流程根据设计变形缝位置,为有效控制砼收缩和变形,按图纸要求,分节施工。施工顺序:施工顺序同开挖顺序,涵洞每节结构之间采纳流水作业法施工,进行分节砼浇注。涵洞开挖阶段连续作业,迅速开挖到底,迅速封底。结构每节顺序:垫层→底板→边墙及顶板。涵洞结构主要施工步骤:基底处理→浇注底板垫层→绑扎底板钢筋、立底板模→绑扎侧墙及顶板钢筋→立满堂脚手架安装侧墙及顶板模板→浇筑侧墙及顶板砼→回填涵洞基坑。b.钢筋工程原材料的进场和堆放:每批钢筋进场均要有出厂合格证或质量证明书,严格遵守“先试验后使用”的原则,钢材进场后按ISO9000标准进行进场验收及标识,经复检合格后再使用。钢筋加工制作:先由钢筋专职放样员按设计施工图和施工法律规范要求...
