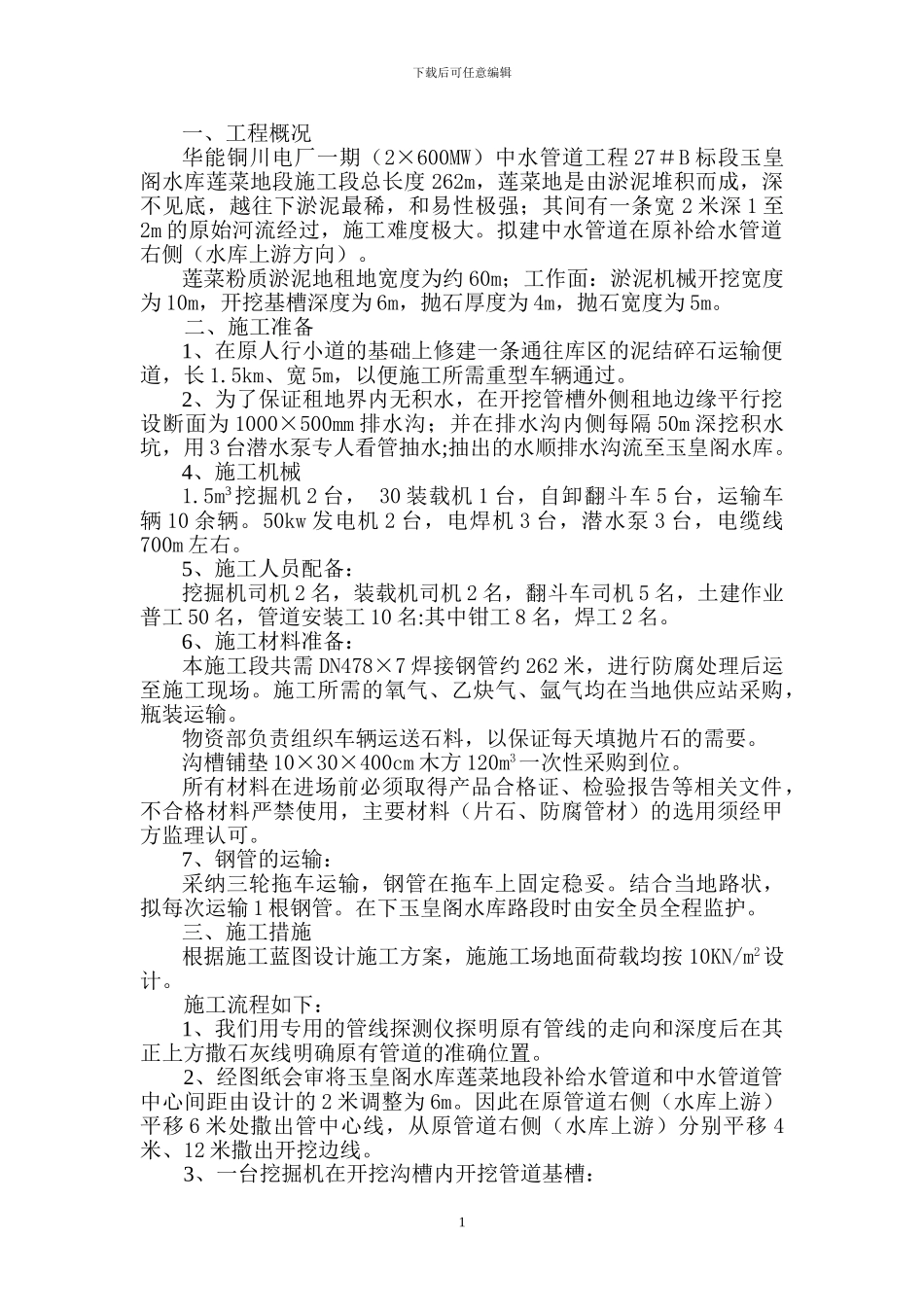

下载后可任意编辑一、工程概况华能铜川电厂一期（2×600MW）中水管道工程 27＃B 标段玉皇阁水库莲菜地段施工段总长度 262m，莲菜地是由淤泥堆积而成，深不见底，越往下淤泥最稀，和易性极强；其间有一条宽 2 米深 1 至2m 的原始河流经过，施工难度极大。拟建中水管道在原补给水管道右侧（水库上游方向）。莲菜粉质淤泥地租地宽度为约 60m；工作面：淤泥机械开挖宽度为 10m，开挖基槽深度为 6m，抛石厚度为 4m，抛石宽度为 5m。二、施工准备1、在原人行小道的基础上修建一条通往库区的泥结碎石运输便道，长 1.5km、宽 5m，以便施工所需重型车辆通过。2、为了保证租地界内无积水，在开挖管槽外侧租地边缘平行挖设断面为 1000×500mm 排水沟；并在排水沟内侧每隔 50m 深挖积水坑，用 3 台潜水泵专人看管抽水;抽出的水顺排水沟流至玉皇阁水库。4、施工机械1.5m3挖掘机 2 台， 30 装载机 1 台，自卸翻斗车 5 台，运输车辆 10 余辆。50kw 发电机 2 台，电焊机 3 台，潜水泵 3 台，电缆线700m 左右。5、施工人员配备：挖掘机司机 2 名，装载机司机 2 名，翻斗车司机 5 名，土建作业普工 50 名，管道安装工 10 名:其中钳工 8 名，焊工 2 名。6、施工材料准备：本施工段共需 DN478×7 焊接钢管约 262 米，进行防腐处理后运至施工现场。施工所需的氧气、乙炔气、氩气均在当地供应站采购，瓶装运输。物资部负责组织车辆运送石料，以保证每天填抛片石的需要。沟槽铺垫 10×30×400cm 木方 120m3一次性采购到位。所有材料在进场前必须取得产品合格证、检验报告等相关文件，不合格材料严禁使用，主要材料（片石、防腐管材）的选用须经甲方监理认可。7、钢管的运输：采纳三轮拖车运输，钢管在拖车上固定稳妥。结合当地路状，拟每次运输 1 根钢管。在下玉皇阁水库路段时由安全员全程监护。三、施工措施根据施工蓝图设计施工方案，施施工场地面荷载均按 10KN/m2设计。施工流程如下：1、我们用专用的管线探测仪探明原有管线的走向和深度后在其正上方撒石灰线明确原有管道的准确位置。2、经图纸会审将玉皇阁水库莲菜地段补给水管道和中水管道管中心间距由设计的 2 米调整为 6m。因此在原管道右侧（水库上游）平移 6 米处撒出管中心线，从原管道右侧（水库上游）分别平移 4米、12 米撒出开挖边线。3、一台挖掘机在开挖沟槽内开挖管道基槽：1下载后可任意编辑（1）由于开挖地段为淤泥，和易性极...
