过桥施工方案VIP免费

过桥施工方案_第1页
1/10
过桥施工方案_第2页
2/10
过桥施工方案_第3页
3/10

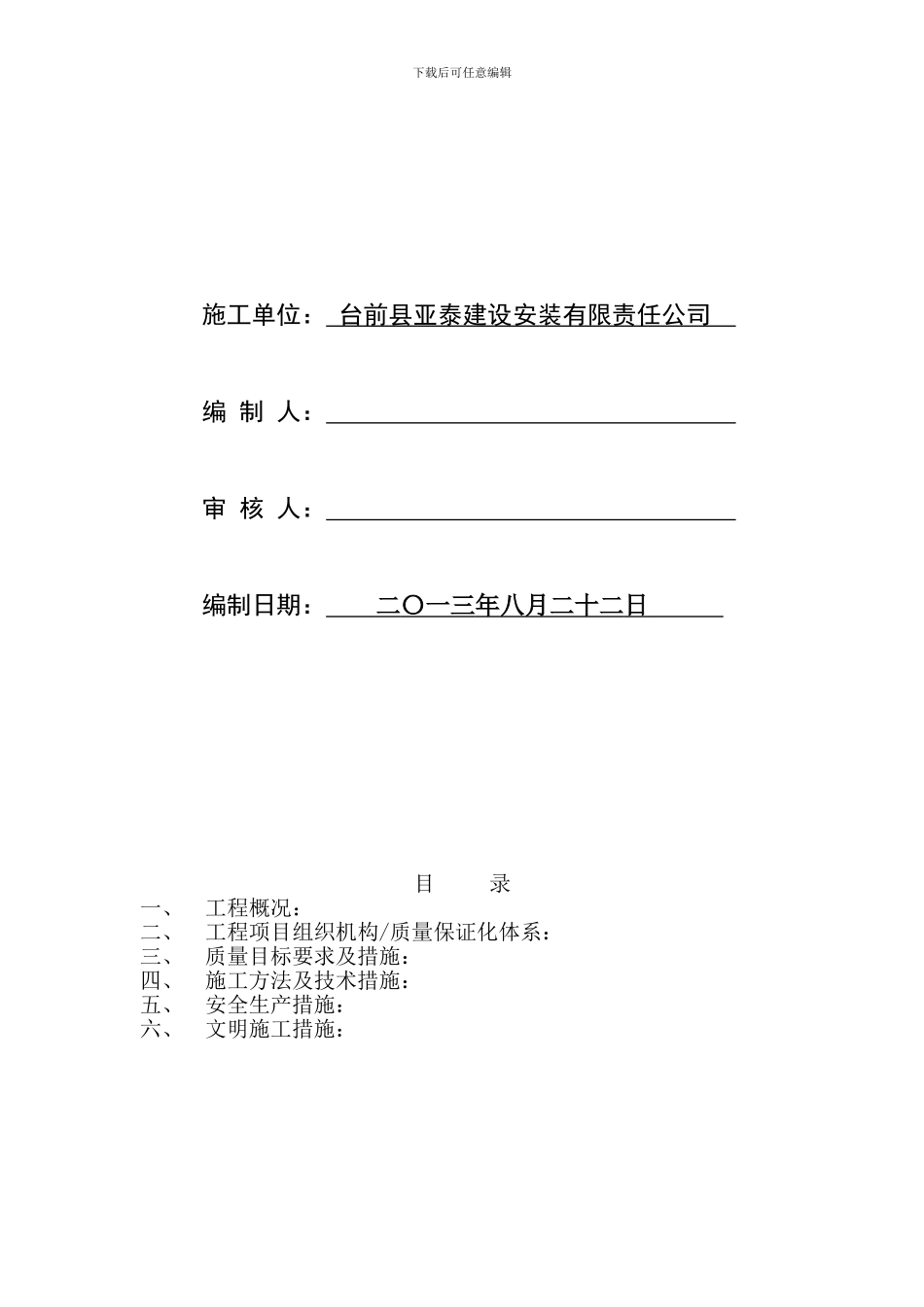

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】 洪洞县恒富路燃气管道工程燃气管道随桥敷设施工方案下载后可任意编辑施工单位: 台前县亚泰建设安装有限责任公司 编 制 人: 审 核 人: 编制日期: 二 〇一三 年 八月二十二 日 目 录一、工程概况:二、工程项目组织机构/质量保证化体系:三、质量目标要求及措施:四、施工方法及技术措施:五、安全生产措施:六、文明施工措施:下载后可任意编辑1. 编制依据1.1 施工技术标准及验收法律规范1、《城镇燃气输配工程施工及验收法律规范》 CJJ33-20242、《聚乙烯燃气管道工程技术法律规范》GJJ63-20243、《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-984、《城镇燃气设计法律规范》GB50028-20245、设计说明、2. 工程概况2.1 工程概况1 、工程概况:本工程位于洪洞县恒富大桥,恒富大桥为简支梁结构形式的混凝土桥梁东西走向,大桥全长 360 米,车行道宽为 22 米,南北两侧人行道宽为 2.5 米。该管道采纳 DN219*8 无缝 3PE 防腐钢管,在桥北桥墩处,随桥架空敷设跨越汾河。2.2 主要工程量序号名称规格材质工程量单位备注1无缝钢管Ф219*8.03PE360米2下载后可任意编辑2.3 劳动力需求计划工种按工程施工阶段投入劳动力情况 单位数量管工人5焊工人2力工人6合计人132.4 施工设备机具、设备配置与进场计划序号名称数量规格型号用途1吊车1 台25T2柴油发电机1 台30KW3吊带8 条8T45678主要施工工具、仪器、仪表序号名称规格型号数量用途1电焊机2 台焊接2水准仪1 台找平用3空压机1 台压力试验用4压力表Ф1500.4 级2 块压力试验5氧气、乙炔各 5 瓶67下载后可任意编辑83. 安全性分析3.1 管道压力恒富路燃气管道设计压力为 0.4MPa,实际运行压力为 0.3MPa。3.2 管材及其焊接过桥管道采纳 3PE 加强级防腐处理的 Φ219*8.0 无缝钢管,均采纳焊接,钢管焊接完成后,对焊缝进行外观质量检验,且质量标准不低于 GB/T12605 中的Ⅱ级质量要求,并对焊缝进行 100%无损探伤。3.3 管道补偿考虑管道补偿及减震措施,恒富大桥燃气管道安装时,需安装两个波纹补偿器。3.4 管道安装根据设计要求,燃气管道安装在桥梁的北侧,在桥两端管道出地面处设固定墩,采纳混凝土现场浇注。过桥支架安装:每个桥墩处设置固定管架,并在桥墩与桥墩之间设置每 12.5 米一个吊装管架。...
