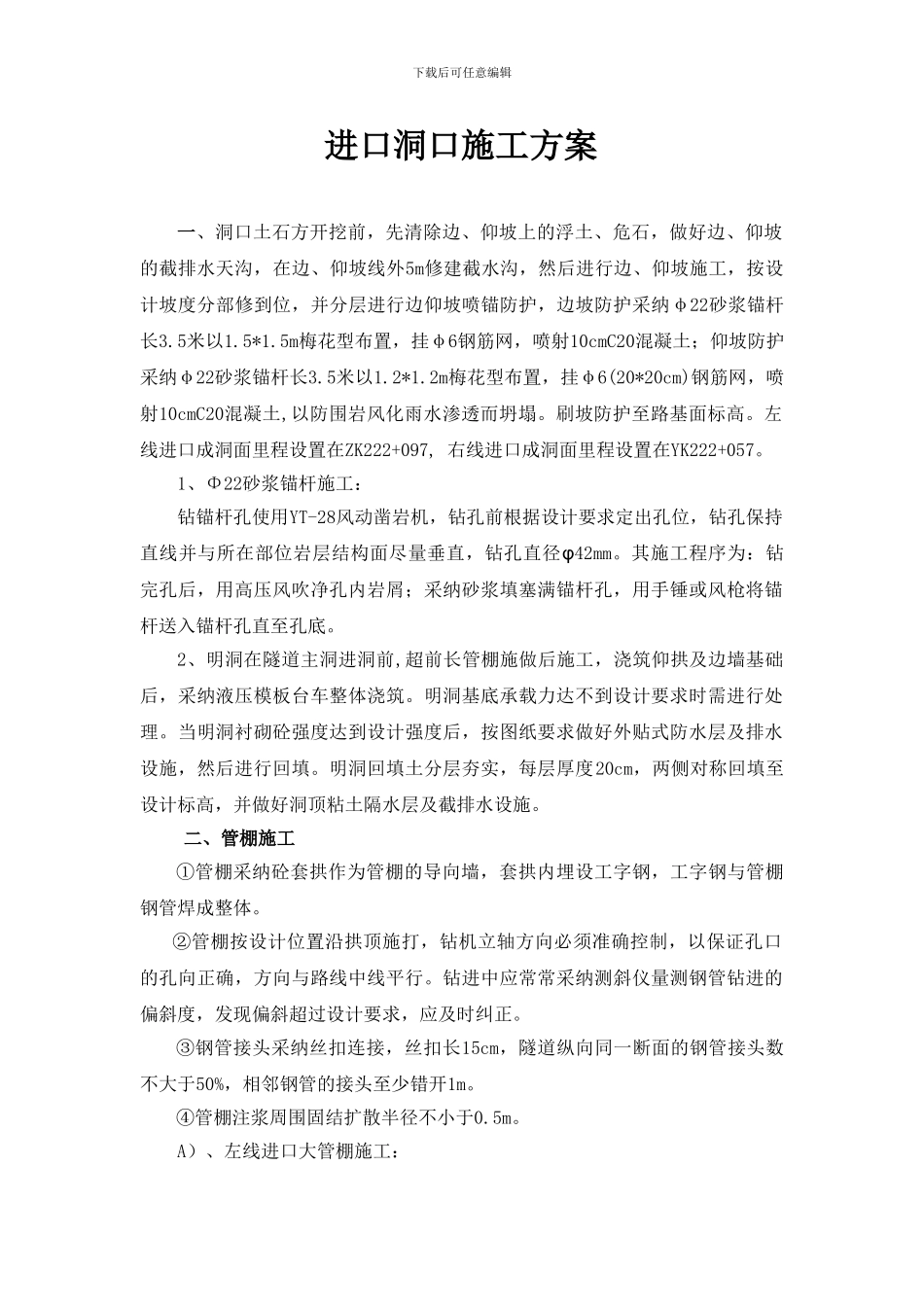

下载后可任意编辑 进口洞口施工方案一、洞口土石方开挖前，先清除边、仰坡上的浮土、危石，做好边、仰坡的截排水天沟，在边、仰坡线外5m修建截水沟，然后进行边、仰坡施工，按设计坡度分部修到位，并分层进行边仰坡喷锚防护，边坡防护采纳φ22砂浆锚杆长3.5米以1.5*1.5m梅花型布置，挂φ6钢筋网，喷射10cmC20混凝土；仰坡防护采纳φ22砂浆锚杆长3.5米以1.2*1.2m梅花型布置，挂φ6(20*20cm)钢筋网，喷射10cmC20混凝土,以防围岩风化雨水渗透而坍塌。刷坡防护至路基面标高。左线进口成洞面里程设置在ZK222+097, 右线进口成洞面里程设置在YK222+057。1、Φ22砂浆锚杆施工：钻锚杆孔使用YT-28风动凿岩机，钻孔前根据设计要求定出孔位，钻孔保持直线并与所在部位岩层结构面尽量垂直，钻孔直径φ42mm。其施工程序为：钻完孔后，用高压风吹净孔内岩屑；采纳砂浆填塞满锚杆孔，用手锤或风枪将锚杆送入锚杆孔直至孔底。2、明洞在隧道主洞进洞前,超前长管棚施做后施工，浇筑仰拱及边墙基础后，采纳液压模板台车整体浇筑。明洞基底承载力达不到设计要求时需进行处理。当明洞衬砌砼强度达到设计强度后，按图纸要求做好外贴式防水层及排水设施，然后进行回填。明洞回填土分层夯实，每层厚度20cm，两侧对称回填至设计标高，并做好洞顶粘土隔水层及截排水设施。二、管棚施工①管棚采纳砼套拱作为管棚的导向墙，套拱内埋设工字钢，工字钢与管棚钢管焊成整体。②管棚按设计位置沿拱顶施打，钻机立轴方向必须准确控制，以保证孔口的孔向正确，方向与路线中线平行。钻进中应常常采纳测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求，应及时纠正。③钢管接头采纳丝扣连接，丝扣长15cm，隧道纵向同一断面的钢管接头数不大于50%，相邻钢管的接头至少错开1m。④管棚注浆周围固结扩散半径不小于0.5m。A）、左线进口大管棚施工：下载后可任意编辑a、钻孔：进洞第一排大管棚施工是在洞口地表注浆加固，洞口边、仰坡路堑开挖，明洞拱部土方开挖完成，按先拱后墙施作完明暗交界段护拱砼衬砌并预埋管棚导向套管（Ф127×4）后进行。采纳地质钻机 Ф120 取芯钻头钻孔，禁止使用钻孔液，以防施工用水对粘土层的软化。为方便钻机施工，明洞拱部土质开挖采纳环形开挖，拱部核心土高度留至暗洞开挖外轮廊线下 1.0m，以核心土为钻机平台，从拱顶向两侧顺序钻孔，两台钻机同时作业，随着孔位高度的降低，降低核心土平台高度。b、管棚安装：将加工编号的管棚钢管，同人工结合钻机...
