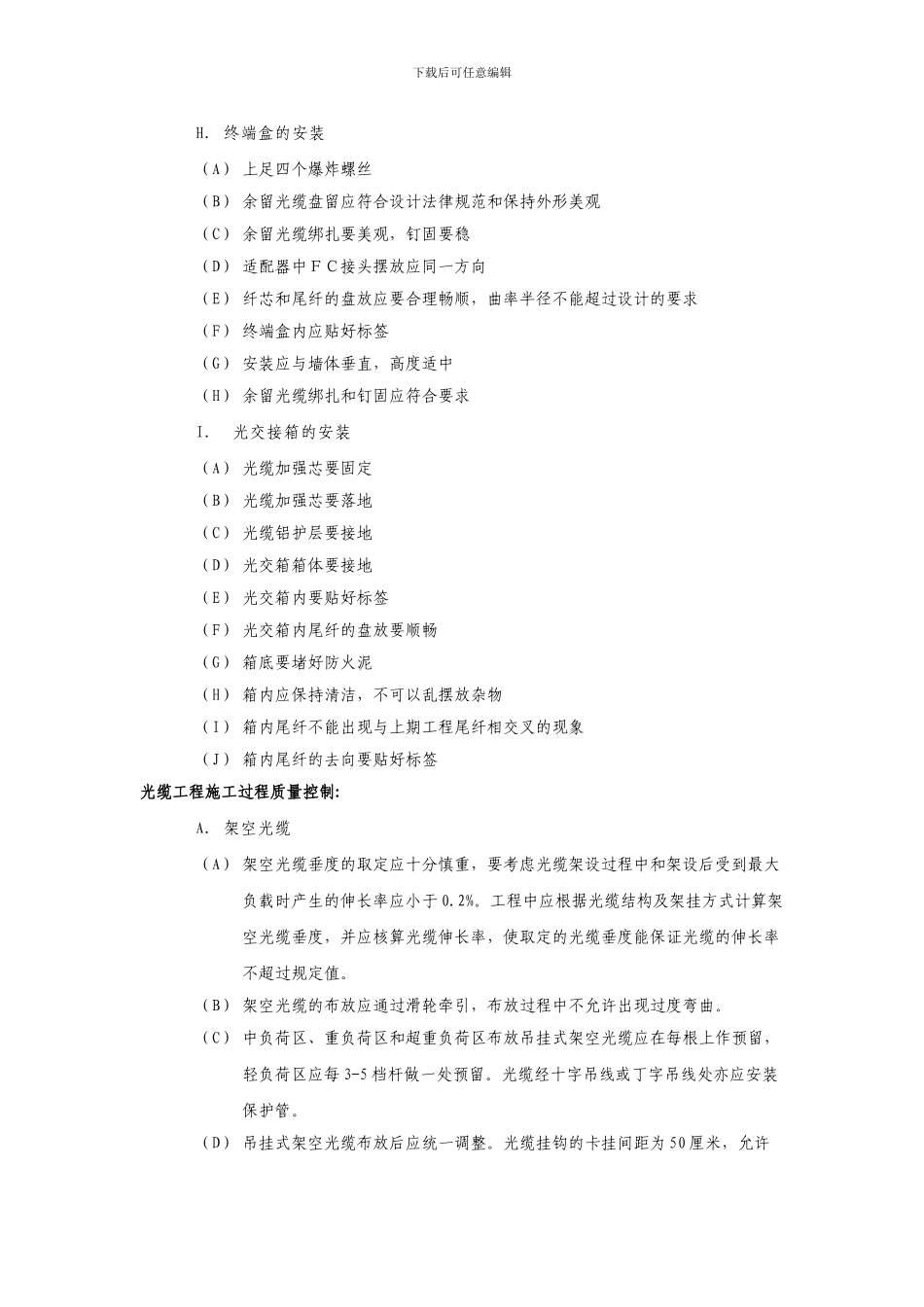

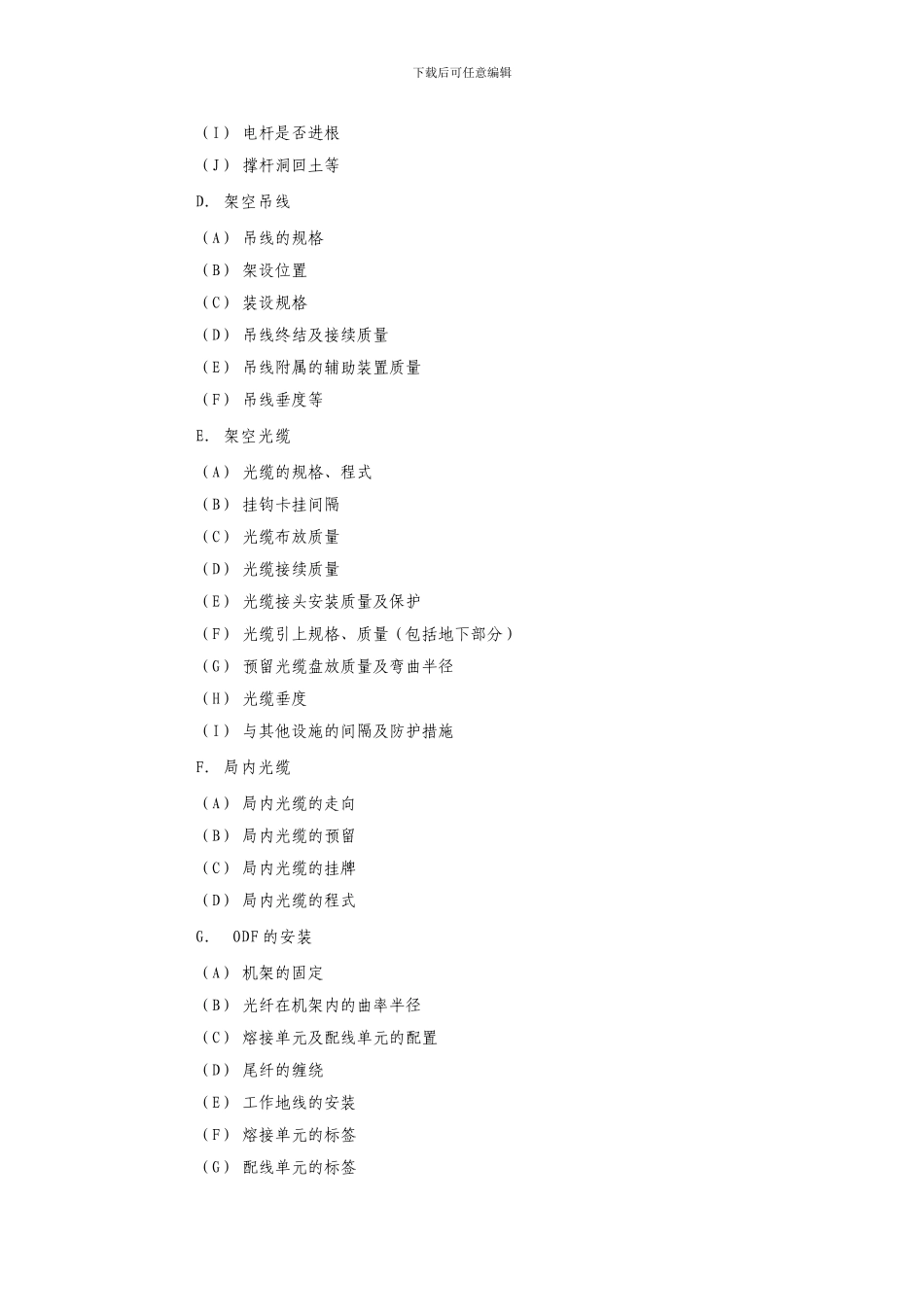

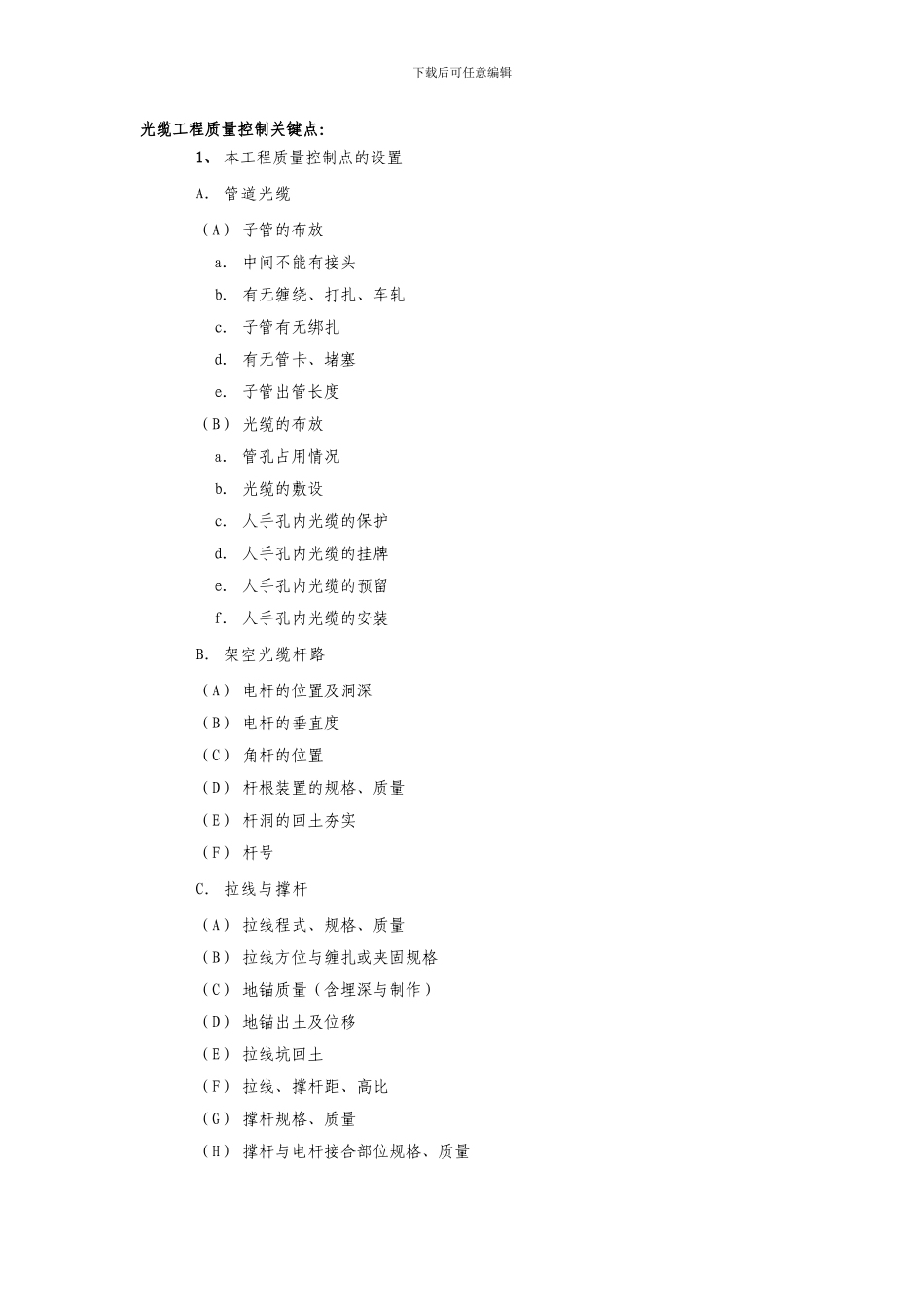

下载后可任意编辑光缆工程质量控制关键点：1、 本工程质量控制点的设置A. 管道光缆（A） 子管的布放a． 中间不能有接头b． 有无缠绕、打扎、车轧c． 子管有无绑扎d． 有无管卡、堵塞e． 子管出管长度（B） 光缆的布放a． 管孔占用情况b． 光缆的敷设c． 人手孔内光缆的保护d． 人手孔内光缆的挂牌e． 人手孔内光缆的预留f． 人手孔内光缆的安装B. 架空光缆杆路（A） 电杆的位置及洞深（B） 电杆的垂直度（C） 角杆的位置 （D） 杆根装置的规格、质量（E） 杆洞的回土夯实 （F） 杆号C. 拉线与撑杆（A） 拉线程式、规格、质量 （B） 拉线方位与缠扎或夹固规格 （C） 地锚质量（含埋深与制作） （D） 地锚出土及位移（E） 拉线坑回土 （F） 拉线、撑杆距、高比（G） 撑杆规格、质量（H） 撑杆与电杆接合部位规格、质量下载后可任意编辑（I） 电杆是否进根 （J） 撑杆洞回土等D. 架空吊线（A） 吊线的规格 （B） 架设位置（C） 装设规格 （D） 吊线终结及接续质量（E） 吊线附属的辅助装置质量 （F） 吊线垂度等E. 架空光缆（A） 光缆的规格、程式 （B） 挂钩卡挂间隔（C） 光缆布放质量 （D） 光缆接续质量（E） 光缆接头安装质量及保护（F） 光缆引上规格、质量（包括地下部分）（G） 预留光缆盘放质量及弯曲半径（H） 光缆垂度（I） 与其他设施的间隔及防护措施F. 局内光缆（A） 局内光缆的走向（B） 局内光缆的预留（C） 局内光缆的挂牌（D） 局内光缆的程式G. ODF 的安装（A） 机架的固定（B） 光纤在机架内的曲率半径（C） 熔接单元及配线单元的配置（D） 尾纤的缠绕（E） 工作地线的安装（F） 熔接单元的标签（G） 配线单元的标签下载后可任意编辑H. 终端盒的安装（A） 上足四个爆炸螺丝（B） 余留光缆盘留应符合设计法律规范和保持外形美观（C） 余留光缆绑扎要美观，钉固要稳（D） 适配器中ＦＣ接头摆放应同一方向（E） 纤芯和尾纤的盘放应要合理畅顺，曲率半径不能超过设计的要求（F） 终端盒内应贴好标签（G） 安装应与墙体垂直，高度适中（H） 余留光缆绑扎和钉固应符合要求 I. 光交接箱的安装（A） 光缆加强芯要固定（B） 光缆加强芯要落地（C） 光缆铝护层要接地（D） 光交箱箱体要接地（E） 光交箱内要贴好标签（F） 光交箱内尾纤的盘放要顺畅（G） 箱底要堵好防火泥（H） 箱内应保持清洁，不可以乱摆放杂物（I） 箱内尾纤不能出现...
