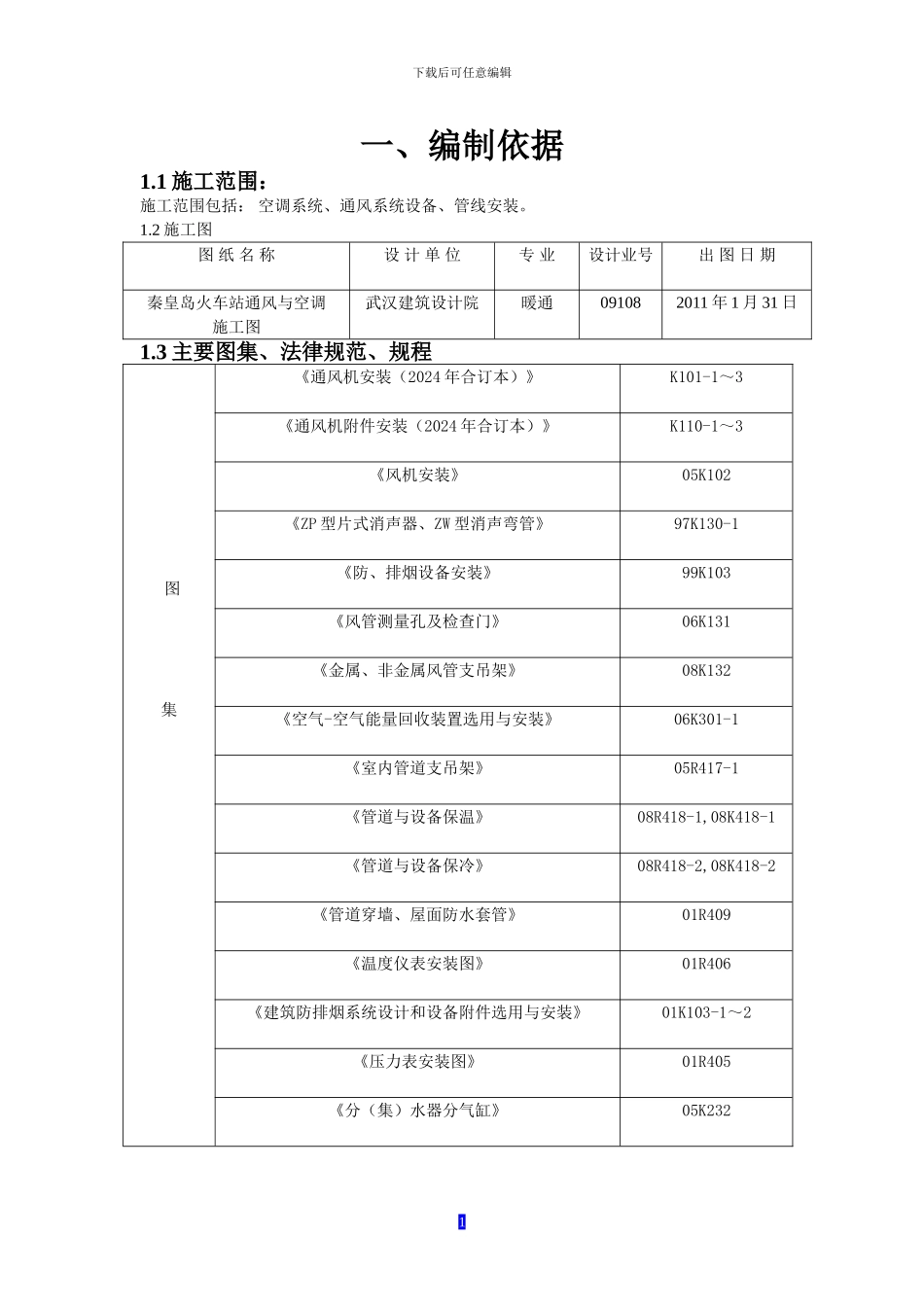

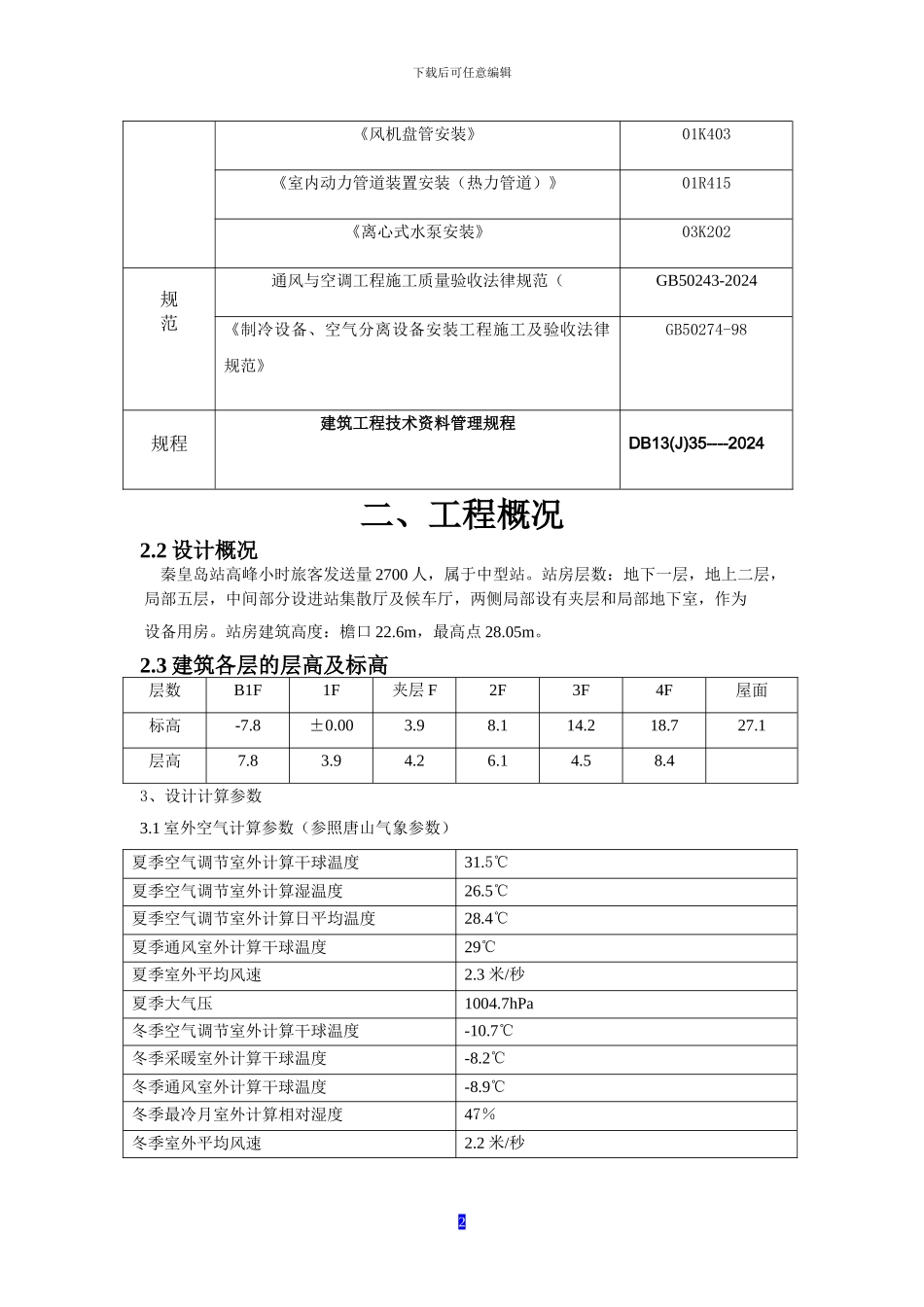

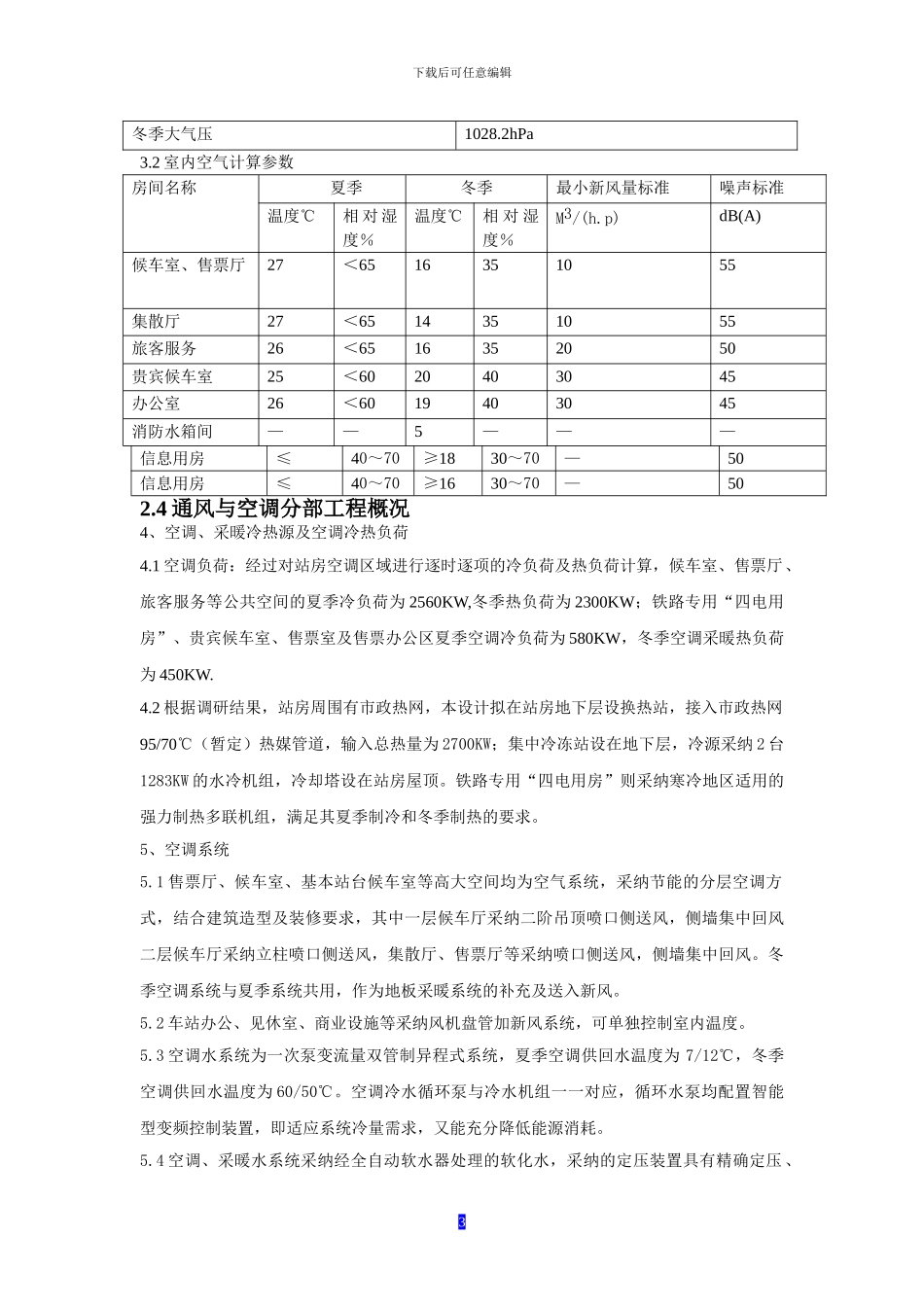

下载后可任意编辑一、编制依据1.1 施工范围：施工范围包括： 空调系统、通风系统设备、管线安装。1.2 施工图图 纸 名 称设 计 单 位专 业设计业号出 图 日 期秦皇岛火车站通风与空调施工图武汉建筑设计院暖通091082011 年 1 月 31 日1.3 主要图集、法律规范、规程图集《通风机安装（2024 年合订本）》K101-1～3《通风机附件安装（2024 年合订本）》K110-1～3《风机安装》05K102《ZP 型片式消声器、ZW 型消声弯管》97K130-1《防、排烟设备安装》99K103《风管测量孔及检查门》06K131《金属、非金属风管支吊架》08K132《空气-空气能量回收装置选用与安装》06K301-1《室内管道支吊架》05R417-1《管道与设备保温》08R418-1,08K418-1《管道与设备保冷》08R418-2,08K418-2《管道穿墙、屋面防水套管》01R409《温度仪表安装图》01R406《建筑防排烟系统设计和设备附件选用与安装》01K103-1～2《压力表安装图》01R405《分（集）水器分气缸》05K2321下载后可任意编辑《风机盘管安装》01K403《室内动力管道装置安装（热力管道）》01R415《离心式水泵安装》03K202规范通风与空调工程施工质量验收法律规范（GB50243-2024《制冷设备、空气分离设备安装工程施工及验收法律规范》GB50274-98规程建筑工程技术资料管理规程DB13(J)35----2024二、工程概况2.2 设计概况 秦皇岛站高峰小时旅客发送量 2700 人，属于中型站。站房层数：地下一层，地上二层， 局部五层，中间部分设进站集散厅及候车厅，两侧局部设有夹层和局部地下室，作为 设备用房。站房建筑高度：檐口 22.6m，最高点 28.05m。2.3 建筑各层的层高及标高层数B1F1F夹层 F2F3F4F屋面标高-7.8±0.003.98.114.218.727.1层高7.83.94.26.14.58.43、设计计算参数3.1 室外空气计算参数（参照唐山气象参数）夏季空气调节室外计算干球温度31.5℃夏季空气调节室外计算湿温度26.5℃夏季空气调节室外计算日平均温度28.4℃夏季通风室外计算干球温度29℃夏季室外平均风速2.3 米/秒夏季大气压1004.7hPa冬季空气调节室外计算干球温度-10.7℃冬季采暖室外计算干球温度-8.2℃冬季通风室外计算干球温度-8.9℃冬季最冷月室外计算相对湿度47％冬季室外平均风速2.2 米/秒2下载后可任意编辑冬季大气压1028.2hPa3.2 室内空气计算参数房间名称夏季冬季最小新风量标准噪声标准温度℃相 对 湿度％温度℃相 对 湿度％M3/(h.p)dB(A)候车室、售票厅27＜6516351055集散厅27＜6514351055旅客服务26＜6...
