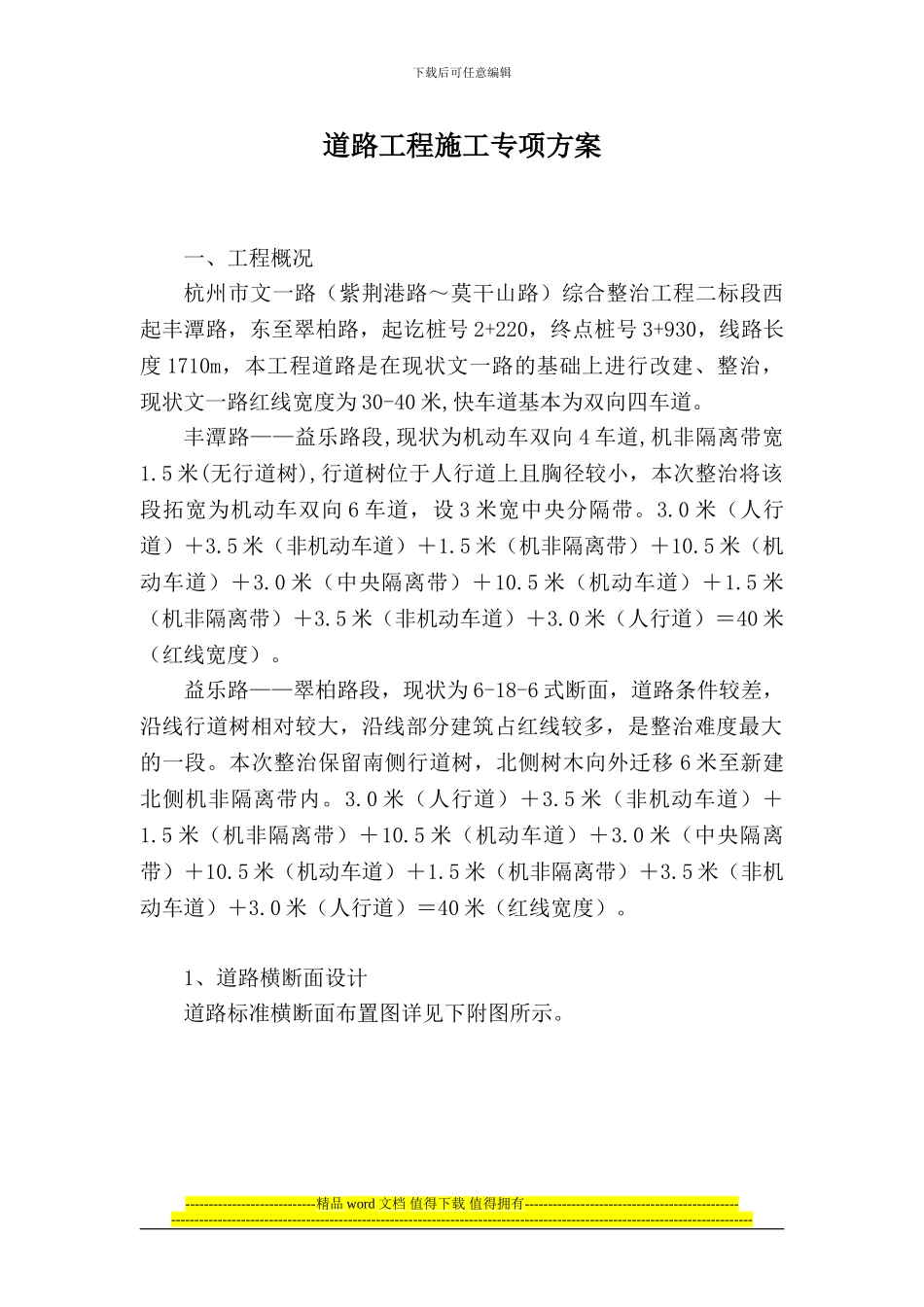

下载后可任意编辑道路工程施工专项方案一、工程概况杭州市文一路（紫荆港路～莫干山路）综合整治工程二标段西起丰潭路，东至翠柏路，起讫桩号 2+220，终点桩号 3+930，线路长度 1710m，本工程道路是在现状文一路的基础上进行改建、整治，现状文一路红线宽度为 30-40 米,快车道基本为双向四车道。丰潭路——益乐路段,现状为机动车双向 4 车道,机非隔离带宽1.5 米(无行道树),行道树位于人行道上且胸径较小，本次整治将该段拓宽为机动车双向 6 车道，设 3 米宽中央分隔带。3.0 米（人行道）＋3.5 米（非机动车道）＋1.5 米（机非隔离带）＋10.5 米（机动车道）＋3.0 米（中央隔离带）＋10.5 米（机动车道）＋1.5 米（机非隔离带）＋3.5 米（非机动车道）＋3.0 米（人行道）＝40 米（红线宽度）。益乐路——翠柏路段，现状为 6-18-6 式断面，道路条件较差，沿线行道树相对较大，沿线部分建筑占红线较多，是整治难度最大的一段。本次整治保留南侧行道树，北侧树木向外迁移 6 米至新建北侧机非隔离带内。3.0 米（人行道）＋3.5 米（非机动车道）＋1.5 米（机非隔离带）＋10.5 米（机动车道）＋3.0 米（中央隔离带）＋10.5 米（机动车道）＋1.5 米（机非隔离带）＋3.5 米（非机动车道）＋3.0 米（人行道）＝40 米（红线宽度）。1、道路横断面设计道路标准横断面布置图详见下附图所示。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 2、道路纵横断面设计：文一路（紫荆港路～莫干山路）综合整治工程二标段道路机动车道、非机动车道路面路拱均采纳直线型路拱，横坡坡度 i＝1.5％，人行道横坡 i＝0。益乐路以西现状道路为沥青砼路面，以东为水泥砼路面，交叉口为沥青砼路面，道路沿线除两座桥梁处起伏较大外，其余地势均较平坦，现状道路原地坪标高：现状冯家河桥原地坪标高为 4.210m～4.800m，古荡湾河桥原地坪标高为 4.110m～4.600m 其余现状道路原地坪标高：3.44m～4.27m，新建道路路面标高控制在 3.380m～4.791m。道路最大纵坡 1.951％，最小纵坡-1.767％，坡度长度控制在 40.0m～200m 内调整。道路大部分采纳 0.300％纵坡。3、道路结构设计：本工程分为新建及拼宽二种路面结构形...
