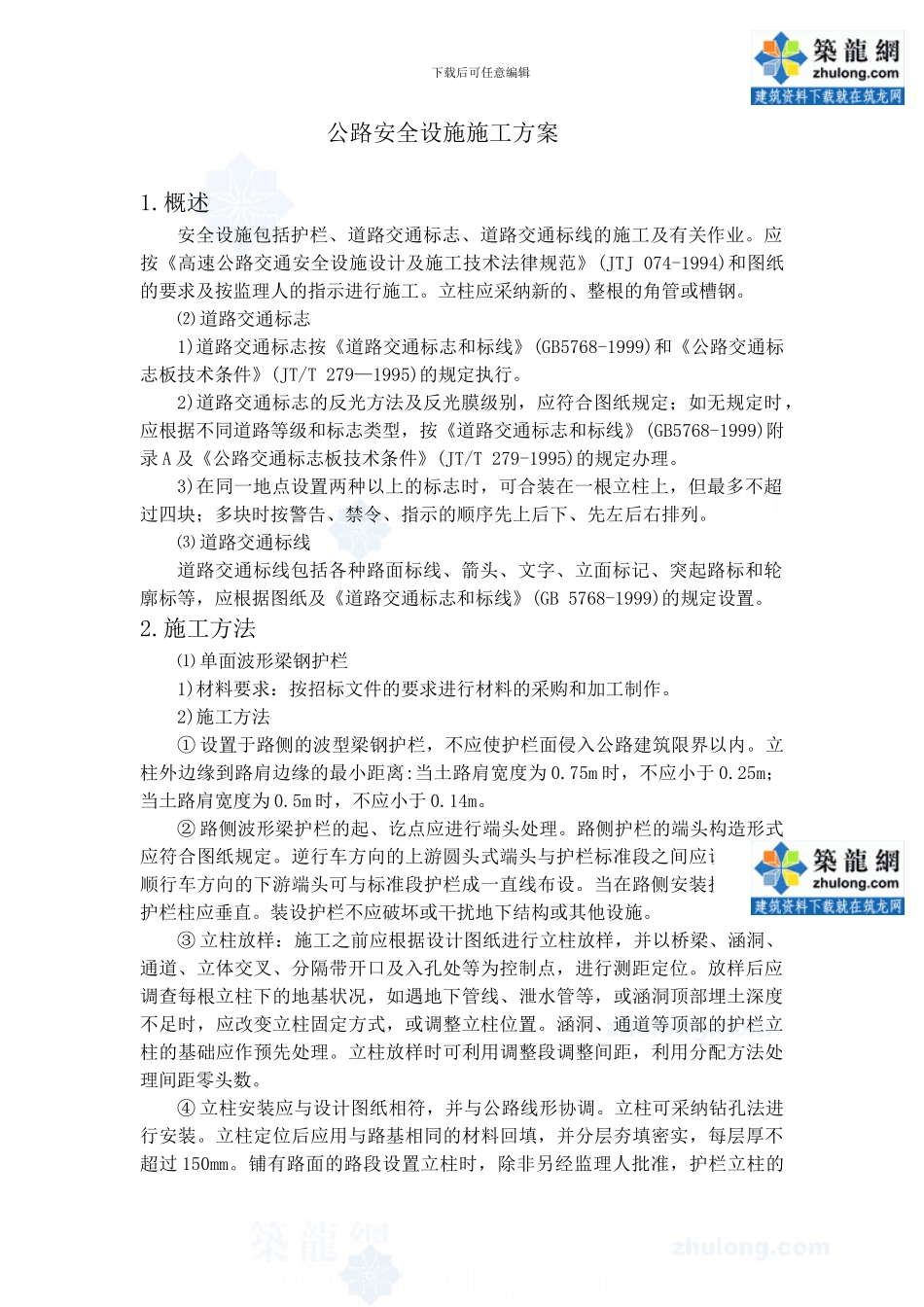

下载后可任意编辑公路安全设施施工方案1.概述安全设施包括护栏、道路交通标志、道路交通标线的施工及有关作业。应按《高速公路交通安全设施设计及施工技术法律规范》(JTJ 074-1994)和图纸的要求及按监理人的指示进行施工。立柱应采纳新的、整根的角管或槽钢。⑵ 道路交通标志1)道路交通标志按《道路交通标志和标线》(GB5768-1999)和《公路交通标志板技术条件》(JT/T 279—1995)的规定执行。2)道路交通标志的反光方法及反光膜级别，应符合图纸规定；如无规定时，应根据不同道路等级和标志类型，按《道路交通标志和标线》(GB5768-1999)附录 A 及《公路交通标志板技术条件》(JT/T 279-1995)的规定办理。3)在同一地点设置两种以上的标志时，可合装在一根立柱上，但最多不超过四块；多块时按警告、禁令、指示的顺序先上后下、先左后右排列。⑶ 道路交通标线道路交通标线包括各种路面标线、箭头、文字、立面标记、突起路标和轮廓标等，应根据图纸及《道路交通标志和标线》(GB 5768-1999)的规定设置。2.施工方法⑴ 单面波形梁钢护栏1)材料要求：按招标文件的要求进行材料的采购和加工制作。2)施工方法① 设置于路侧的波型梁钢护栏，不应使护栏面侵入公路建筑限界以内。立柱外边缘到路肩边缘的最小距离:当土路肩宽度为 0.75m 时，不应小于 0.25m；当土路肩宽度为 0.5m 时，不应小于 0.14m。② 路侧波形梁护栏的起、讫点应进行端头处理。路侧护栏的端头构造形式应符合图纸规定。逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段，顺行车方向的下游端头可与标准段护栏成一直线布设。当在路侧安装护栏时，护栏柱应垂直。装设护栏不应破坏或干扰地下结构或其他设施。③ 立柱放样：施工之前应根据设计图纸进行立柱放样，并以桥梁、涵洞、通道、立体交叉、分隔带开口及入孔处等为控制点，进行测距定位。放样后应调查每根立柱下的地基状况，如遇地下管线、泄水管等，或涵洞顶部埋土深度不足时，应改变立柱固定方式，或调整立柱位置。涵洞、通道等顶部的护栏立柱的基础应作预先处理。立柱放样时可利用调整段调整间距，利用分配方法处理间距零头数。④ 立柱安装应与设计图纸相符，并与公路线形协调。立柱可采纳钻孔法进行安装。立柱定位后应用与路基相同的材料回填，并分层夯填密实，每层厚不超过 150mm。铺有路面的路段设置立柱时，除非另经监理人批准，护栏立柱的下载后可任意编辑安装，一般在路面铺筑完成之后进行；或在路基充分压实，...
