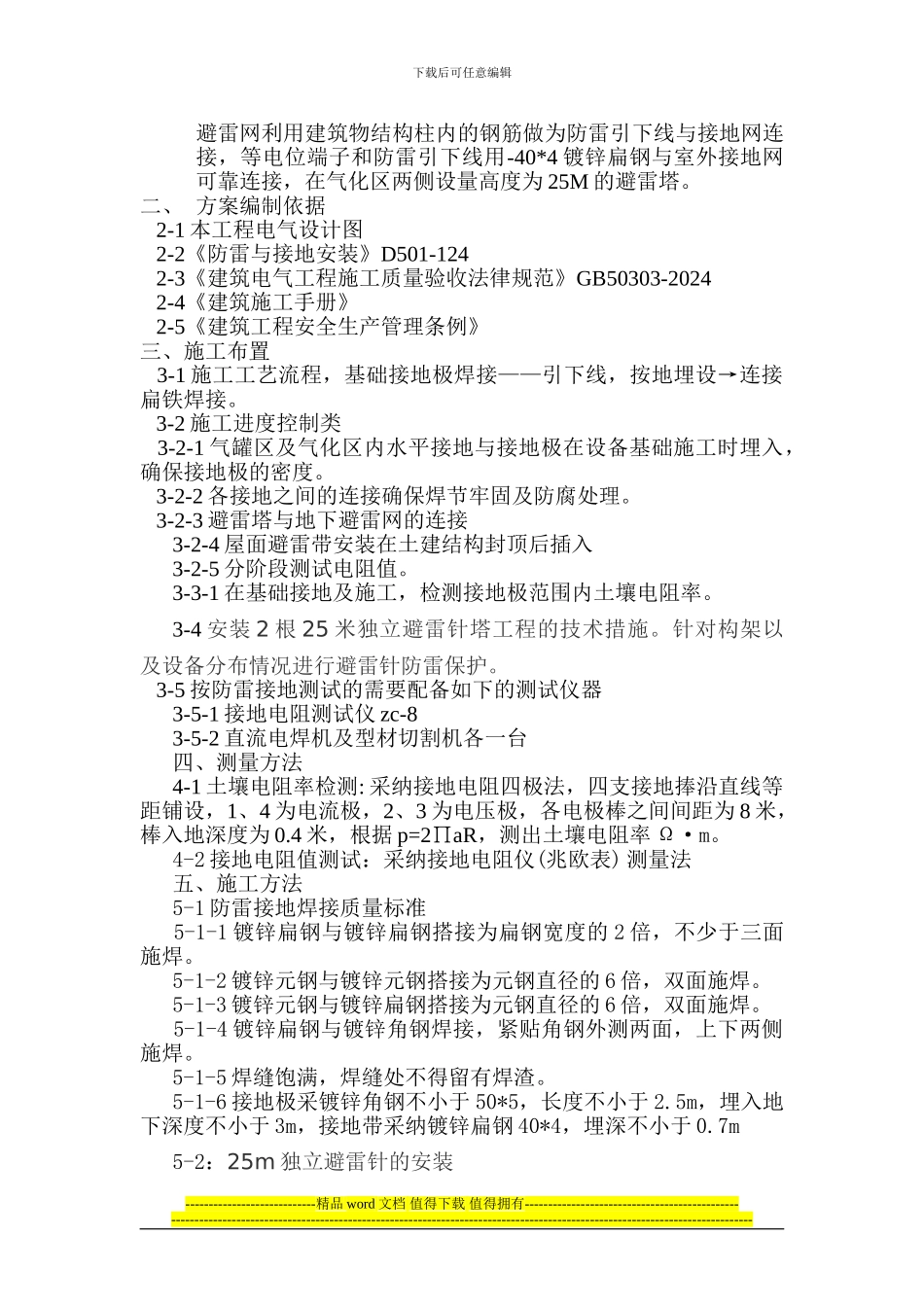

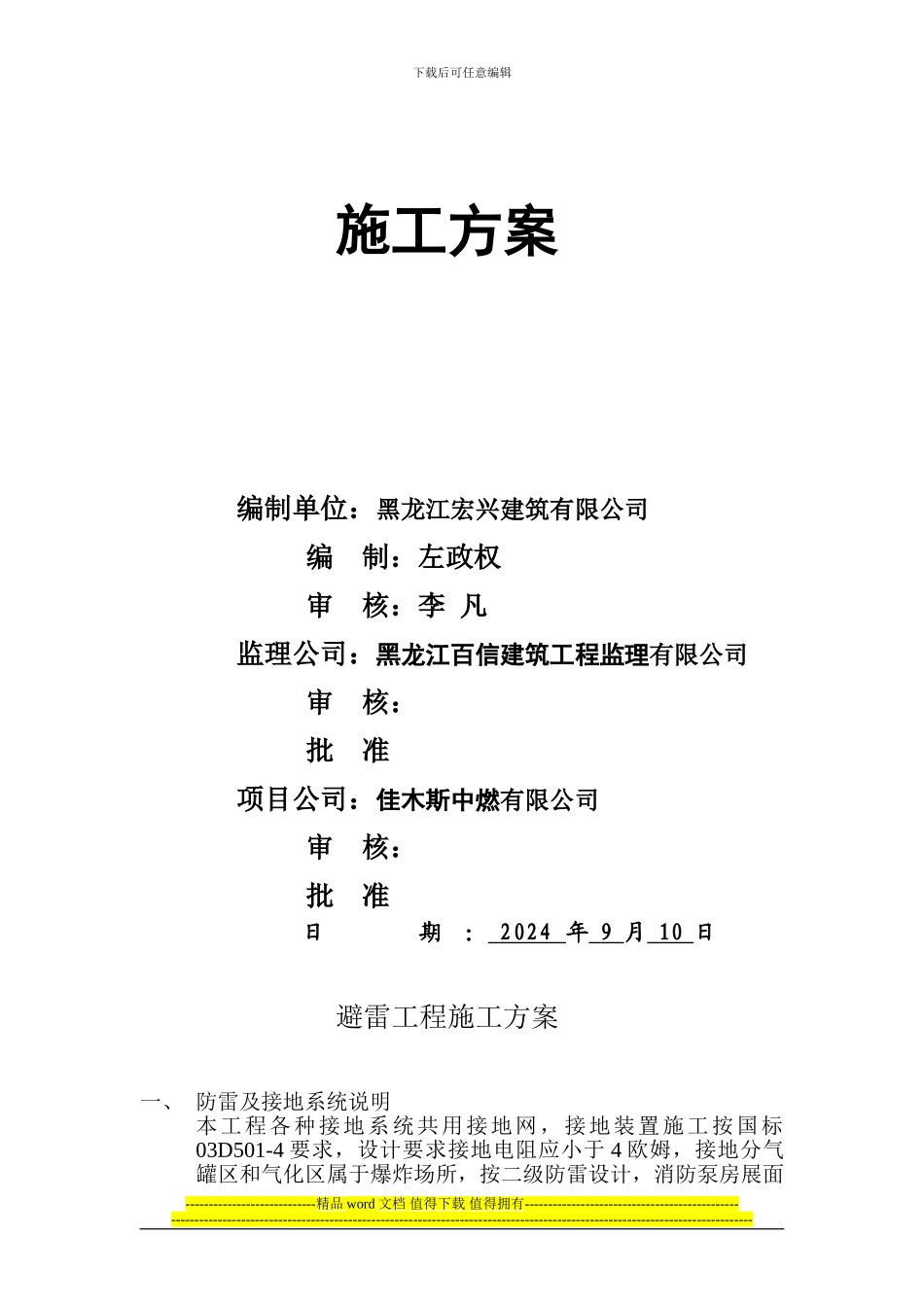

下载后可任意编辑 佳木斯中燃 LNG 气化站工程(LNG 气化站避雷接地工程)----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 word 文档可以编辑(本页是封面)【最新资料 Word 版 可自由编辑!!】下载后可任意编辑 施工方案编制单位:黑龙江宏兴建筑有限公司编 制:左政权审 核:李 凡监理公司:黑龙江百信建筑工程监理有限公司审 核:批 准项目公司:佳木斯中燃有限公司审 核:批 准日 期 : 2024 年 9 月 10 日避雷工程施工方案一、 防雷及接地系统说明本工程各种接地系统共用接地网,接地装置施工按国标03D501-4 要求,设计要求接地电阻应小于 4 欧姆,接地分气罐区和气化区属于爆炸场所,按二级防雷设计,消防泵房展面----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑避雷网利用建筑物结构柱内的钢筋做为防雷引下线与接地网连接,等电位端子和防雷引下线用-40*4 镀锌扁钢与室外接地网可靠连接,在气化区两侧设量高度为 25M 的避雷塔。二、 方案编制依据 2-1 本工程电气设计图 2-2《防雷与接地安装》D501-124 2-3《建筑电气工程施工质量验收法律规范》GB50303-2024 2-4《建筑施工手册》 2-5《建筑工程安全生产管理条例》三、施工布置 3-1 施工工艺流程,基础接地极焊接——引下线,按地埋设→连接扁铁焊接。 3-2 施工进度控制类 3-2-1 气罐区及气化区内水平接地与接地极在设备基础施工时埋入,确保接地极的密度。 3-2-2 各接地之间的连接确保焊节牢固及防腐处理。 3-2-3 避雷塔与地下避雷网的连接3-2-4 屋面避雷带安装在土建结构封顶后插入3-2-5 分阶段测试电阻值。3-3-1 在基础接地及施工,检测接地极范围内土壤电阻率。3-4 安装 2 根 25 米独立避雷针塔工程的技术措施。针对构架以及设备分布情况进行避雷针防雷保护。 3-5 按防雷接地测试的需要配备如下的测试仪器3-5-1 接地电阻测试仪 zc-83-5-2 直流电焊机及型材切割机各一台四、测量方法4-1 土壤...
