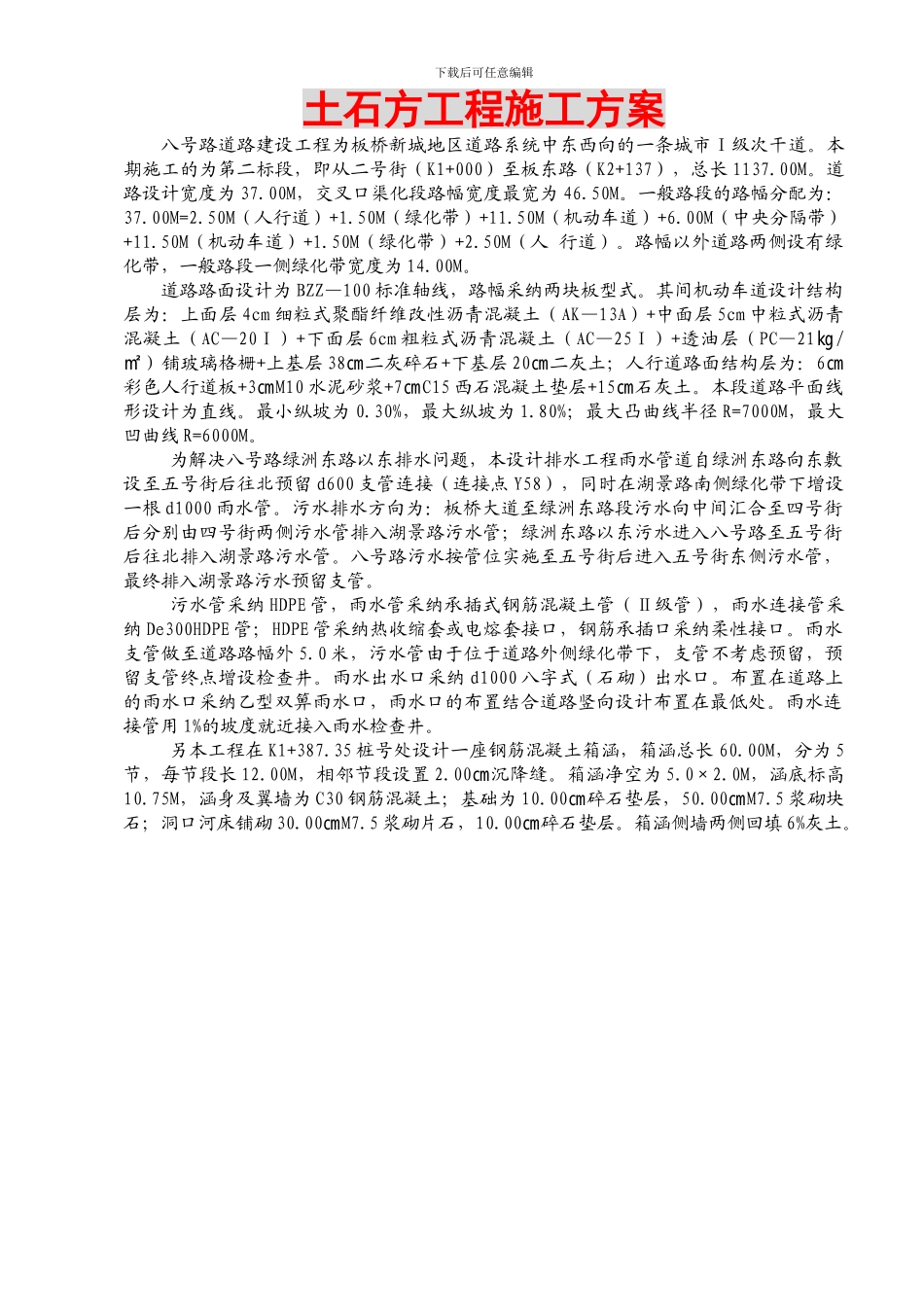

下载后可任意编辑土石方工程施工方案八号路道路建设工程为板桥新城地区道路系统中东西向的一条城市Ⅰ级次干道。本期施工的为第二标段，即从二号街（K1+000）至板东路（K2+137），总长 1137.00M。道路设计宽度为 37.00M，交叉口渠化段路幅宽度最宽为 46.50M。一般路段的路幅分配为：37.00M=2.50M（人行道）+1.50M（绿化带）+11.50M（机动车道）+6.00M（中央分隔带）+11.50M（机动车道）+1.50M（绿化带）+2.50M（人 行道）。路幅以外道路两侧设有绿化带，一般路段一侧绿化带宽度为 14.00M。道路路面设计为 BZZ—100 标准轴线，路幅采纳两块板型式。其间机动车道设计结构层为：上面层 4cm 细粒式聚酯纤维改性沥青混凝土（AK—13A）+中面层 5cm 中粒式沥青混凝土（AC—20Ⅰ）+下面层 6cm 粗粒式沥青混凝土（AC—25Ⅰ）+透油层（PC—21㎏/）铺玻璃格栅㎡+上基层 38二灰碎石㎝+下基层 20二灰土；人行道路面结构层为：㎝6㎝彩色人行道板+3㎝M10 水泥砂浆+7㎝C15 西石混凝土垫层+15石灰土。本段道路平面线㎝形设计为直线。最小纵坡为 0.30%，最大纵坡为 1.80%；最大凸曲线半径 R=7000M，最大凹曲线 R=6000M。为解决八号路绿洲东路以东排水问题，本设计排水工程雨水管道自绿洲东路向东敷设至五号街后往北预留 d600 支管连接（连接点 Y58），同时在湖景路南侧绿化带下增设一根 d1000 雨水管。污水排水方向为：板桥大道至绿洲东路段污水向中间汇合至四号街后分别由四号街两侧污水管排入湖景路污水管；绿洲东路以东污水进入八号路至五号街后往北排入湖景路污水管。八号路污水按管位实施至五号街后进入五号街东侧污水管，最终排入湖景路污水预留支管。污水管采纳 HDPE 管，雨水管采纳承插式钢筋混凝土管（Ⅱ级管），雨水连接管采纳 De300HDPE 管；HDPE 管采纳热收缩套或电熔套接口，钢筋承插口采纳柔性接口。雨水支管做至道路路幅外 5.0 米，污水管由于位于道路外侧绿化带下，支管不考虑预留，预留支管终点增设检查井。雨水出水口采纳 d1000 八字式（石砌）出水口。布置在道路上的雨水口采纳乙型双箅雨水口，雨水口的布置结合道路竖向设计布置在最低处。雨水连接管用 1%的坡度就近接入雨水检查井。另本工程在 K1+387.35 桩号处设计一座钢筋混凝土箱涵，箱涵总长 60.00M，分为 5节，每节段长 12.00M，相邻节段设置 2.00沉降缝。箱涵净空为㎝5.0×2.0M，涵底标高10.75M，涵身及翼墙为 C30 钢筋混凝土；基础为 10.00...
