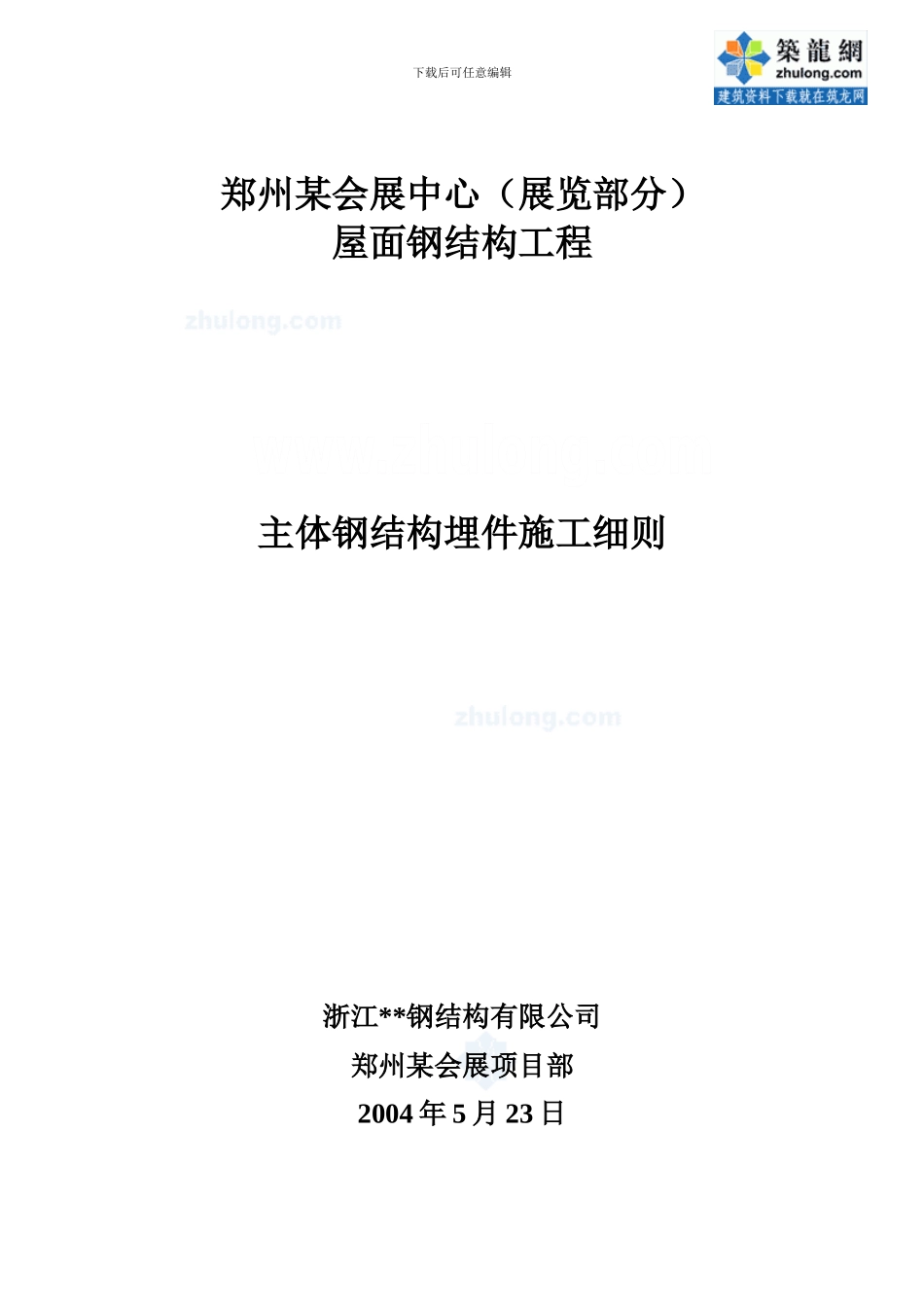

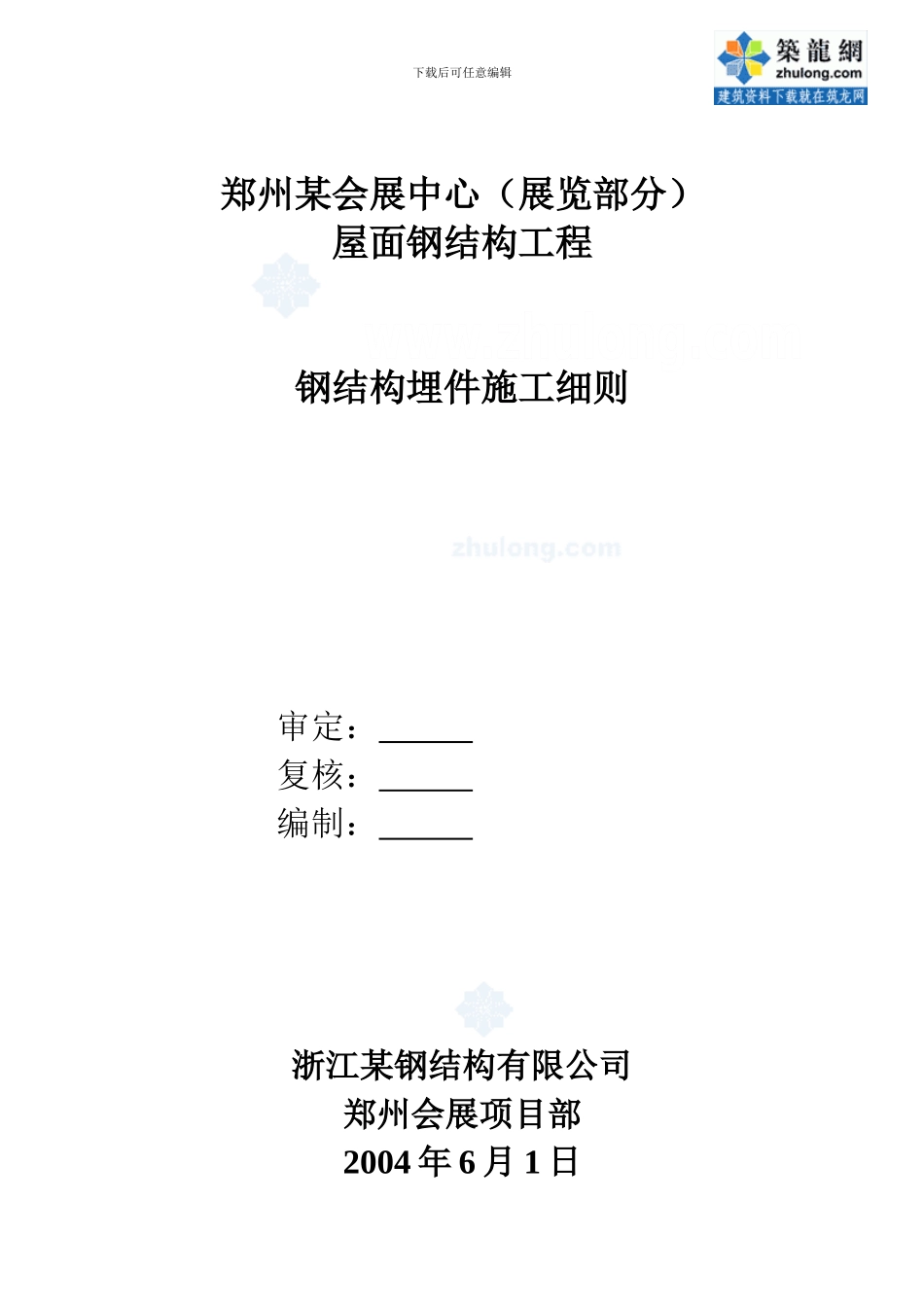

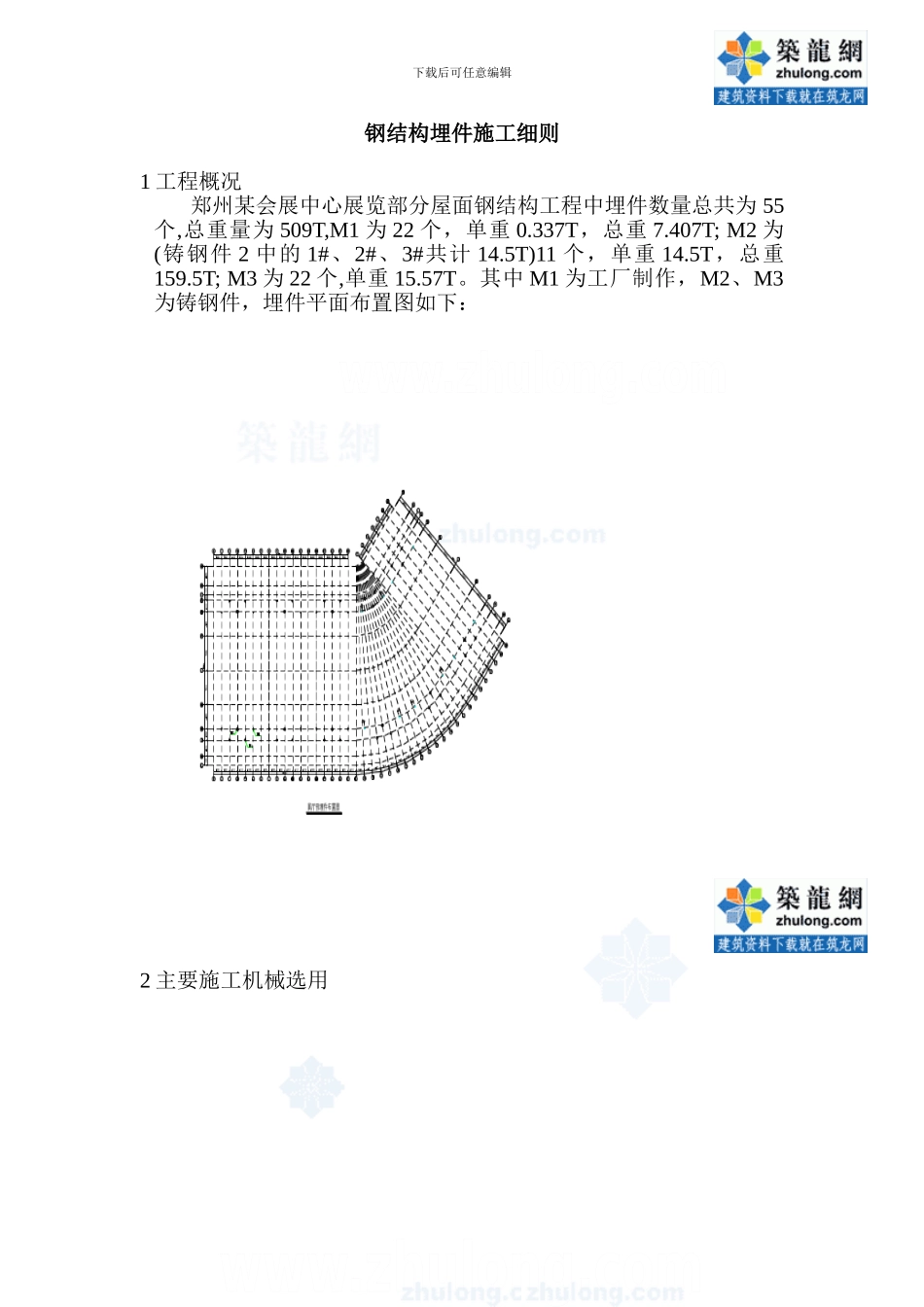

下载后可任意编辑郑州某会展中心（展览部分）屋面钢结构工程主体钢结构埋件施工细则浙江**钢结构有限公司郑州某会展项目部2004 年 5 月 23 日下载后可任意编辑郑州某会展中心（展览部分）屋面钢结构工程钢结构埋件施工细则审定： 复核： 编制： 浙江某钢结构有限公司郑州会展项目部2004 年 6 月 1 日下载后可任意编辑钢结构埋件施工细则1 工程概况郑州某会展中心展览部分屋面钢结构工程中埋件数量总共为 55个,总重量为 509T,M1 为 22 个，单重 0.337T，总重 7.407T; M2 为(铸钢件 2 中的 1#、2#、3#共计 14.5T)11 个，单重 14.5T，总重159.5T; M3 为 22 个,单重 15.57T。其中 M1 为工厂制作，M2、M3为铸钢件，埋件平面布置图如下：2 主要施工机械选用下载后可任意编辑3东侧预埋件吊装东侧最大作业半径 20 米,根据构件的起重要求采纳一台 250 吨级的履带吊进入柱网内进行吊装。履带吊型号为 SCX2500，详细工况选择如下：履带长 9.045 米，宽 7.52 米。主臂 82.3 米，尾部配重 86.3 吨，车体配重 20 吨，尾部回转半径 6 米，使用 35 吨吊钩（自重 0.9吨）：SCX2500 吨履带吊选用 67.05 米主臂，标准起重性能如下表：半径（米）202224262830323436重量（吨）42.236.832.428.925.923.321.119.217.5起吊高度（米）616059585756545352从上表可以看出,以上吊车选型完全可以满足东侧 M1、M2、M3下载后可任意编辑的吊装。4 西侧预埋件吊装西侧最大作业半径 52.5 米, 根据构件的起重要求选用 LR5000吨履带吊进行吊装，LR5000 吨履带吊选用 49 米主臂，63 米辅臂标准起重性能如下表：半径（米）2224303440444852566064起重量（吨）5049433831282522201716起 吊 高 度（米）9897959493929190898882从 上 表 可 以 看 出 , 以 上 吊 车 选 型 完 全 可 以 满 足 西 侧M1、M2、M3 的吊装。下载后可任意编辑5 地面处理对原地面进行机械夯实，并用压路机（振动力大于 30t）往返多次压实，然后使用硬质毛石或石渣分层回填。每层 300mm，并用机械夯实。在地表面上的一层可使用砂石 混合材料进行回填，并用压路机（振动力大于 30t）往返多次压实。对于 500T 吊车，地基处理如下图：对于 250T 吊车，地基处理如下图：下载后可任意编辑对回填的地表面层上，经压路机碾压后，如在局部地面上出现橡皮土层时。必需进行局部开挖，并用硬质毛石或石渣进行分层回填...
