重力式混凝土挡土墙施工方案VIP免费

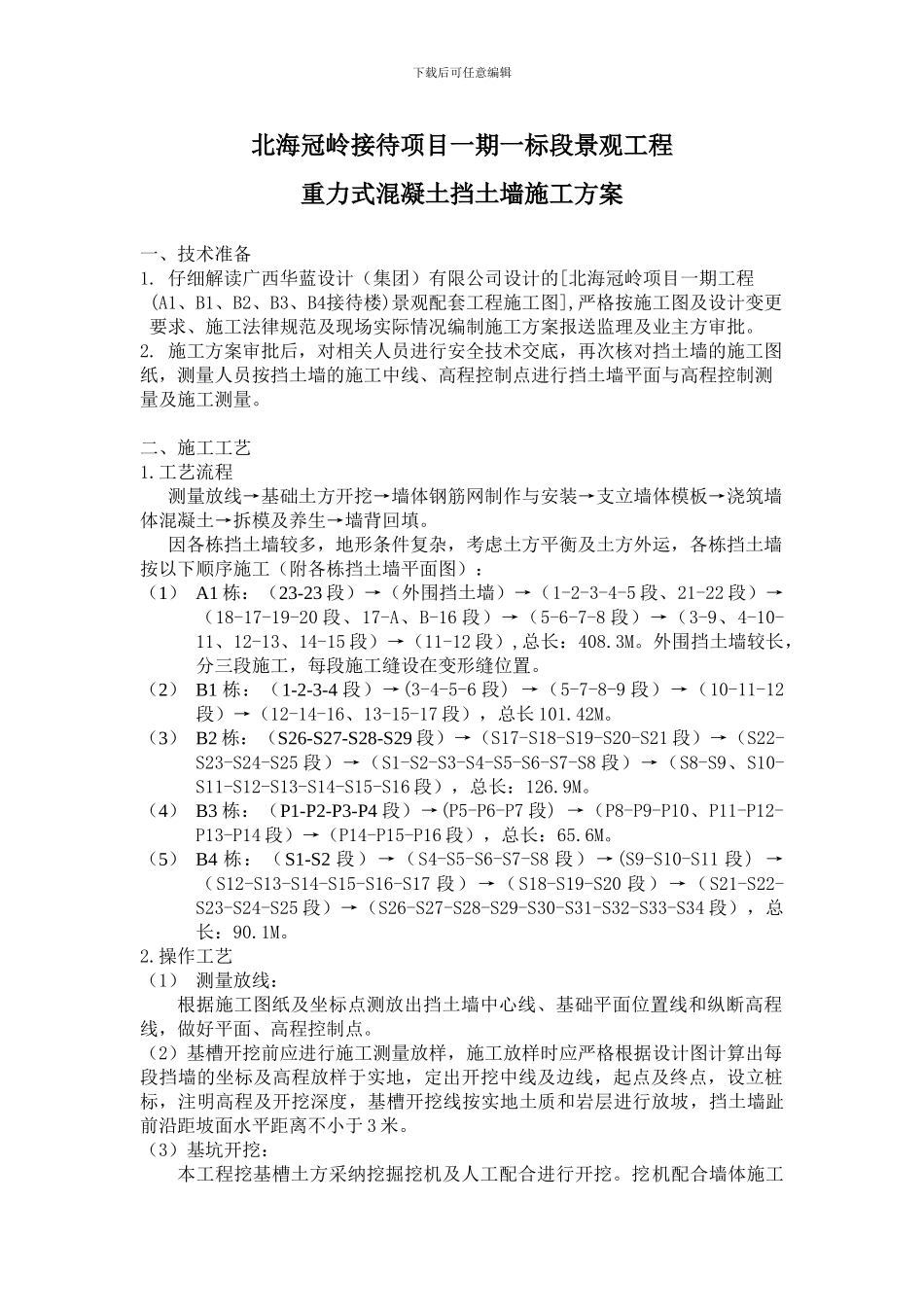

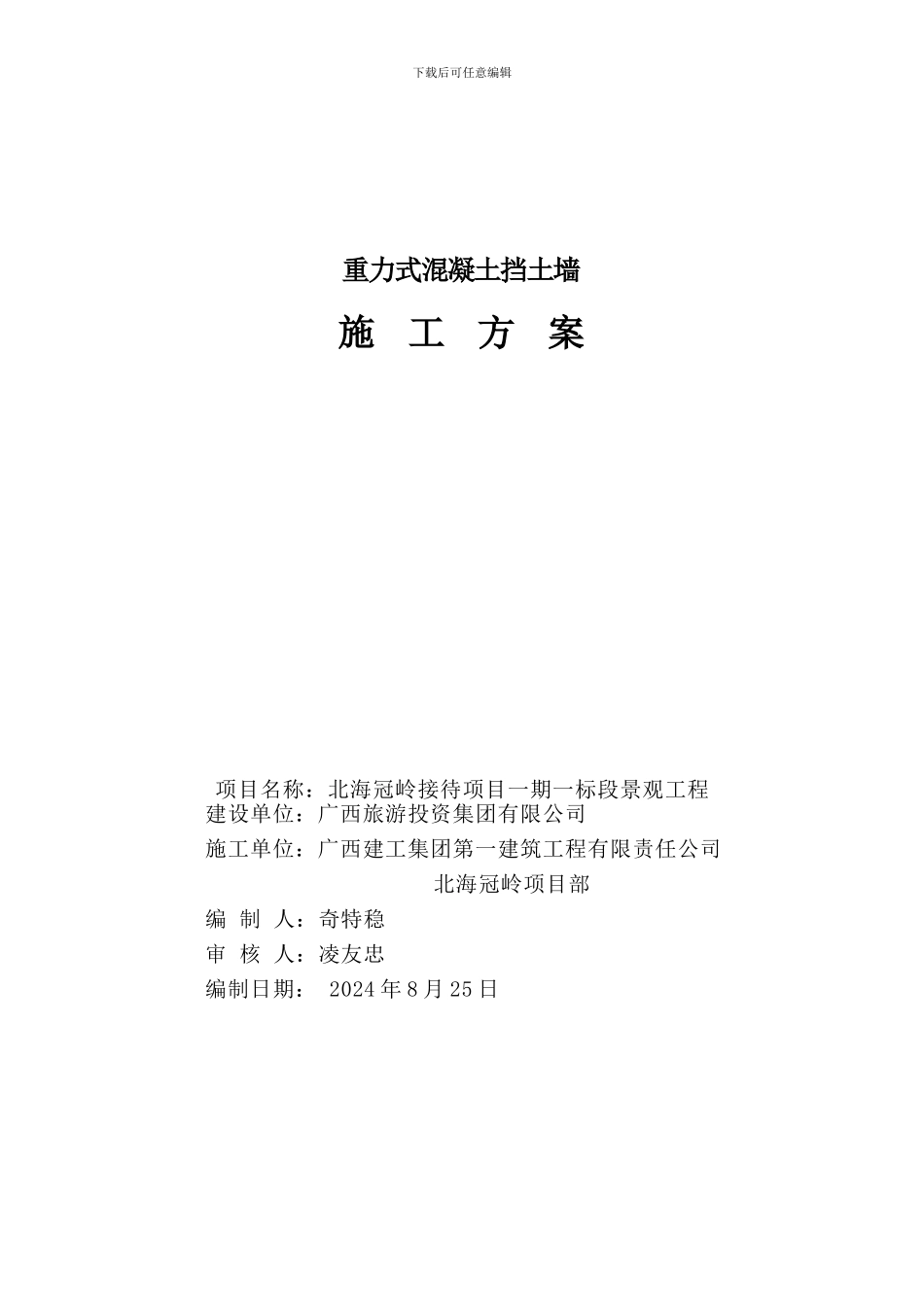

下载后可任意编辑重力式混凝土挡土墙施 工 方 案项目名称：北海冠岭接待项目一期一标段景观工程建设单位：广西旅游投资集团有限公司 施工单位：广西建工集团第一建筑工程有限责任公司北海冠岭项目部编 制 人：奇特稳 审 核 人：凌友忠编制日期： 2024 年 8 月 25 日 下载后可任意编辑北海冠岭接待项目一期一标段景观工程重力式混凝土挡土墙施工方案一、技术准备1. 仔细解读广西华蓝设计（集团）有限公司设计的[北海冠岭项目一期工程(A1、B1、B2、B3、B4接待楼)景观配套工程施工图],严格按施工图及设计变更要求、施工法律规范及现场实际情况编制施工方案报送监理及业主方审批。2. 施工方案审批后，对相关人员进行安全技术交底，再次核对挡土墙的施工图纸，测量人员按挡土墙的施工中线、高程控制点进行挡土墙平面与高程控制测量及施工测量。二、施工工艺1.工艺流程测量放线→基础土方开挖→墙体钢筋网制作与安装→支立墙体模板→浇筑墙体混凝土→拆模及养生→墙背回填。因各栋挡土墙较多，地形条件复杂，考虑土方平衡及土方外运，各栋挡土墙按以下顺序施工（附各栋挡土墙平面图）：（1） A1 栋：（23-23 段）→（外围挡土墙）→（1-2-3-4-5 段、21-22 段）→（18-17-19-20 段、17-A、B-16 段）→（5-6-7-8 段）→（3-9、4-10-11、12-13、14-15 段）→（11-12 段）,总长：408.3M。外围挡土墙较长，分三段施工，每段施工缝设在变形缝位置。（2） B1 栋：（1-2-3-4 段）→(3-4-5-6 段) →（5-7-8-9 段）→（10-11-12段）→（12-14-16、13-15-17 段），总长 101.42M。（3） B2 栋：（S26-S27-S28-S29 段）→（S17-S18-S19-S20-S21 段）→（S22-S23-S24-S25 段）→（S1-S2-S3-S4-S5-S6-S7-S8 段）→（S8-S9、S10-S11-S12-S13-S14-S15-S16 段），总长：126.9M。（4） B3 栋：（P1-P2-P3-P4 段）→(P5-P6-P7 段) →（P8-P9-P10、P11-P12-P13-P14 段）→（P14-P15-P16 段），总长：65.6M。（5） B4 栋：（S1-S2 段）→（S4-S5-S6-S7-S8 段）→(S9-S10-S11 段) →（S12-S13-S14-S15-S16-S17 段）→（S18-S19-S20 段）→（S21-S22-S23-S24-S25 段）→（S26-S27-S28-S29-S30-S31-S32-S33-S34 段），总长：90.1M。2.操作工艺（1） 测量放线：根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。（2）基槽开挖前应进行施工测量放样，施工放样时应严格根据...
