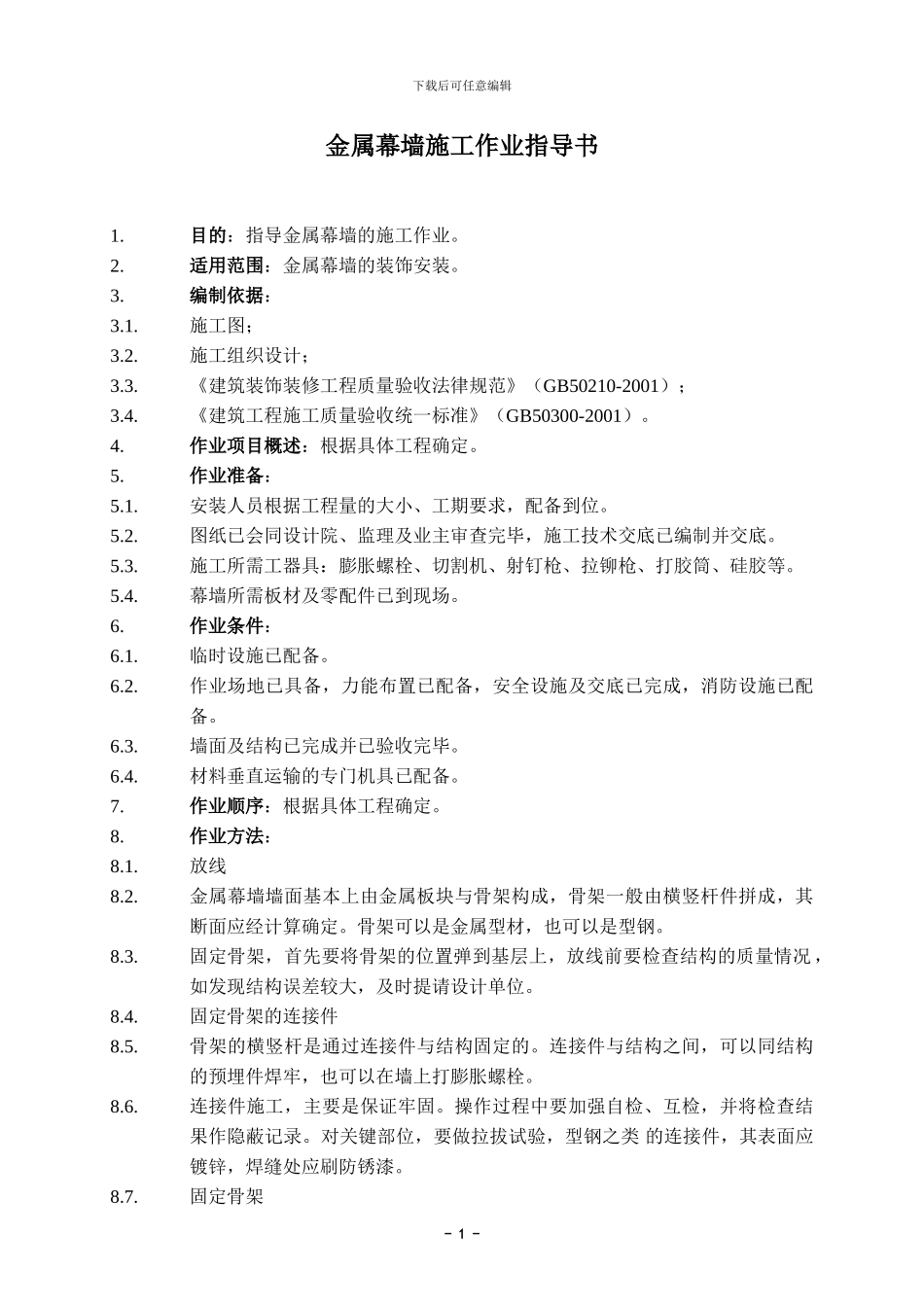

下载后可任意编辑金属幕墙施工作业指导书1.目的：指导金属幕墙的施工作业。2.适用范围：金属幕墙的装饰安装。3.编制依据：3.1.施工图；3.2.施工组织设计；3.3.《建筑装饰装修工程质量验收法律规范》（GB50210-2001）；3.4.《建筑工程施工质量验收统一标准》（GB50300-2001）。4.作业项目概述：根据具体工程确定。5.作业准备：5.1.安装人员根据工程量的大小、工期要求，配备到位。5.2.图纸已会同设计院、监理及业主审查完毕，施工技术交底已编制并交底。5.3.施工所需工器具：膨胀螺栓、切割机、射钉枪、拉铆枪、打胶筒、硅胶等。5.4.幕墙所需板材及零配件已到现场。6.作业条件：6.1.临时设施已配备。6.2.作业场地已具备，力能布置已配备，安全设施及交底已完成，消防设施已配备。6.3.墙面及结构已完成并已验收完毕。6.4.材料垂直运输的专门机具已配备。7.作业顺序：根据具体工程确定。8.作业方法：8.1.放线8.2.金属幕墙墙面基本上由金属板块与骨架构成，骨架一般由横竖杆件拼成，其断面应经计算确定。骨架可以是金属型材，也可以是型钢。8.3.固定骨架，首先要将骨架的位置弹到基层上，放线前要检查结构的质量情况 ，如发现结构误差较大，及时提请设计单位。8.4.固定骨架的连接件8.5.骨架的横竖杆是通过连接件与结构固定的。连接件与结构之间，可以同结构的预埋件焊牢，也可以在墙上打膨胀螺栓。8.6.连接件施工，主要是保证牢固。操作过程中要加强自检、互检，并将检查结果作隐蔽记录。对关键部位，要做拉拔试验，型钢之类 的连接件，其表面应镀锌，焊缝处应刷防锈漆。8.7.固定骨架- 1 -下载后可任意编辑8.8.所有的骨架应经防腐处理。骨架安装要牢固，位置要准确。安装完毕，应对中心线、表面标高等影响板安装的因素，作全面的检查。对多层或高层建筑外墙，用经纬仪对横竖杆件进行贯穿测量，从而进一步保证板的安装精度。8.9.安装金属墙板金属墙板安装关键是安全、牢固。板与板之间，一般留出一段距离，常用的间隙为 10~20mm 并采纳橡胶封锁，或灌注硅胶密封。金属墙板的固定常用的方法有两种：一种是将板条或方板用螺钉拧到型钢或木骨架上，另一种是用特制的龙骨，将板条卡在特制的龙骨上。骨架可用角钢或槽钢焊成，也有用方木钉成骨架。骨架同墙面基层，多用膨胀螺栓连接，也可预先在基层上埋预埋铁件，另外假如板块面积较大，宜采纳横竖杆件焊成骨架，使固定板条的杆件垂直于板条布置，其间距在 50cm左右。板条的固定是使螺钉不外露，板条...
