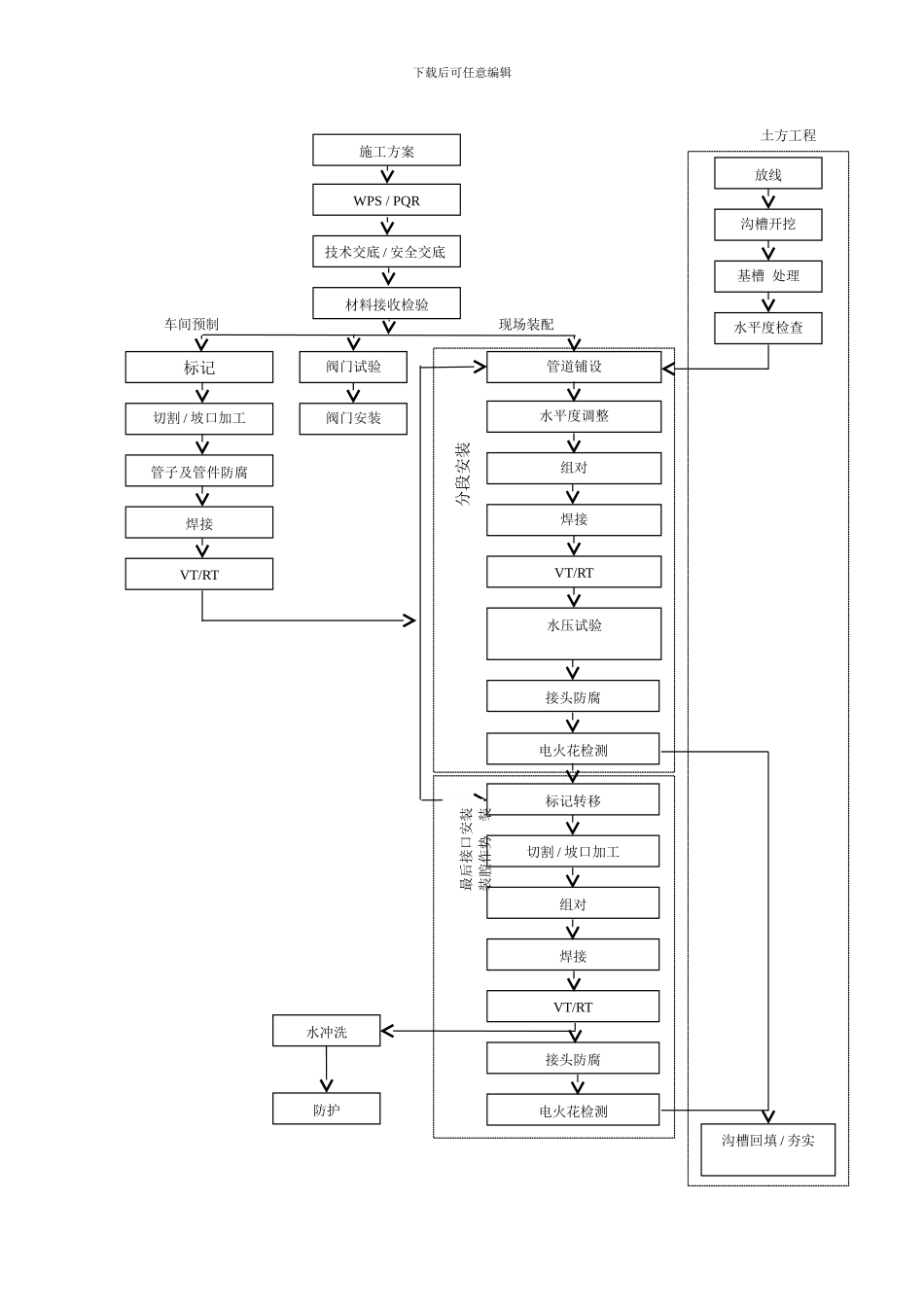

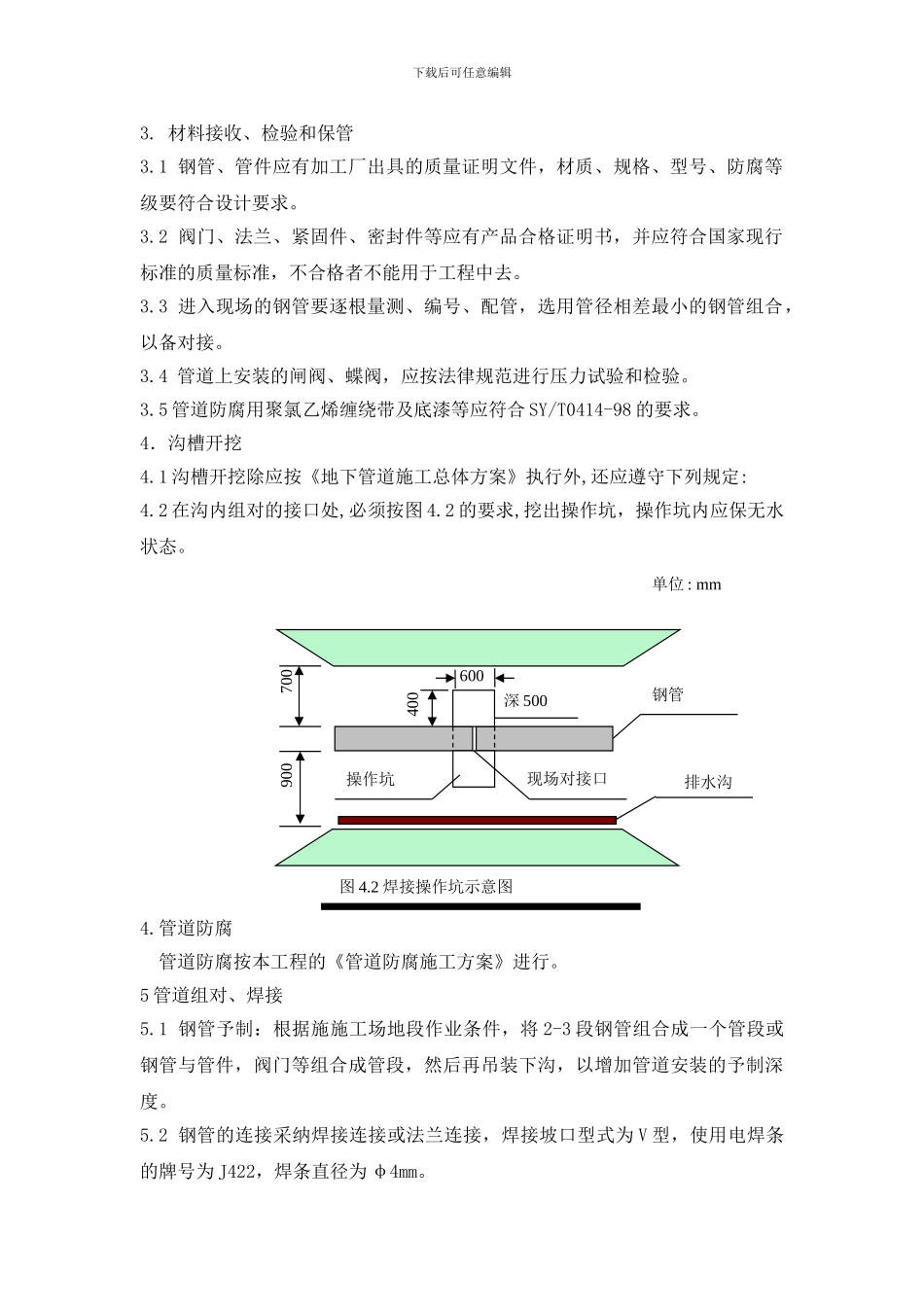

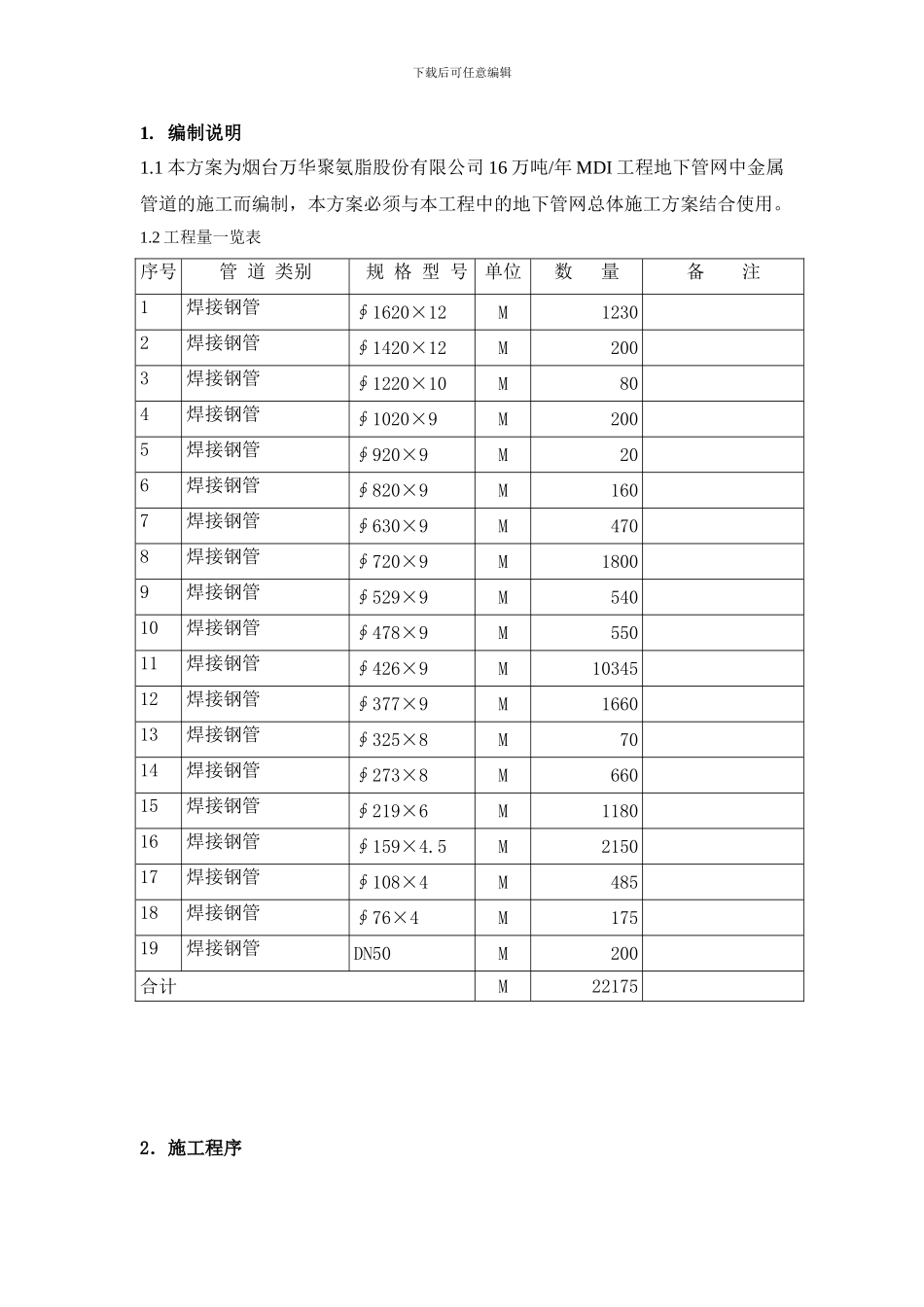

下载后可任意编辑1. 编制说明1.1 本方案为烟台万华聚氨脂股份有限公司 16 万吨/年 MDI 工程地下管网中金属管道的施工而编制，本方案必须与本工程中的地下管网总体施工方案结合使用。1.2 工程量一览表序号管 道 类别 规 格 型 号单位数 量备 注1焊接钢管∮1620×12M12302焊接钢管∮1420×12M2003焊接钢管∮1220×10M804焊接钢管∮1020×9M2005焊接钢管∮920×9M206焊接钢管∮820×9M1607焊接钢管∮630×9M4708焊接钢管∮720×9M18009焊接钢管∮529×9M54010焊接钢管∮478×9M55011焊接钢管∮426×9M1034512焊接钢管∮377×9M166013焊接钢管∮325×8M7014焊接钢管∮273×8M66015焊接钢管∮219×6M118016焊接钢管∮159×4.5M215017焊接钢管∮108×4M48518焊接钢管∮76×4M17519焊接钢管DN50M200合计M221752．施工程序下载后可任意编辑土方工程现场装配车间预制 施工方案WPS / PQR技术交底 / 安全交底材料接收检验标记切割 / 坡口加工管子及管件防腐焊接VT/RT放线沟槽开挖基槽 处理水平度检查管道铺设水平度调整组对焊接VT/RT水压试验接头防腐电火花检测标记转移切割 / 坡口加工组对焊接VT/RT接头防腐电火花检测阀门试验阀门安装沟槽回填 / 夯实水冲洗防护分段安装最后接口安装装腔作势 装排水沟900深 500图 4.2 焊接操作坑示意图现场对接口单位 : mm钢管操作坑400600700下载后可任意编辑3. 材料接收、检验和保管3.1 钢管、管件应有加工厂出具的质量证明文件，材质、规格、型号、防腐等级要符合设计要求。3.2 阀门、法兰、紧固件、密封件等应有产品合格证明书，并应符合国家现行标准的质量标准，不合格者不能用于工程中去。3.3 进入现场的钢管要逐根量测、编号、配管，选用管径相差最小的钢管组合，以备对接。3.4 管道上安装的闸阀、蝶阀，应按法律规范进行压力试验和检验。3.5 管道防腐用聚氯乙烯缠绕带及底漆等应符合 SY/T0414-98 的要求。4．沟槽开挖4.1 沟槽开挖除应按《地下管道施工总体方案》执行外,还应遵守下列规定:4.2 在沟内组对的接口处,必须按图 4.2 的要求,挖出操作坑，操作坑内应保无水状态。4.管道防腐 管道防腐按本工程的《管道防腐施工方案》进行。5 管道组对、焊接5.1 钢管予制：根据施施工场地段作业条件，将 2-3 段钢管组合成一个管段或钢管与管件，阀门等组合成管段，然后再吊装下沟，以增加管道安装的予制深度。5.2 钢管的连接采纳焊接连接或法兰连接，焊接坡口型式为 V ...
