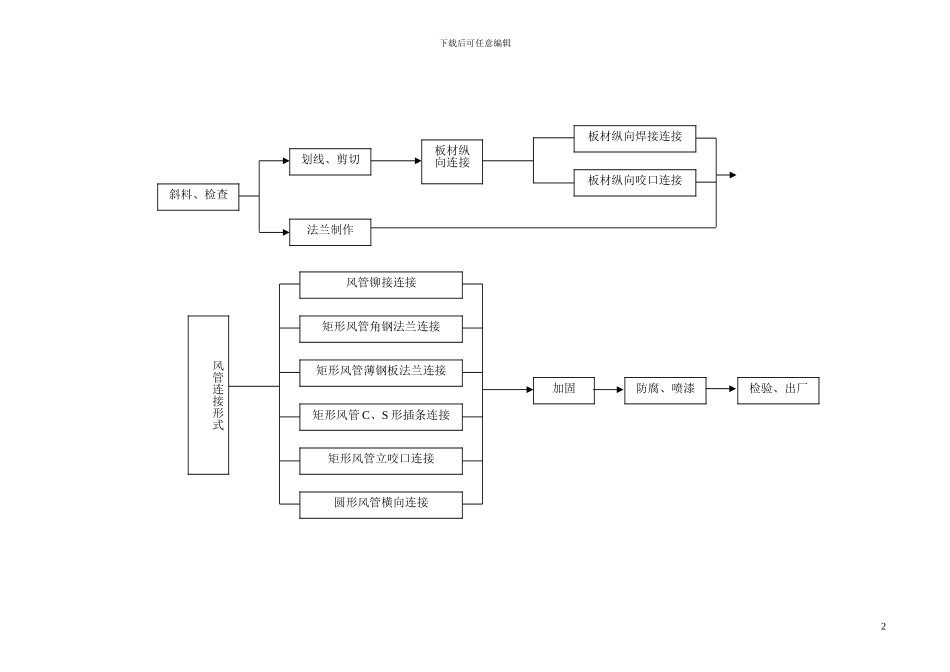

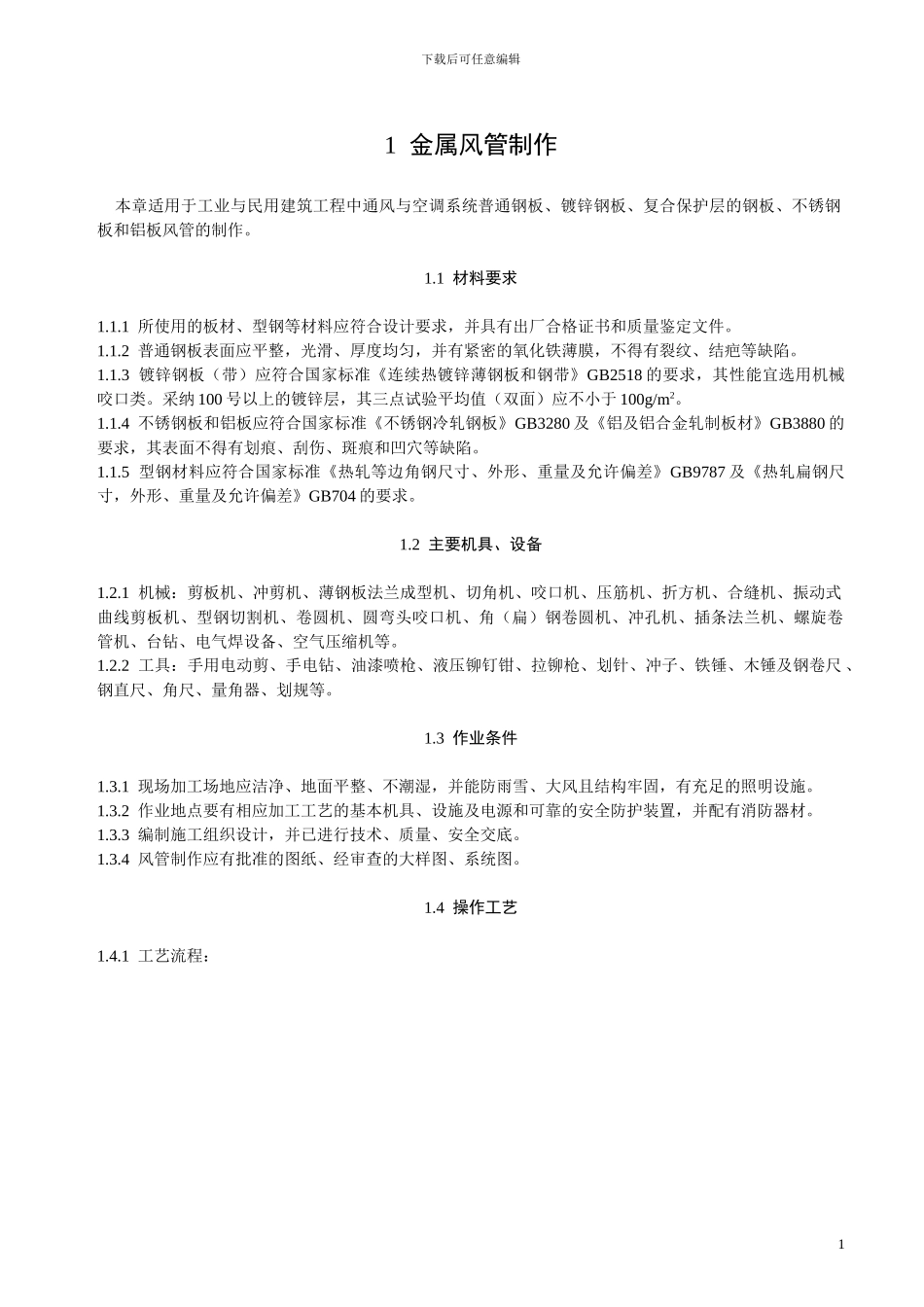

下载后可任意编辑1 金属风管制作 本章适用于工业与民用建筑工程中通风与空调系统普通钢板、镀锌钢板、复合保护层的钢板、不锈钢板和铝板风管的制作。1.1 材料要求1.1.1 所使用的板材、型钢等材料应符合设计要求，并具有出厂合格证书和质量鉴定文件。1.1.2 普通钢板表面应平整，光滑、厚度均匀，并有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷。1.1.3 镀锌钢板（带）应符合国家标准《连续热镀锌薄钢板和钢带》GB2518 的要求，其性能宜选用机械咬口类。采纳 100 号以上的镀锌层，其三点试验平均值（双面）应不小于 100g/m2。1.1.4 不锈钢板和铝板应符合国家标准《不锈钢冷轧钢板》GB3280 及《铝及铝合金轧制板材》GB3880 的要求，其表面不得有划痕、刮伤、斑痕和凹穴等缺陷。1.1.5 型钢材料应符合国家标准《热轧等边角钢尺寸、外形、重量及允许偏差》GB9787 及《热轧扁钢尺寸，外形、重量及允许偏差》GB704 的要求。1.2 主要机具、设备1.2.1 机械：剪板机、冲剪机、薄钢板法兰成型机、切角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、型钢切割机、卷圆机、圆弯头咬口机、角（扁）钢卷圆机、冲孔机、插条法兰机、螺旋卷管机、台钻、电气焊设备、空气压缩机等。1.2.2 工具：手用电动剪、手电钻、油漆喷枪、液压铆钉钳、拉铆枪、划针、冲子、铁锤、木锤及钢卷尺 、钢直尺、角尺、量角器、划规等。1.3 作业条件1.3.1 现场加工场地应洁净、地面平整、不潮湿，并能防雨雪、大风且结构牢固，有充足的照明设施。1.3.2 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。1.3.3 编制施工组织设计，并已进行技术、质量、安全交底。1.3.4 风管制作应有批准的图纸、经审查的大样图、系统图。1.4 操作工艺1.4.1 工艺流程：1下载后可任意编辑矩形风管角钢法兰连接风管铆接连接矩形风管薄钢板法兰连接矩形风管 C、S 形插条连接矩形风管立咬口连接圆形风管横向连接风管连接形式板材纵向焊接连接板材纵向咬口连接斜料、检查划线、剪切法兰制作板材纵向连接防腐、喷漆检验、出厂加固2下载后可任意编辑1.4.2 操作方法： 1 领料、检查。 （1） 不同类别及规格的风管系统所使用板材的厚度应符合《通风与空调工程施工质量验收法律规范》GB50243 的要求。 （2） 根据施工图、大样图、系统图及相关技术文件的要求，施工人员领取的材料，应进行核实，以保证材料符合技术、质量要求。 （...
