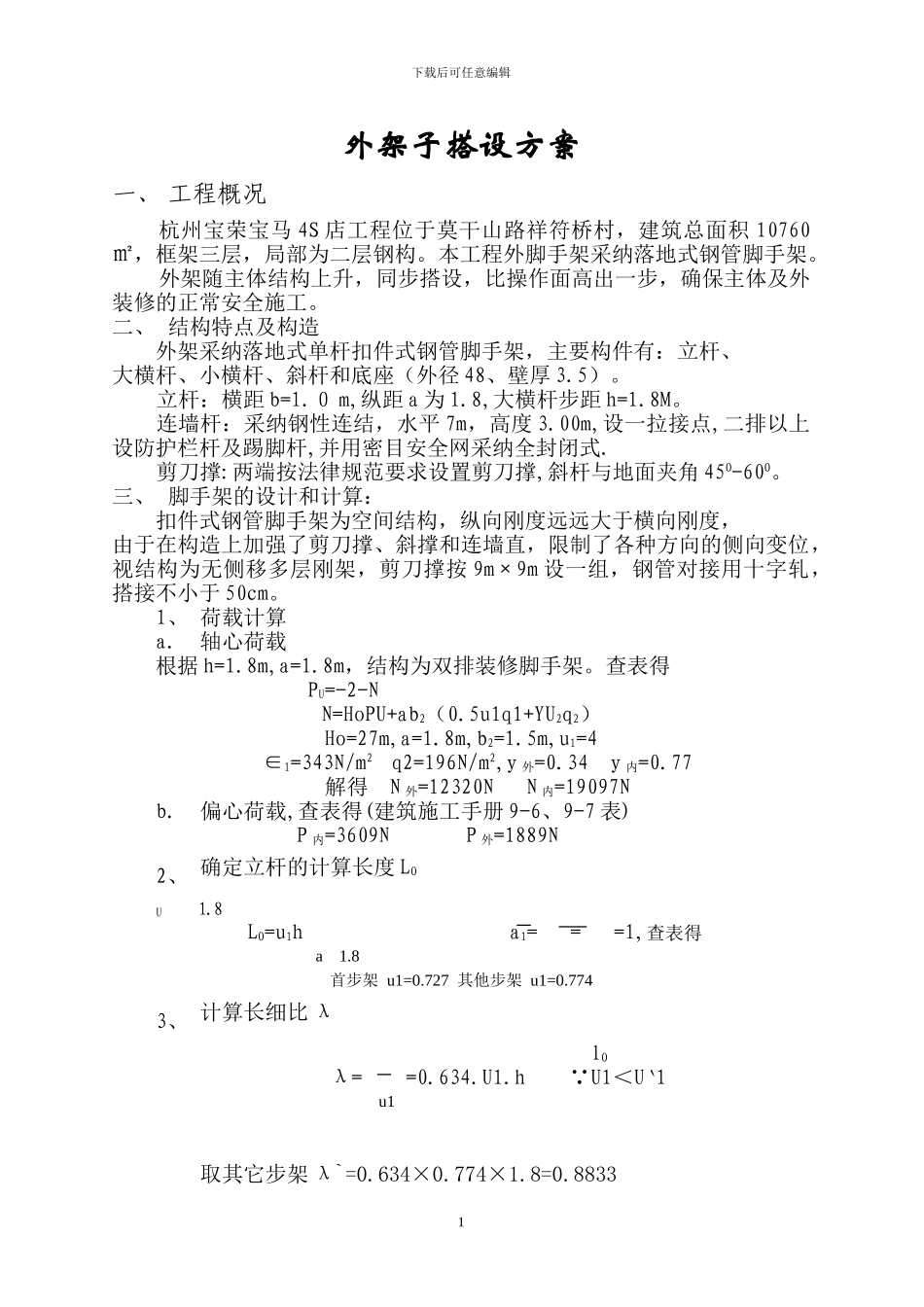

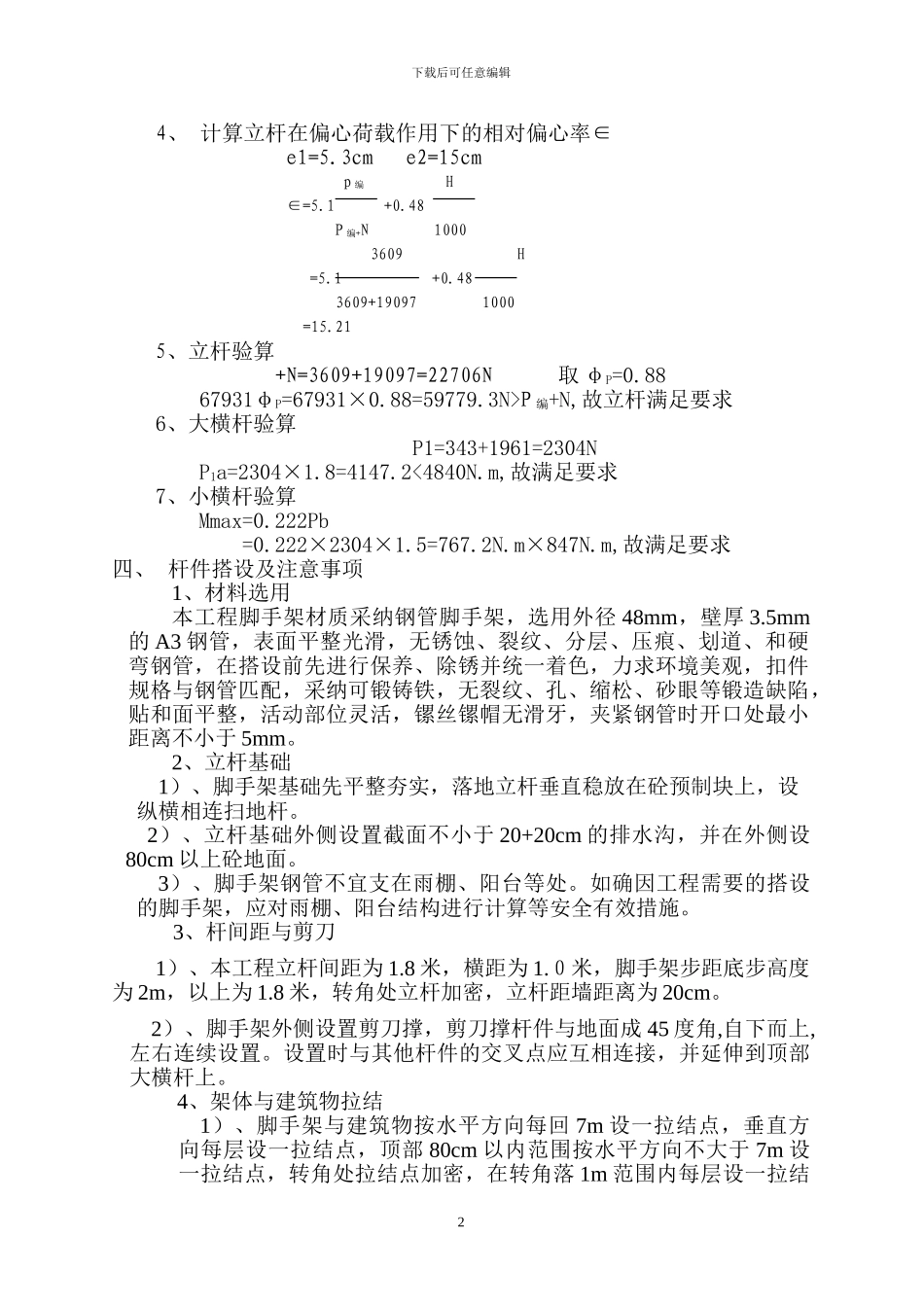

下载后可任意编辑外架子搭设方案一、 工程概况杭州宝荣宝马 4S 店工程位于莫干山路祥符桥村，建筑总面积 10760㎡，框架三层，局部为二层钢构。本工程外脚手架采纳落地式钢管脚手架。外架随主体结构上升，同步搭设，比操作面高出一步，确保主体及外装修的正常安全施工。二、 结构特点及构造外架采纳落地式单杆扣件式钢管脚手架，主要构件有：立杆、大横杆、小横杆、斜杆和底座（外径 48、壁厚 3.5）。立杆：横距 b=1.０ m,纵距 a 为 1.8,大横杆步距 h=1.8M。连墙杆：采纳钢性连结，水平 7m，高度 3.00m,设一拉接点,二排以上设防护栏杆及踢脚杆,并用密目安全网采纳全封闭式.剪刀撑:两端按法律规范要求设置剪刀撑,斜杆与地面夹角 45O-60O。三、 脚手架的设计和计算：扣件式钢管脚手架为空间结构，纵向刚度远远大于横向刚度，由于在构造上加强了剪刀撑、斜撑和连墙直，限制了各种方向的侧向变位，视结构为无侧移多层刚架，剪刀撑按 9m×9m 设一组，钢管对接用十字轧，搭接不小于 50cm。1、 荷载计算a.轴心荷载根据 h=1.8m,a=1.8m，结构为双排装修脚手架。查表得 PU=-2-NN=HoPU+ab2（0.5u1q1+YU2q2）Ho=27m,a=1.8m,b2=1.5m,u1=4∈1=343N/m2 q2=196N/m2,y 外=0.34 y 内=0.77解得 N 外=12320N N 内=19097Nb.偏心荷载,查表得(建筑施工手册 9-6、9-7 表)P 内=3609N P 外=1889N2、 确定立杆的计算长度 LOU 1.8LO=u1h a1= = =1,查表得 a 1.8 首步架 u1=0.727 其他步架 u1=0.7743、 计算长细比 λ lO λ= =0.634.U1.h U1＜U`1u1 取其它步架 λ`=0.634×0.774×1.8=0.88331下载后可任意编辑4、 计算立杆在偏心荷载作用下的相对偏心率∈e1=5.3cm e2=15cm p 编 H∈=5.1 +0.48 P 编+N 1000 3609 H=5.1 +0.48 3609+19097 1000 =15.215、立杆验算 +N=3609+19097=22706N 取 φP=0.8867931φP=67931×0.88=59779.3N>P 编+N,故立杆满足要求6、大横杆验算P1=343+1961=2304NP1a=2304×1.8=4147.2<4840N.m,故满足要求 7、小横杆验算 Mmax=0.222Pb =0.222×2304×1.5=767.2N.m×847N.m,故满足要求四、 杆件搭设及注意事项1、材料选用本工程脚手架材质采纳钢管脚手架，选用外径 48mm，壁厚 3.5mm的 A3 钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道、和硬弯钢管，在搭设前先进行保养、除锈并统一着色，力求环境美观，扣件规格与钢管匹配，采纳可锻铸铁，无裂纹、孔、缩松、砂眼...
