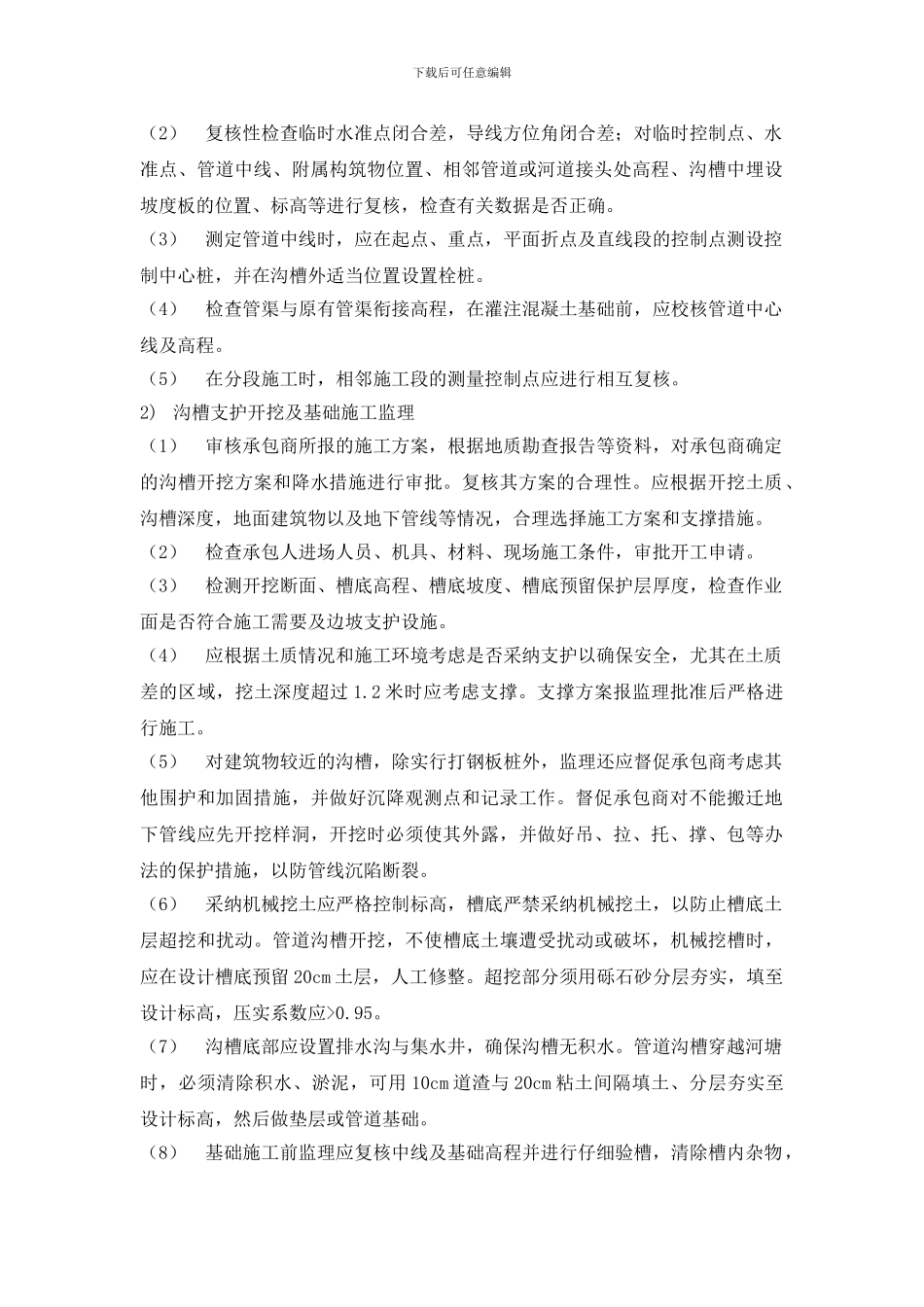

下载后可任意编辑 10.16、针对室外排水工程施工的监理控制措施1) 管道工程测量放样监理（1）测量监理工程师审查承包单位测量人员的资质及上岗证件：审查《施工测量方案》，经测量监理工程师审查同意后，方可进行测量放样。精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑（2）复核性检查临时水准点闭合差，导线方位角闭合差；对临时控制点、水准点、管道中线、附属构筑物位置、相邻管道或河道接头处高程、沟槽中埋设坡度板的位置、标高等进行复核，检查有关数据是否正确。（3）测定管道中线时，应在起点、重点，平面折点及直线段的控制点测设控制中心桩，并在沟槽外适当位置设置栓桩。（4）检查管渠与原有管渠衔接高程，在灌注混凝土基础前，应校核管道中心线及高程。（5）在分段施工时，相邻施工段的测量控制点应进行相互复核。2) 沟槽支护开挖及基础施工监理（1）审核承包商所报的施工方案，根据地质勘查报告等资料，对承包商确定的沟槽开挖方案和降水措施进行审批。复核其方案的合理性。应根据开挖土质、沟槽深度，地面建筑物以及地下管线等情况，合理选择施工方案和支撑措施。（2）检查承包人进场人员、机具、材料、现场施工条件，审批开工申请。（3）检测开挖断面、槽底高程、槽底坡度、槽底预留保护层厚度，检查作业面是否符合施工需要及边坡支护设施。（4）应根据土质情况和施工环境考虑是否采纳支护以确保安全，尤其在土质差的区域，挖土深度超过 1.2 米时应考虑支撑。支撑方案报监理批准后严格进行施工。（5）对建筑物较近的沟槽，除实行打钢板桩外，监理还应督促承包商考虑其他围护和加固措施，并做好沉降观测点和记录工作。督促承包商对不能搬迁地下管线应先开挖样洞，开挖时必须使其外露，并做好吊、拉、托、撑、包等办法的保护措施，以防管线沉陷断裂。（6）采纳机械挖土应严格控制标高，槽底严禁采纳机械挖土，以防止槽底土层超挖和扰动。管道沟槽开挖，不使槽底土壤遭受扰动或破坏，机械挖槽时，应在设计槽底预留 20cm 土层，人工修整。超挖部分须用砾石砂分层夯实，填至设计标高，压实系数应>0.95。（7）沟槽底部应设置排水沟与集水井，确保沟槽无积水。管道沟槽穿越河塘时，必须清除积水、淤泥，可用 10cm 道渣与 20cm 粘土间隔填土、分层夯实至设计标高，然后做垫层或管道基础。（8）基础施工前监理应复核中线及基础高程并进行仔细验槽，清除槽内杂物，下载后可任意...
