钢结构天桥施工组织设计VIP免费

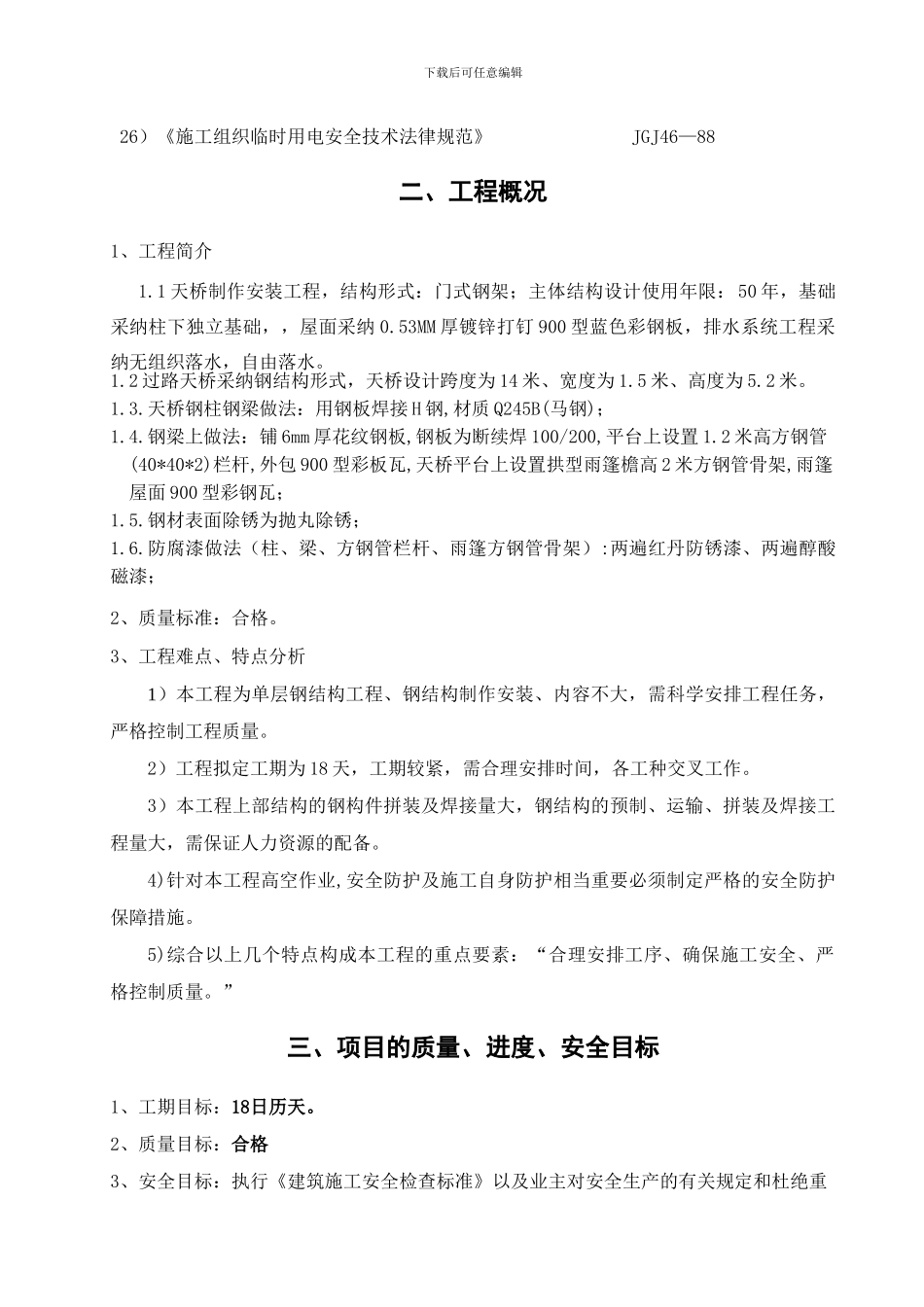

下载后可任意编辑第一章：工程综述一、编制依据1）设计图纸及招标文件所要求的内容2）《压型钢板、夹芯板屋面及墙体建筑》 01J925-13）《冷弯薄壁型钢结构技术规程》 JGJ82-914）《钢结构工程施工质量验收法律规范》 GB50205-20015）《碳素结构钢》 GB/T700-886）《低合金高强度结构钢》 GB/T1591-947）《溶化焊用钢丝》 GB/T149578）《气体保护电弧焊用碳钢、低合金焊丝》 GB8110-879）《通用冷弯开口型钢》 GB6723-8610）《建筑用压型钢板》 GB/T12755-9111）《钢焊缝手工超声波探伤方法和探伤结果分级》 GB1134512）《建筑钢结构焊接技术规程》 JGJ81-202413）《钢结构高强度螺栓连接的设计、施工及验收规程》 JGJ82-9114)《门式钢架轻型房屋钢结构技术规程》 CECS102:202415）《建筑设计防火法律规范》 GB50016-202416）《建筑地基处理技术法律规范》 JGJ79-9117）《混凝土结构工程施工质量验收法律规范》 GB50204-202418）《混凝土质量控制标准》 GB50164-9219）《普通混凝土用砂质量标准及检验方法》 JGJ 53-9220）《工程测量法律规范》 GB50026-9321）《普通混凝土拌合物性能试验方法》 GBJ80-8522）《普通混凝土力学性能试验方法》 GBJ81-8523）《混凝土强度检验评定标准》 GBJ107-8724）《建筑地面工程施工质量验收法律规范》 GB520249-202425）《建筑工程施工质量验收统一标准》 GBJ300-2001下载后可任意编辑26）《施工组织临时用电安全技术法律规范》 JGJ46—88二、工程概况1、工程简介1.1 天桥制作安装工程，结构形式：门式钢架；主体结构设计使用年限：50 年，基础采纳柱下独立基础，，屋面采纳 0.53MM 厚镀锌打钉 900 型蓝色彩钢板，排水系统工程采纳无组织落水，自由落水。1.2 过路天桥采纳钢结构形式，天桥设计跨度为 14 米、宽度为 1.5 米、高度为 5.2 米。1.3.天桥钢柱钢梁做法：用钢板焊接 H 钢,材质 Q245B(马钢)；1.4.钢梁上做法：铺 6mm 厚花纹钢板,钢板为断续焊 100/200,平台上设置 1.2 米高方钢管(40*40*2)栏杆,外包 900 型彩板瓦,天桥平台上设置拱型雨篷檐高 2 米方钢管骨架,雨篷屋面 900 型彩钢瓦；1.5.钢材表面除锈为抛丸除锈；1.6.防腐漆做法（柱、梁、方钢管栏杆、雨篷方钢管骨架）:两遍红丹防锈漆、两遍醇酸磁漆；2、质量标准：合格。3、工程难点、特点分析1）本工程为单层钢结构工程、钢结构制作安装、内容不大，需科学安排工程任务，严格控制工程质量。2）工...
